电气配管、线槽桥架、配线电缆施工技术交底VIP免费

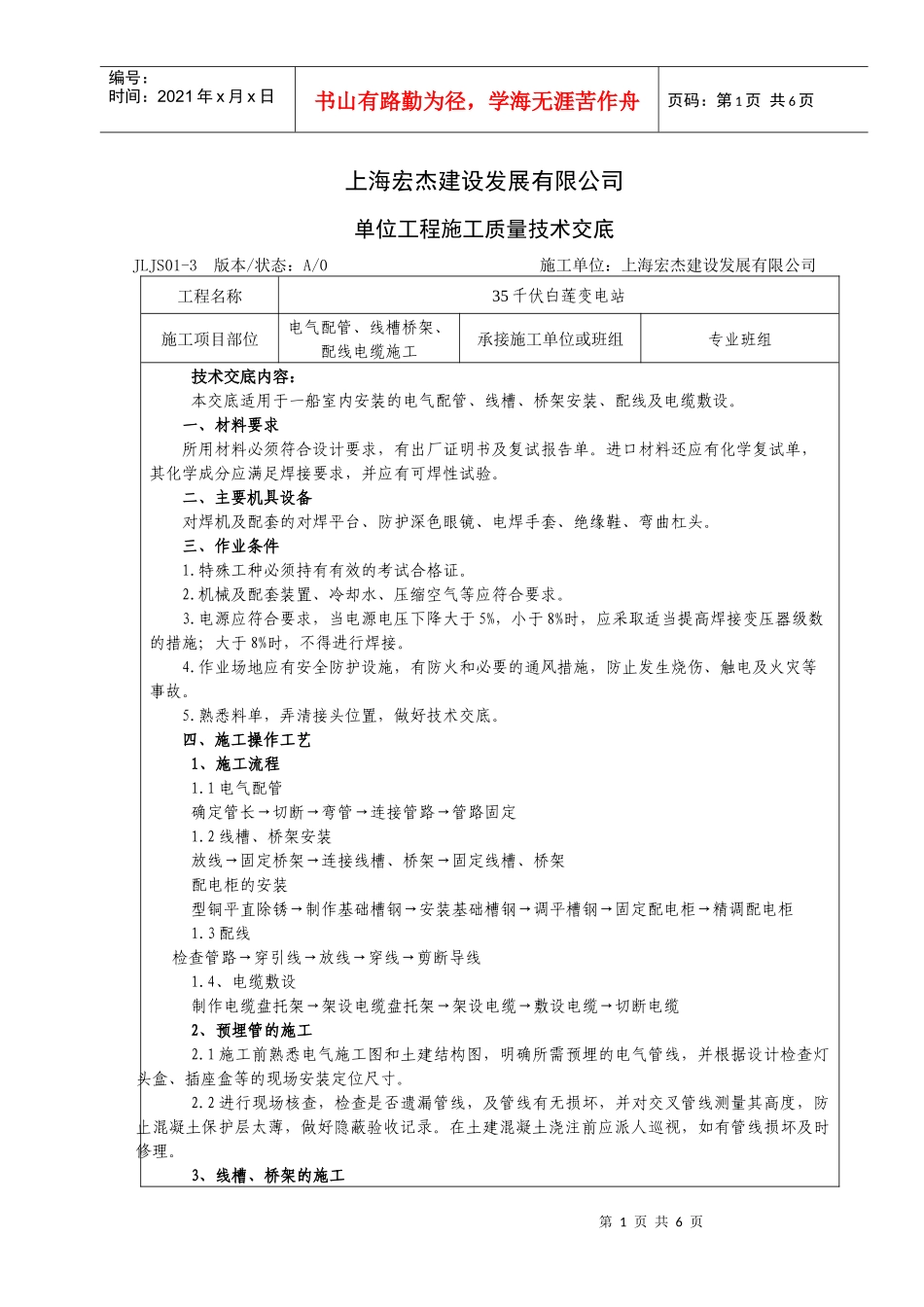

电气配管、线槽桥架、配线电缆施工技术交底_第1页
1/6

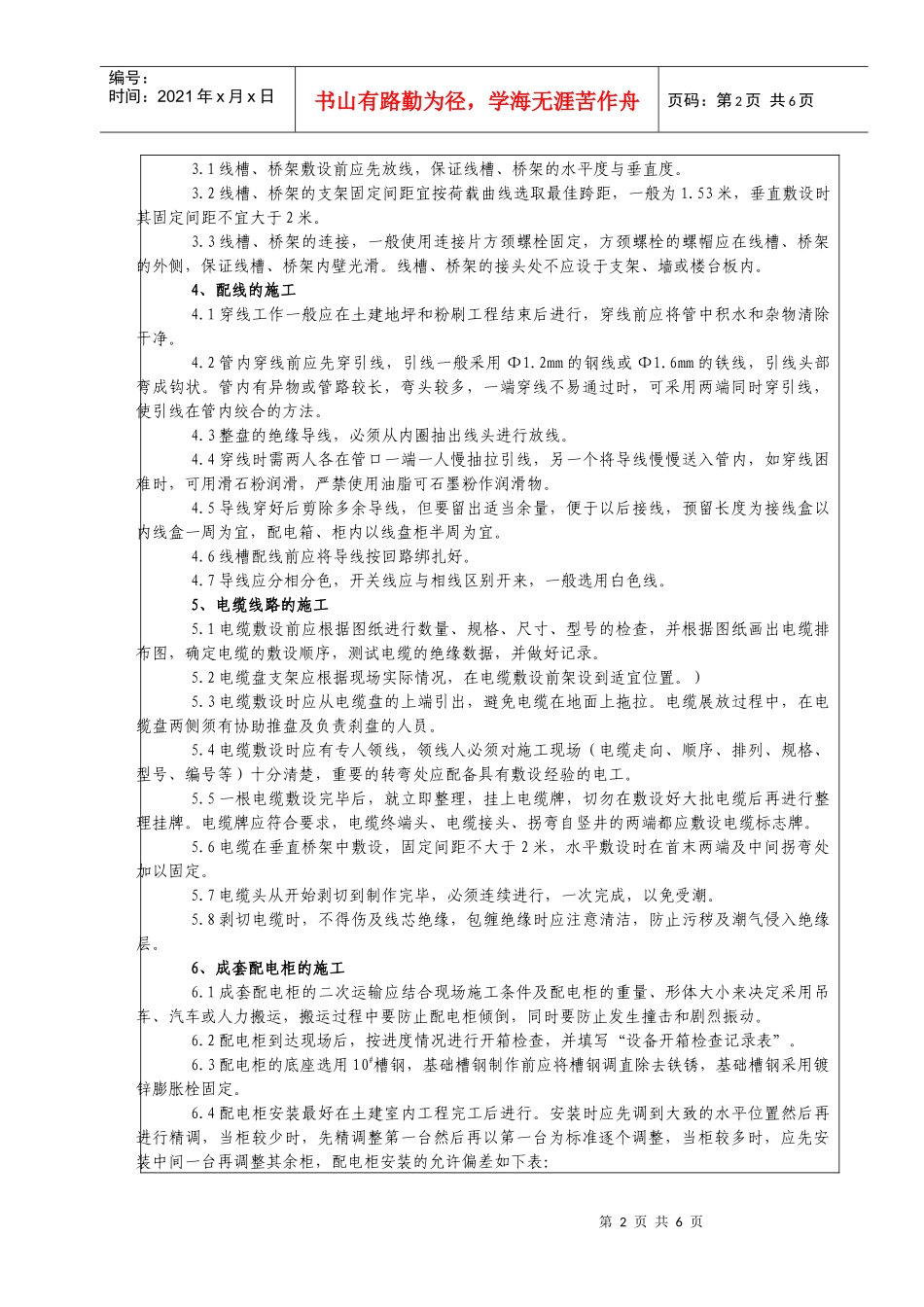

电气配管、线槽桥架、配线电缆施工技术交底_第2页
2/6

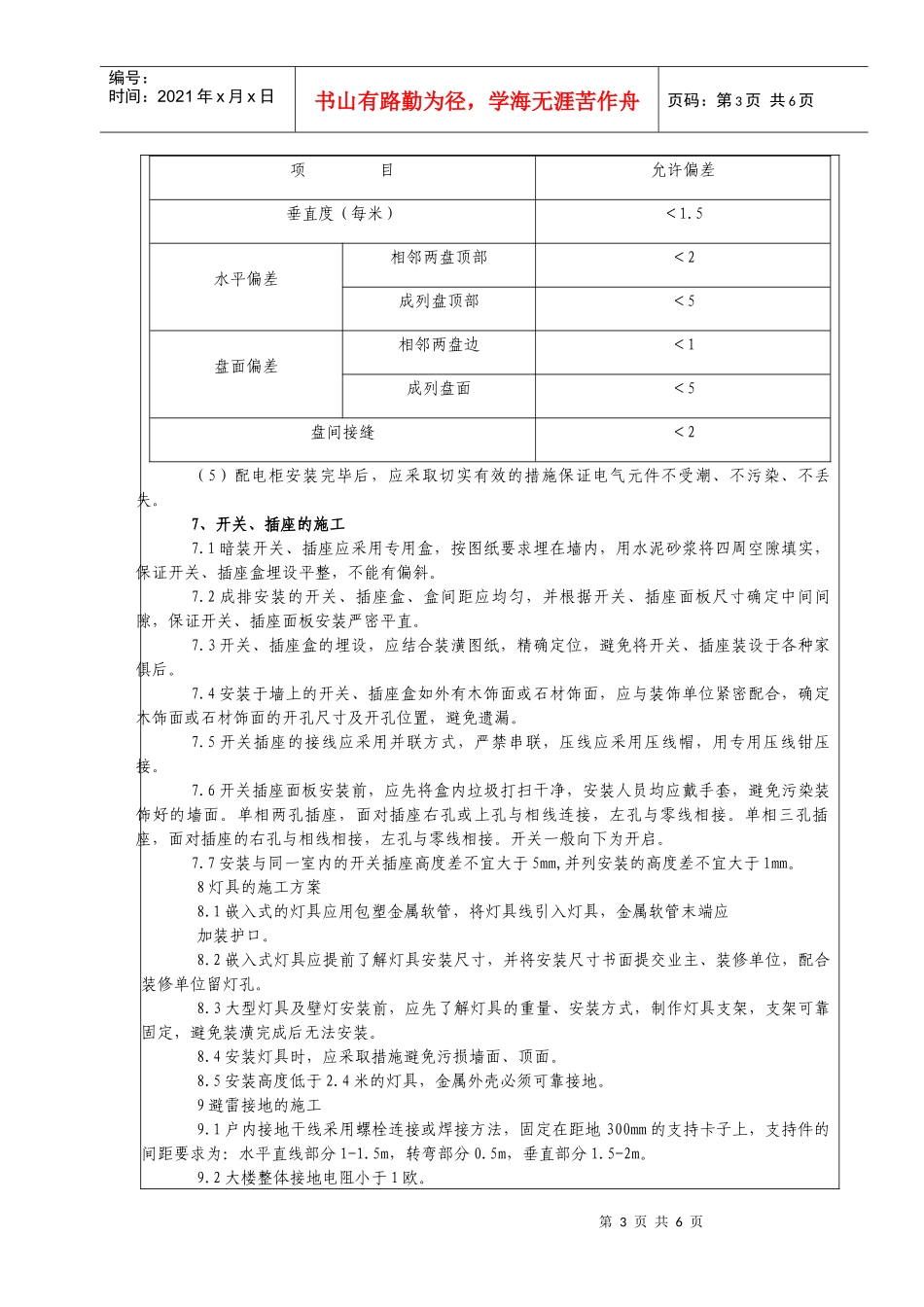

电气配管、线槽桥架、配线电缆施工技术交底_第3页
3/6
第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页上海宏杰建设发展有限公司单位工程施工质量技术交底JLJS01-3版本/状态:A/0施工单位:上海宏杰建设发展有限公司工程名称35千伏白莲变电站施工项目部位电气配管、线槽桥架、配线电缆施工承接施工单位或班组专业班组技术交底内容:本交底适用于一船室内安装的电气配管、线槽、桥架安装、配线及电缆敷设。一、材料要求所用材料必须符合设计要求,有出厂证明书及复试报告单。进口材料还应有化学复试单,其化学成分应满足焊接要求,并应有可焊性试验。二、主要机具设备对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、弯曲杠头。三、作业条件1.特殊工种必须持有有效的考试合格证。2.机械及配套装置、冷却水、压缩空气等应符合要求。3.电源应符合要求,当电源电压下降大于5%,小于8%时,应采取适当提高焊接变压器级数的措施;大于8%时,不得进行焊接。4.作业场地应有安全防护设施,有防火和必要的通风措施,防止发生烧伤、触电及火灾等事故。5.熟悉料单,弄清接头位置,做好技术交底。四、施工操作工艺1、施工流程1.1电气配管确定管长→切断→弯管→连接管路→管路固定1.2线槽、桥架安装放线→固定桥架→连接线槽、桥架→固定线槽、桥架配电柜的安装型铜平直除锈→制作基础槽钢→安装基础槽钢→调平槽钢→固定配电柜→精调配电柜1.3配线检查管路→穿引线→放线→穿线→剪断导线1.4、电缆敷设制作电缆盘托架→架设电缆盘托架→架设电缆→敷设电缆→切断电缆2、预埋管的施工2.1施工前熟悉电气施工图和土建结构图,明确所需预埋的电气管线,并根据设计检查灯头盒、插座盒等的现场安装定位尺寸。2.2进行现场核查,检查是否遗漏管线,及管线有无损坏,并对交叉管线测量其高度,防止混凝土保护层太薄,做好隐蔽验收记录。在土建混凝土浇注前应派人巡视,如有管线损坏及时修理。3、线槽、桥架的施工第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页3.1线槽、桥架敷设前应先放线,保证线槽、桥架的水平度与垂直度。3.2线槽、桥架的支架固定间距宜按荷载曲线选取最佳跨距,一般为1.53米,垂直敷设时其固定间距不宜大于2米。3.3线槽、桥架的连接,一般使用连接片方颈螺栓固定,方颈螺栓的螺帽应在线槽、桥架的外侧,保证线槽、桥架内壁光滑。线槽、桥架的接头处不应设于支架、墙或楼台板内。4、配线的施工4.1穿线工作一般应在土建地坪和粉刷工程结束后进行,穿线前应将管中积水和杂物清除干净。4.2管内穿线前应先穿引线,引线一般采用Φ1.2mm的钢线或Φ1.6mm的铁线,引线头部弯成钩状。管内有异物或管路较长,弯头较多,一端穿线不易通过时,可采用两端同时穿引线,使引线在管内绞合的方法。4.3整盘的绝缘导线,必须从内圈抽出线头进行放线。4.4穿线时需两人各在管口一端一人慢抽拉引线,另一个将导线慢慢送入管内,如穿线困难时,可用滑石粉润滑,严禁使用油脂可石墨粉作润滑物。4.5导线穿好后剪除多余导线,但要留出适当余量,便于以后接线,预留长度为接线盒以内线盒一周为宜,配电箱、柜内以线盘柜半周为宜。4.6线槽配线前应将导线按回路绑扎好。4.7导线应分相分色,开关线应与相线区别开来,一般选用白色线。5、电缆线路的施工5.1电缆敷设前应根据图纸进行数量、规格、尺寸、型号的检查,并根据图纸画出电缆排布图,确定电缆的敷设顺序,测试电缆的绝缘数据,并做好记录。5.2电缆盘支架应根据现场实际情况,在电缆敷设前架设到适宜位置。)5.3电缆敷设时应从电缆盘的上端引出,避免电缆在地面上拖拉。电缆展放过程中,在电缆盘两侧须有协助推盘及负责刹盘的人员。5.4电缆敷设时应有专人领线,领线人必须对施工现场(电缆走向、顺序、排列、规格、型号、编号等)十分清楚,重要的转弯处应配备具有敷设经验的电工。5.5一根电缆敷设完毕后,就立即整理,挂上电缆牌,切勿在敷设好大批电缆后再进行整理挂牌。电缆牌应符合要求,电缆终端头、电缆接头、拐弯自竖井的两端都应敷设电缆标志牌。5.6电缆在垂直桥架中敷设,固定间距不大于2米,水平敷设时在首...
