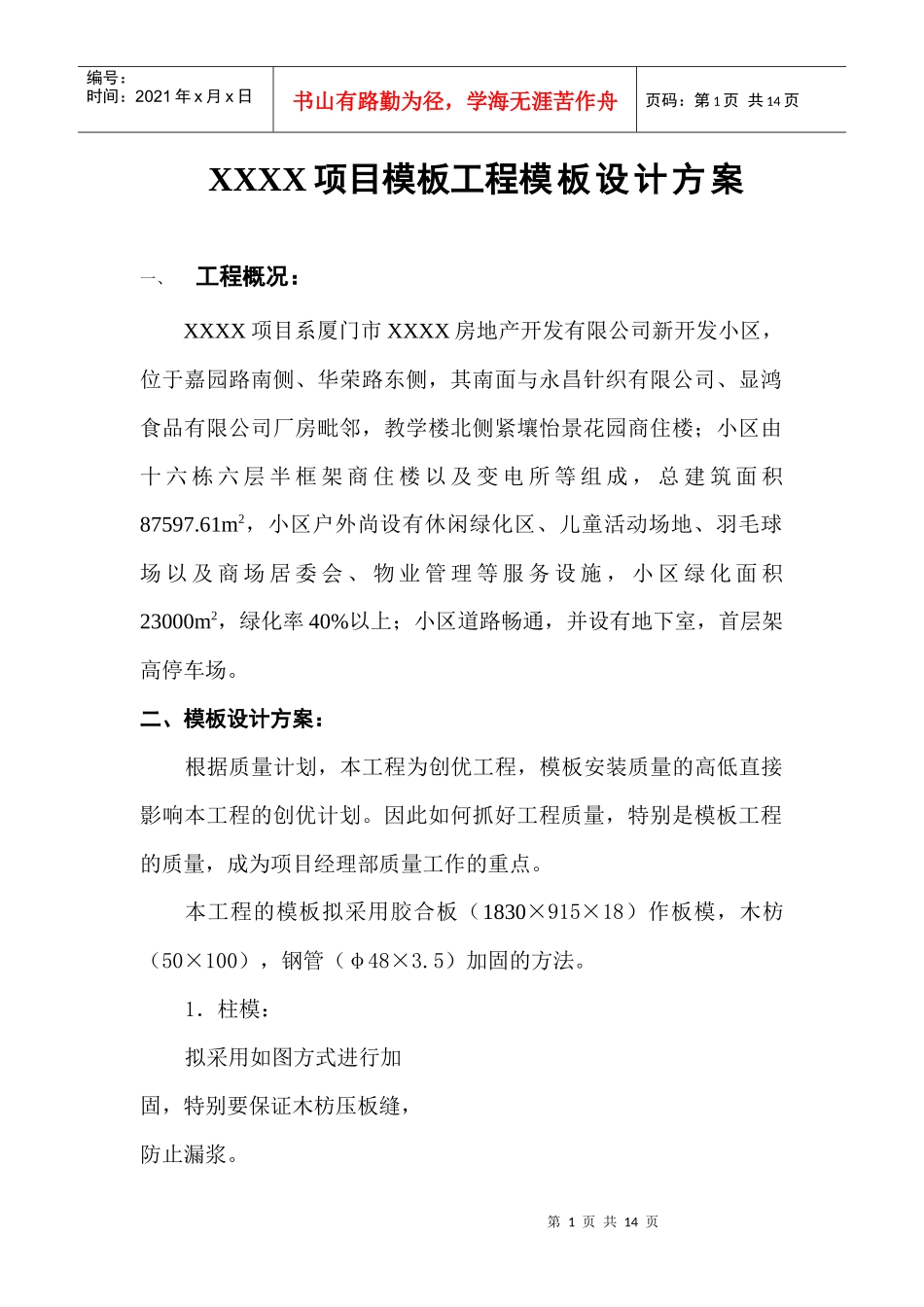

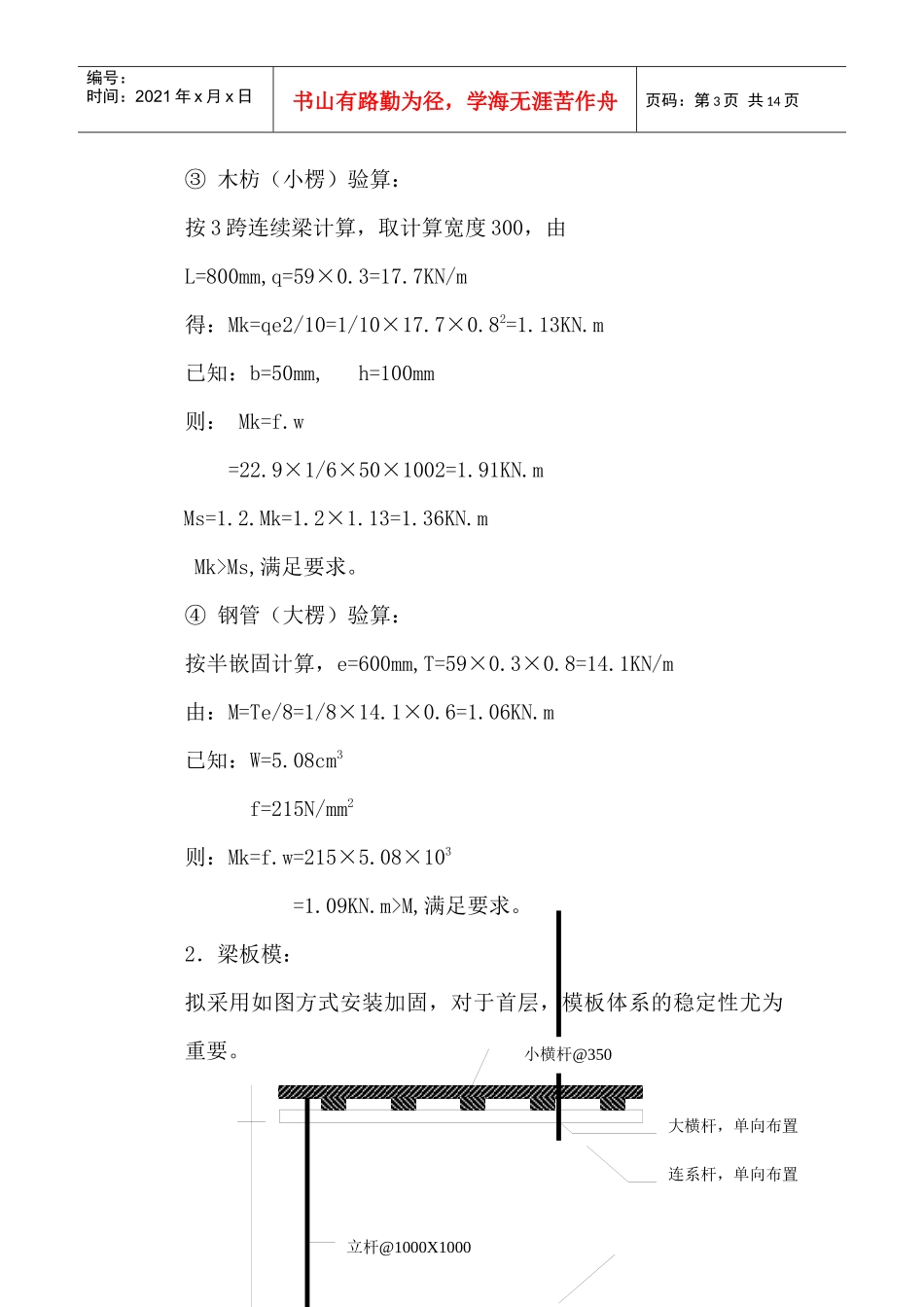

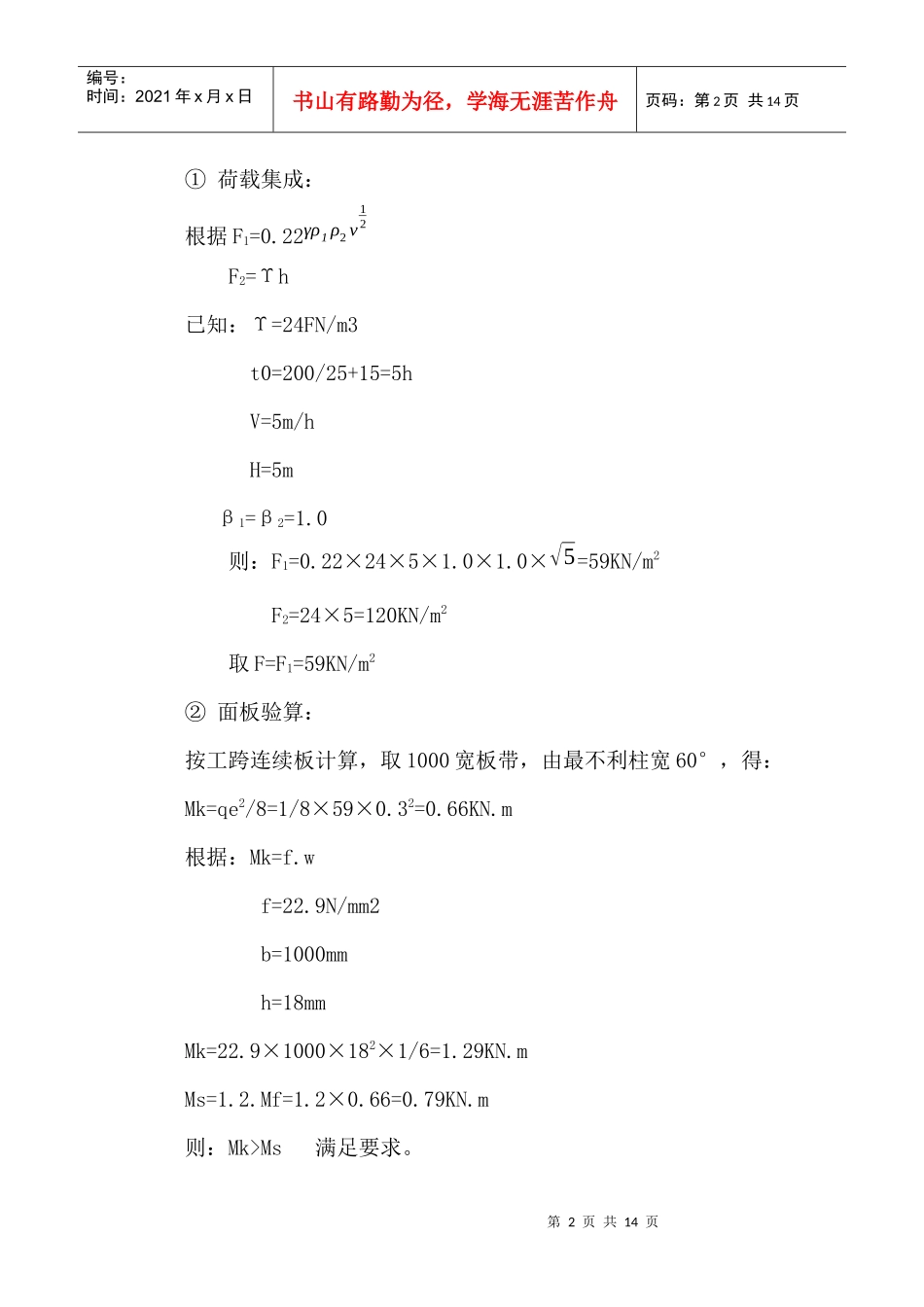

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页XXXX项目模板工程模板设计方案一、工程概况：XXXX项目系厦门市XXXX房地产开发有限公司新开发小区，位于嘉园路南侧、华荣路东侧，其南面与永昌针织有限公司、显鸿食品有限公司厂房毗邻，教学楼北侧紧壤怡景花园商住楼；小区由十六栋六层半框架商住楼以及变电所等组成，总建筑面积87597.61m2，小区户外尚设有休闲绿化区、儿童活动场地、羽毛球场以及商场居委会、物业管理等服务设施，小区绿化面积23000m2，绿化率40%以上；小区道路畅通，并设有地下室，首层架高停车场。二、模板设计方案：根据质量计划，本工程为创优工程，模板安装质量的高低直接影响本工程的创优计划。因此如何抓好工程质量，特别是模板工程的质量，成为项目经理部质量工作的重点。本工程的模板拟采用胶合板（1830×915×18）作板模，木枋（50×100），钢管（φ48×3.5）加固的方法。1．柱模：拟采用如图方式进行加固，特别要保证木枋压板缝，防止漏浆。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页①荷载集成：根据F1=0.22γρ1ρ2ν12F2=Υh已知：Υ=24FN/m3t0=200/25+15=5hV=5m/hH=5mβ1=β2=1.0则：F1=0.22×24×5×1.0×1.0×√5=59KN/m2F2=24×5=120KN/m2取F=F1=59KN/m2②面板验算：按工跨连续板计算，取1000宽板带，由最不利柱宽60°，得：Mk=qe2/8=1/8×59×0.32=0.66KN.m根据：Mk=f.wf=22.9N/mm2b=1000mmh=18mmMk=22.9×1000×182×1/6=1.29KN.mMs=1.2.Mf=1.2×0.66=0.79KN.m则：Mk>Ms满足要求。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页③木枋（小楞）验算：按3跨连续梁计算，取计算宽度300，由L=800mm,q=59×0.3=17.7KN/m得：Mk=qe2/10=1/10×17.7×0.82=1.13KN.m已知：b=50mm,h=100mm则：Mk=f.w=22.9×1/6×50×1002=1.91KN.mMs=1.2.Mk=1.2×1.13=1.36KN.mMk>Ms,满足要求。④钢管（大楞）验算：按半嵌固计算，e=600mm,T=59×0.3×0.8=14.1KN/m由：M=Te/8=1/8×14.1×0.6=1.06KN.m已知：W=5.08cm3f=215N/mm2则：Mk=f.w=215×5.08×103=1.09KN.m>M,满足要求。2．梁板模：拟采用如图方式安装加固，对于首层，模板体系的稳定性尤为重要。大横杆，单向布置连系杆，单向布置立杆@1000X1000小横杆@350第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页①荷载汇成：由：新浇钢砼结构：25×0.05=12.5KN/m2模板体系：0.5KN/m2施工荷载：2.5KN/m2即：计：15.5KN/m2②板模验算：取1000宽板带计算，按5跨板计算：Mk=qe2/12已知：q=15.5KN/m,L=350则：Mk=1/k×15.5×0.352=0.16KN.mMs=1.2.Mk=0.19KN.mб满足要求三、构造措施：为了保证模板体系的强度、刚度、稳定性满足设计需要，需作好下述构造措施。立杆的基础应牢固、平坦，对于底层在回填土夯实的基础上，第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页加垫通长木枋，并保证立杆位于木枋的中心。梁板立杆与柱模支撑系统应牢固联系。底层层高较大，需加设剪刀撑、剪刀撑设置位置，周边封闭，在短方向中间设一道，长方向上每8m设一道。水平连系杆的设置亦尤为重要，其中扫地杆及中间连系杆在纵横向贯通，连系杆间距为2000。在模板的开口部位需加设木枋以增强其刚度、强度，如图，在主次梁交接处主梁的加固措施。为了防止漏浆，柱模边缝应用木枋...
