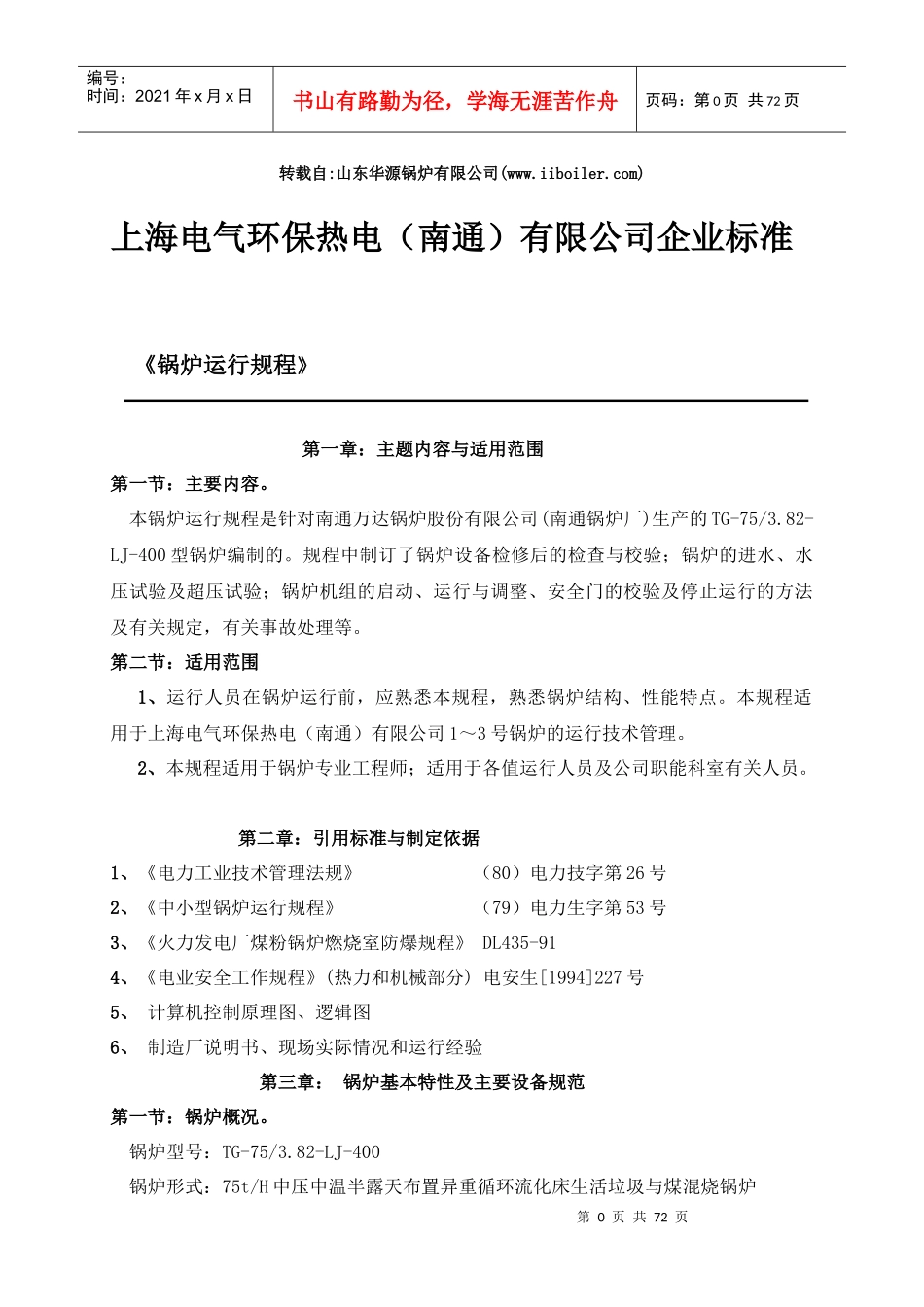

第0页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共72页转载自:山东华源锅炉有限公司(www.iiboiler.com)上海电气环保热电（南通）有限公司企业标准《锅炉运行规程》第一章：主题内容与适用范围第一节：主要内容。本锅炉运行规程是针对南通万达锅炉股份有限公司(南通锅炉厂)生产的TG-75/3.82-LJ-400型锅炉编制的。规程中制订了锅炉设备检修后的检查与校验；锅炉的进水、水压试验及超压试验；锅炉机组的启动、运行与调整、安全门的校验及停止运行的方法及有关规定，有关事故处理等。第二节：适用范围1、运行人员在锅炉运行前，应熟悉本规程，熟悉锅炉结构、性能特点。本规程适用于上海电气环保热电（南通）有限公司1～3号锅炉的运行技术管理。2、本规程适用于锅炉专业工程师；适用于各值运行人员及公司职能科室有关人员。第二章：引用标准与制定依据1、《电力工业技术管理法规》（80）电力技字第26号2、《中小型锅炉运行规程》（79）电力生字第53号3、《火力发电厂煤粉锅炉燃烧室防爆规程》DL435-914、《电业安全工作规程》(热力和机械部分)电安生[1994]227号5、计算机控制原理图、逻辑图6、制造厂说明书、现场实际情况和运行经验第三章：锅炉基本特性及主要设备规范第一节：锅炉概况。锅炉型号：TG-75/3.82-LJ-400锅炉形式：75t/H中压中温半露天布置异重循环流化床生活垃圾与煤混烧锅炉第1页共72页第0页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页制造厂：南通万达锅炉股份有限公司（南通锅炉厂）制造日期：2006年10月投产日期：第二节：锅炉特性本锅炉采用单汽包、自然循环、集中下降管、∏型布置的循环流化床垃圾、煤混烧锅炉。采用膜式水冷壁组成炉室和炉膛、烟气从炉膛出口经两只旋风分离器后进入竖井烟道等技术结构。在竖井烟道内依次布置了低温过热器、高温过热器、对流管束、一、二级省煤器及一、二次风预热器。在炉膛和竖井烟道之间布置了两台高温旋风分离器和两套返料装置，锅炉构架为全钢结构，汽包、炉膛、均采用悬吊式，低温过热器、高温过热器、省煤器，空气预热器均为搁置式。锅炉炉前布置了2台称重式埋刮板给煤机和1台鳞板式垃圾给料机，炉底布置了一台滚动式水冷筛分出渣机。点火采用床下#0柴油压缩空气雾化点火，在烟道出口采用半干式烟气处理系统，采用布袋除尘，输灰采用气力输送至灰库。锅炉适用于生活垃圾和煤混烧，产生的蒸汽用于发电、供热。第二节：锅炉特点本锅炉用异重式循环流化床燃烧方式，主要有以下特点：1、燃烧风分为一次风和二次风，一次风量可调至50%左右，二次风可调至50%左右，二次风在床面上分三个不同高度送入，二次风以下密相区为缺氧区。2、飞灰分离返料，飞灰数量大，采用非机械回料装置，飞灰返料不但为了燃尽，同时对炉内的传热也有很大影响。3、炉内烟气速度比较高，且有大量的返料物料，粒子浓度高，燃烧在整个炉膛内进行，炉室内为负压状态。第三节：锅炉规范。序号项目单位数值1额定蒸发量t/h752额定蒸汽压力MPa3.823额定蒸汽温度℃4504给水温度℃150第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页5冷空气温度℃206进空气预热器风温℃207锅炉效率%81.58调温方式喷水减温9排烟温度℃16510汽包水位零时水容积m34211锅炉整体水压试验压力MPa5.3812锅炉本体全部水容积m356第四节安全阀的型式规范序号项目数值单位备注1汽包安全阀型号A48Y-64,PN6.4,DN100弹簧式数量2台工作温度254℃起座压力4.47/4.56MPa回座压力MPa2过热器安全阀型号CA48Y-100I,PN10,DN100弹簧式数量1台工作温度450℃起座压力3.97MPa回座压力MPa第五节：锅炉燃煤特性锅炉设计燃料为生活垃圾和煤混烧，最大垃圾焚烧量为500t/d，煤的燃烧量为125t/d，垃圾和煤的入炉重量比例为4:1。锅炉燃煤特性表（元素分析）名称符号单位数值生活垃圾设计煤种混合燃料碳Car%15.9258.96氢Har%2.393.11氧Oar%11.567.73氮Nar%0.490.77硫Sar%0.120.81氯Clar%－第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页灰分Aar...
