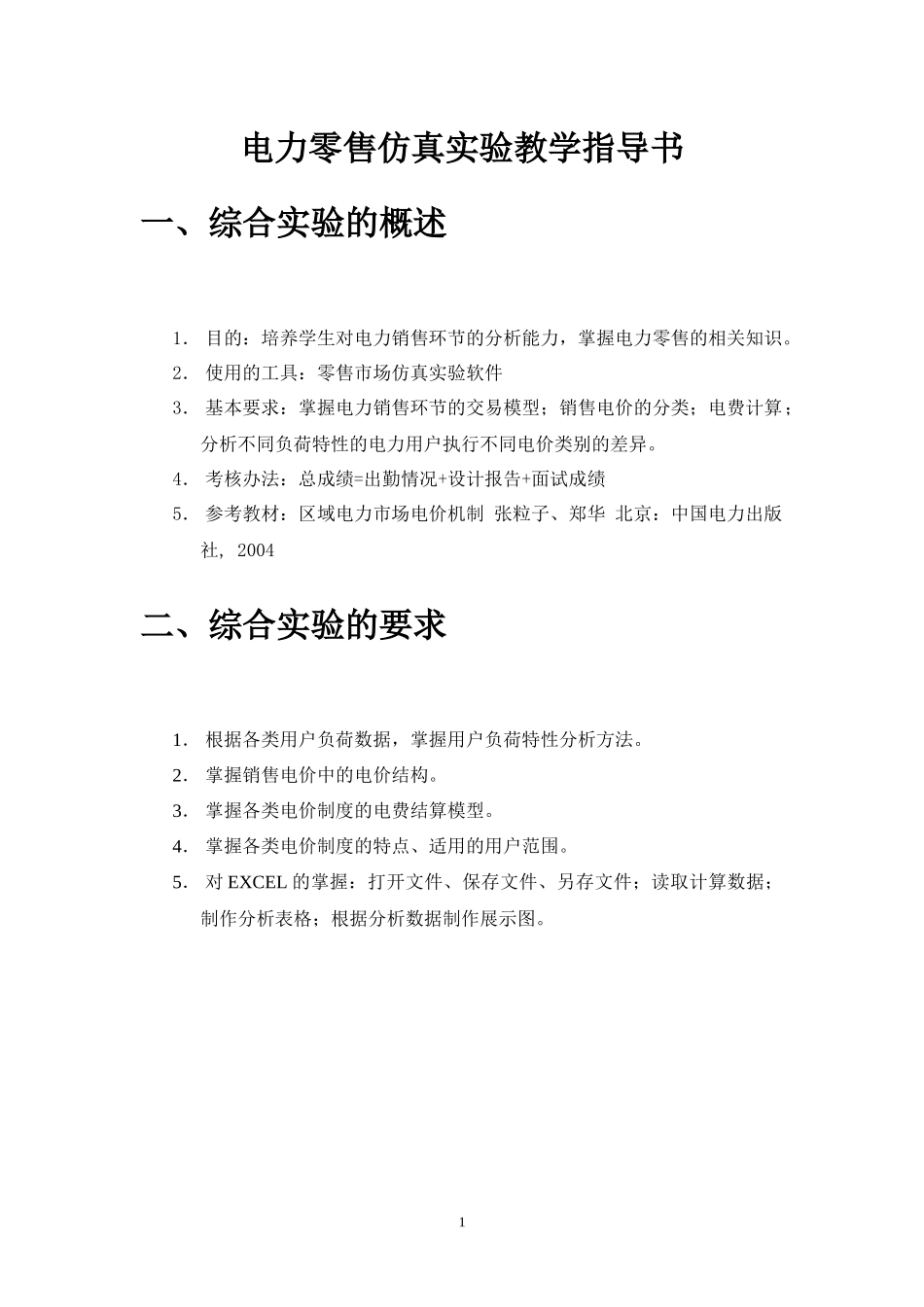

电力零售仿真实验教学指导书一、综合实验的概述1．目的：培养学生对电力销售环节的分析能力，掌握电力零售的相关知识。2．使用的工具：零售市场仿真实验软件3．基本要求：掌握电力销售环节的交易模型；销售电价的分类；电费计算；分析不同负荷特性的电力用户执行不同电价类别的差异。4．考核办法：总成绩=出勤情况+设计报告+面试成绩5．参考教材：区域电力市场电价机制张粒子、郑华北京：中国电力出版社,2004二、综合实验的要求1．根据各类用户负荷数据，掌握用户负荷特性分析方法。2．掌握销售电价中的电价结构。3．掌握各类电价制度的电费结算模型。4．掌握各类电价制度的特点、适用的用户范围。5．对EXCEL的掌握：打开文件、保存文件、另存文件；读取计算数据；制作分析表格；根据分析数据制作展示图。1三、综合实验的内容实验一：电力用户负荷特性分析（一）基础理论知识准备：电力用户负荷特性1)电力用户用电负荷曲线：将电力用户的有功负荷，按时间序列绘制成的图形，称为负荷曲线。（1）日负荷曲线：标示出一天内每小时（每半小时、每15分钟）的负荷值，反映一天内负荷动态。（2）年负荷曲线：标示出一年内每月的最高负荷值，反映一年内各月负荷动态。2)主要的负荷特性指标及计算（1）最高负荷：报告期（日、月、季、年）内记录的负荷中，数值最大的一个。（2）最低负荷：报告期（日、月、季、年）内记录的负荷中，数值最小的一个。（3）平均负荷：报告期内瞬间负荷的平均值，即负荷时间数列时序平均数。（4）负荷率：平均负荷与最高负荷的比率。负荷率（％）＝报告期平均负荷（kW）报告期最高负荷（kW)׿¿100％（5）最小负荷率：报告期最低负荷与最高负荷的比率。最小负荷率（％）＝报告期最低负荷（kW）报告期最高负荷（kW）׿¿100％（6）峰谷差：最高负荷与最低负荷之差。2（7）峰谷差率：峰谷差与最高负荷的比率。峰谷差率（％）＝峰谷差(kW)最高负荷(kW)׿¿100%（8）同时率：综合最高负荷与各组成用户绝对最高负荷之和的比率，说明用电负荷同时性程度。同时率（％）＝综合负荷曲线的最高负荷(kW)∑各组成用户的绝对最高负荷(kW)׿¿100％（二）实验内容1)分别选取“大工业用户”、“商业用户”、“居民用户”各1个，绘制该用户的日负荷曲线。2)分别计算以上3个用户的相关负荷特性指标，包括：最高负荷，最低负荷，平均负荷，负荷率，最小负荷率，峰谷差，峰谷差率。3)计算以下用户组合的同时率：（1）任选5个工业用户的同时率；（2）任选5个商业用户的同时率；（3）任选5个居民用户的同时率；（4）以上5个工业用户、5个商业用户的同时率。（5）以上5个工业用户、5个居民用户的同时率。（6）以上5个商业用户、5个居民用户的同时率。（7）以上5个工业用户、5个商业用户、5个居民用户的同时率。（三）实验分析内容要求1)对比分析“大工业用户”、“商业用户”、“居民用户”的负荷率差异。2)对比分析“大工业用户”、“商业用户”、“居民用户”的峰谷差率差异。3)对比分析各种用户组合的同时率差异。3（四）实验操作步骤1)打开“电力零售仿真实验.xls”文件，点击“启用宏”按钮；2)在弹出的软件界面中选择“实验一”，点击右侧“进入当前实验”按钮；3)弹出信息框提示完成实验需要提前预习的知识，如果已完成预习，则点击“是”，进入实验一操作表单；4)实验一的操作表单提供了一组用户的负荷数据。5)根据提供的负荷数据，按照以上要求进行相关计算。实验二：电力用户电费结算（一）基础理论知识准备：基本销售电价表4用电分类电度电价（元/千瓦时）基本电价不满1kV1kV至10kV35kV至110kV110kV220kV及以上最大需量（元/KW/月）变压器容量（元/KVA/月）一、居民生活用电0.4900.4400.440二、非居民照明用电0.6130.6030.603三、商业用电0.6230.6130.613四、非工业、普通工业用电0.5570.5470.537五、大工业用电0.4080.3930.3830.37822.5015.00其中：1、化肥生产用电0.3680.3530.3430.33822.5015.002、电石、电解、烧碱生产用电0.3680.3530.3430.33822.5015.003、合成氨、电炉0.2620.2520.2420.23722.5015.00六、农业生产用电0.4120.4020.392七、贫困县农业排灌电...
