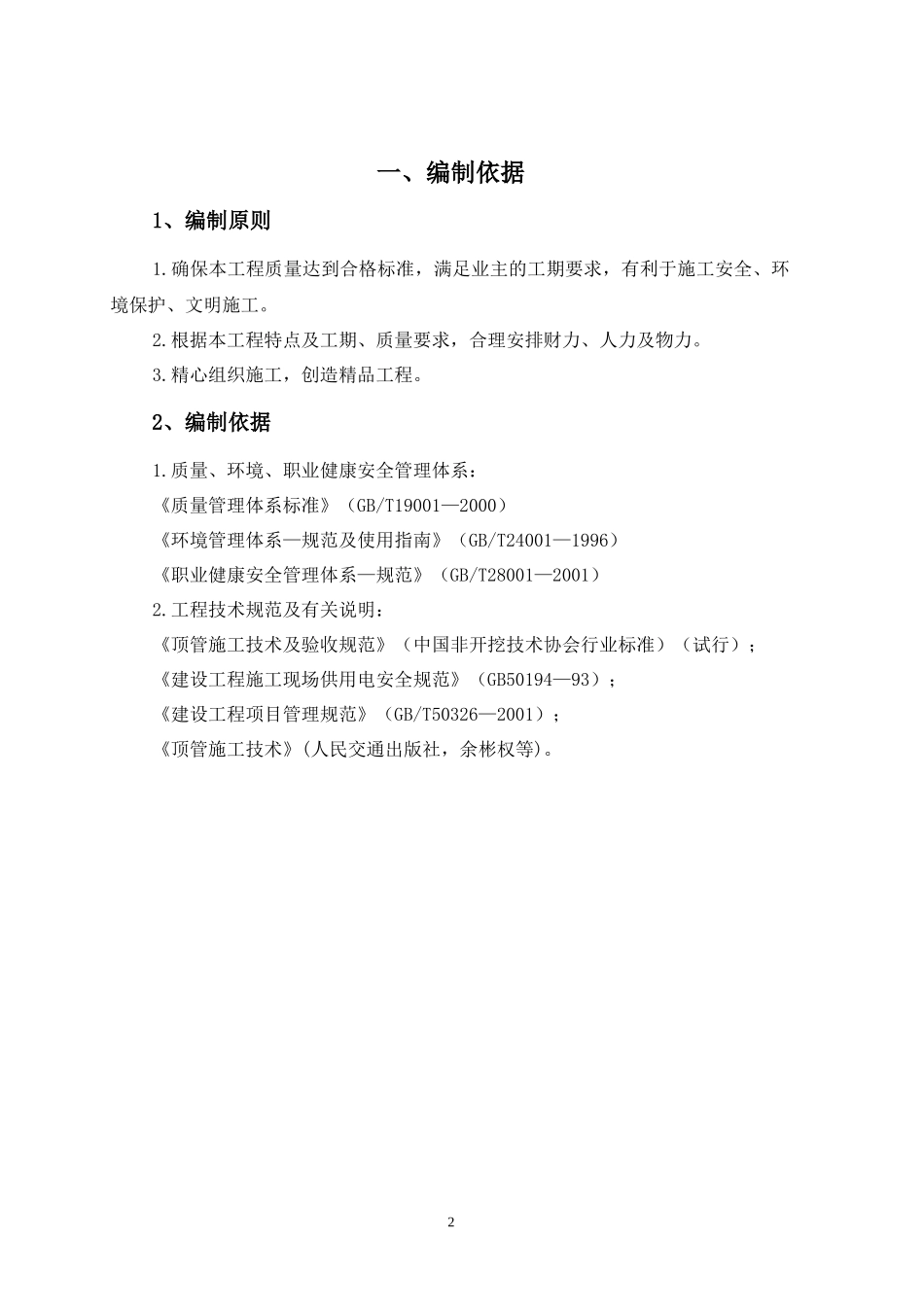

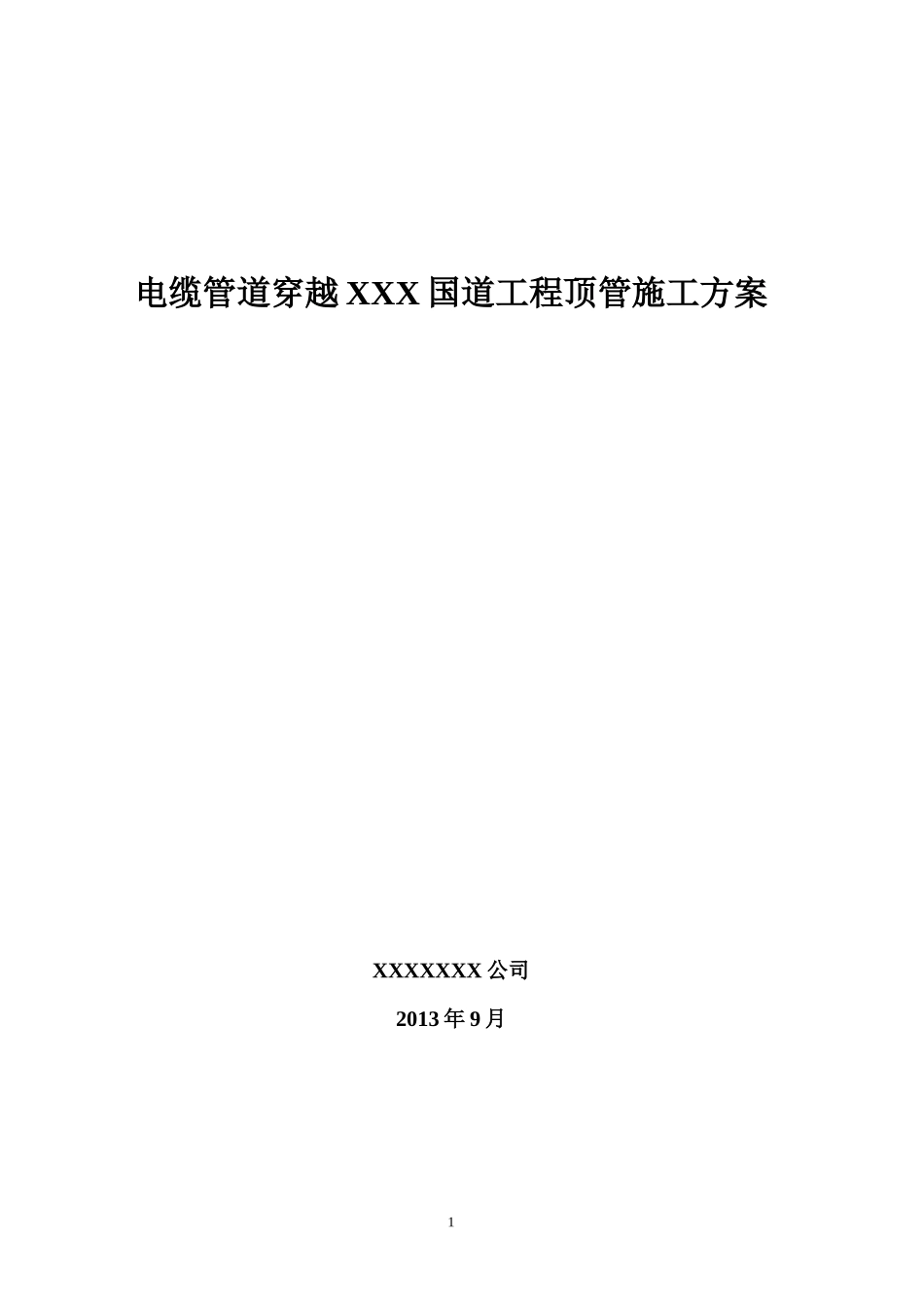

电缆管道穿越XXX国道工程顶管施工方案XXXXXXX公司2013年9月1一、编制依据1、编制原则1.确保本工程质量达到合格标准，满足业主的工期要求，有利于施工安全、环境保护、文明施工。2.根据本工程特点及工期、质量要求，合理安排财力、人力及物力。3.精心组织施工，创造精品工程。2、编制依据1.质量、环境、职业健康安全管理体系：《质量管理体系标准》（GB/T19001—2000）《环境管理体系—规范及使用指南》（GB/T24001—1996）《职业健康安全管理体系—规范》（GB/T28001—2001）2.工程技术规范及有关说明：《顶管施工技术及验收规范》（中国非开挖技术协会行业标准）（试行）；《建设工程施工现场供用电安全规范》（GB50194—93）；《建设工程项目管理规范》（GB/T50326—2001）；《顶管施工技术》(人民交通出版社，余彬权等)。2二、工程概况一、概述本工程为XXXXXX电缆管道穿越XXX国道工程，根据设计要求，采用顶管法铺设φ1550钢筋混凝土电缆管道两条，单管道长度约40米,深度为现状地面下2.0米（暂估）。管道采用钢筋混凝土钢承口Ⅲ级管。顶管工作坑和接受坑根据勘察资料进行开挖、降水、支护。二、场地地质条件1、现场地上情况顶管工作场地有道路通达，交通便利，为施工运输提供了条件。现场附近的场地均为绿化区，且有光缆通过，临设、材料堆放、加工场地等均有一定困难。2、现场地下情况根据现场实际调查，顶管施工范围有XX国道、光缆等,管底深约米，施工前应详细进行勘察以及物探、坑探等工作，确保道路、光缆安全运行。穿越地层为强风化混合花岗岩。3、埋深情况根据场地实际情况，设计电缆管道底部埋深在米,管道顶部距现有道路底部为2米。3施工员质检员材料员安全员测量员项目副经理项目总工竖井施工队顶管专业队文明施工环保队项目经理三、施工准备1.建立施工组织机构本项目部组织机构由项目经理、项目副经理、总工程师及“四部一室”(即：工程部、技质部、材料设备部、安全部及办公室)组成，下设2个专业施工队、1个文明施工环保队（见图项目经理部组织机构图）。2．技术准备工作(1)组织工程技术人员熟悉审核施工图纸，掌握本工程的设计意图、施工特点及特殊工序要求以及甲方对本工程的工期质量要求；编写各种技术交底。4(2)技术及管理人员现场勘察地形，地貌及地下障碍物的情况。(3)测量人员做好施工前的各项准备工作，检查验收场区的控制桩，编制测量放线方案，按照测量方案测设施工控制桩，并作好控制桩保护。(4)在施工组织设计基础版的基础上，结合施工图纸（资料）和现场实际情况，编制行之有效的施工方案。3．施工人员准备为了保证本工程如期完成施工任务，决定发挥我们整体实力和专业施工能力，利用多年从事穿越施工的丰富经验，选派具有丰富专业施工经验的施工队伍进场施工。工程施工人员计划表4．物资设备准备：为了保证本工程有序的进行，同时不占用较多资金，根据施工的先后顺序编制可行的材料、机械设备进场计划。材料采购计划按照工程量清单及施工顺序实施。劳动力分配计划人数劳动力分配计划人数施工员1人顶管16人测量员1人井坑施工20人材料员1人焊工2人质检员1人杂工4人安全员1人管理人员3人电工1人合计51人5四、施工安排1．施工工期工作坑制作计划使用12天，顶管施工推进速度按6米/天计算，顶管4天，总工期为18天。2.施工进度计划为了在规定的工期内完成施工任务，我方除保证人员、机械设备、物资器材作好周密的进场计划及时供应外，计划采用每日三班8小时的工作制度。3．施工顺序(1)三通一平；(2)工作坑构筑；(3)按照施工方案要求的各种施工设备进场作业。64、施工机械设备序号设备名称规格单位数量备注1顶镐QYS3.2台22高压油泵SCYIA-B台23卷扬机TN1套24卷扬机TN3套25四角架套26导轨套27顶铁套28电焊机台29吊车16T台210工具车辆411搅拌机台112注浆泵UBC-3台113水泵2t台2五、施工技术措施1、施工工艺流程搭设平台开挖支护设备安装顶进施工管口处理、注浆①─────②─────③─────④─────⑤─────⑥2、主要顶管施工技术措施1、测量放线首先认真学习设计图纸，根据复核合格后的导线点、水准点放出具体线位，引出控制桩，确认合格后方可进...
