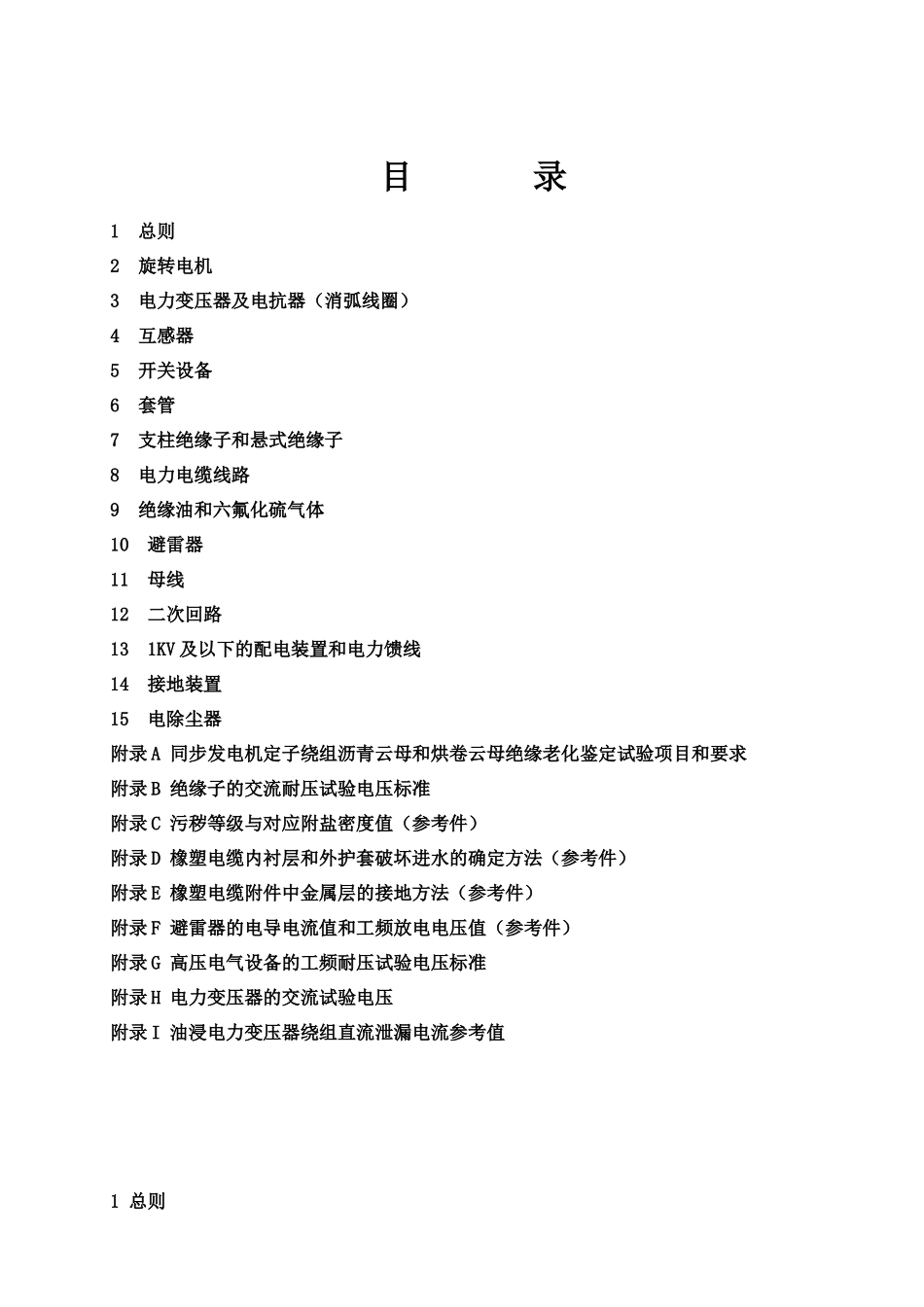

目录1总则2旋转电机3电力变压器及电抗器（消弧线圈）4互感器5开关设备6套管7支柱绝缘子和悬式绝缘子8电力电缆线路9绝缘油和六氟化硫气体10避雷器11母线12二次回路131KV及以下的配电装置和电力馈线14接地装置15电除尘器附录A同步发电机定子绕组沥青云母和烘卷云母绝缘老化鉴定试验项目和要求附录B绝缘子的交流耐压试验电压标准附录C污秽等级与对应附盐密度值（参考件）附录D橡塑电缆内衬层和外护套破坏进水的确定方法（参考件）附录E橡塑电缆附件中金属层的接地方法（参考件）附录F避雷器的电导电流值和工频放电电压值（参考件）附录G高压电气设备的工频耐压试验电压标准附录H电力变压器的交流试验电压附录I油浸电力变压器绕组直流泄漏电流参考值1总则第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页1.1电力设备绝缘的交接和预防性试验是检查、鉴定设备的健康状况，防止设备在运行中发生损坏的重要措施。依据电力部DL/T596-1996《电力设备预防性试验规程》、GB50150-1791《电气装置安装工程电气设备交接试验标准》及华北电网有限公司《电力设备交接和预防性试验规程》（2005），结合公司多年来实践的具体情况，特制定本规程。1.2本规程所规定的各项试验标准，是电力设备绝缘监督工作的基本要求，也是电力设备全过程管理工作的重要组成部分。在设备的验收、维护、检修工作中必须坚持以预防为主，积极地对设备进行维护，使其能长期安全、经济运行。1.3对试验结果必须进行全面地、历史地综合分析和比较，即要对照历次试验结果，也要对照同类设备或不同相别的试验结果，根据变化规律和趋势，经全面分析后作出判断。1.4本规程规定了各种电力设备的交接和预防性试验的项目、周期和要求。倘遇特殊情况而不能执行本规程有关规定时，如延长设备的试验周期、降低试验标准、删减试验项目以及判断设备能否投入运行等，应由分厂报至分公司安技处，由分公司安技处组织人员讨论，形成初步意见后报安全副总批准。1.5110KV以下的电力设备，应按本规程进行耐压试验(有特殊规定者除外)。110KV及以上的电力设备，除有特殊规定外，可不进行耐压试验。50Hz交流耐压试验，加至试验电压后的持续时间，凡无特殊说明者，均为1min；其他耐压方法的施加时间在有关设备的试验要求中规定。非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。充油电力设备在注油后应有足够的静置时间才可进行耐压试验。静置时间无制造厂规定，则应依据设备的额定电压满足以下要求：1)220KV设备静置时间大于48h2)110KV及以下设备静置时间大于24h1.6进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验（制造厂装配的成套设备不在此限），但同一试验电压的设备可以连在一起进行试验，已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以连在一起进行试验，此时，试验电压应采取所连接设备中的最低试验电压。1.7当电力设备的额定电压与实际使用的额定电压不同时，应根据下列原则确定试验电压:1)当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；2)当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定电压确定其试验电压。1.8在进行与温度和湿度有关的各种试验时（如测量直流电阻、绝缘电阻、介质损耗角的正切值、泄第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页漏电流等），应同时测量被试品的温度和周围空气的温度和湿度。在进行绝缘试验时，被试品温度不应低于＋5℃，户外试验应在良好的天气进行，且空气相对湿度一般不高于80％。1.9在进行直流高压试验时，应采用负极性接线。1.10有末屏抽头的套管和避雷器可以积极开展带电测试电容电流和泄漏电流，当带电测试发现问题时可进行停电试验进一步核实。1.11对引进的国外设备，应按照国外制造厂标准和有关技术协议进行试验，但试验标准不得低于本标准的规定。1.12预试周期长短，应根据设备的具体情况加以选择，重要、新投、有缺陷设备的周期应缩短；绝缘稳定设备的周期可适当延长...
