基于PLC控制电机变频调速试验系统的硬件设计与实现分析研究 电气自动化专业VIP专享

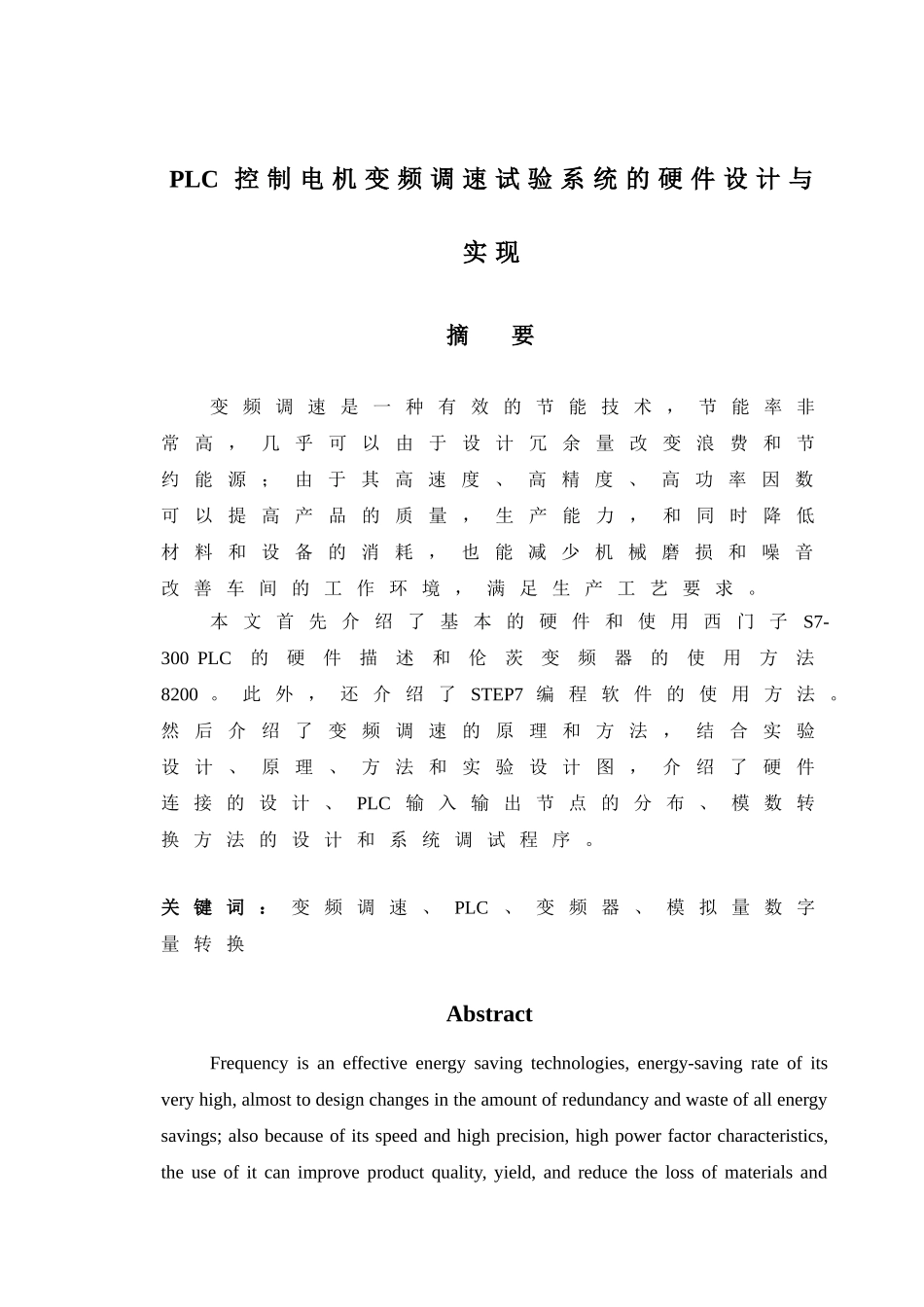

PLC 控 制 电 机 变 频 调 速 试 验 系 统 的 硬 件 设 计 与实 现摘 要变 频 调 速 是 一 种 有 效 的 节 能 技 术 ， 节 能 率 非常 高 ， 几 乎 可 以 由 于 设 计 冗 余 量 改 变 浪 费 和 节约 能 源 ； 由 于 其 高 速 度 、 高 精 度 、 高 功 率 因 数可 以 提 高 产 品 的 质 量 ， 生 产 能 力 ， 和 同 时 降 低材 料 和 设 备 的 消 耗 ， 也 能 减 少 机 械 磨 损 和 噪 音改 善 车 间 的 工 作 环 境 ， 满 足 生 产 工 艺 要 求 。本 文 首 先 介 绍 了 基 本 的 硬 件 和 使 用 西 门 子S7-300 PLC的硬件描述和伦茨变频器的使用方法8200 。 此 外 ， 还 介 绍 了 STEP7 编 程 软 件 的 使 用 方 法 。然 后 介 绍 了 变 频 调 速 的 原 理 和 方 法 ， 结 合 实 验设 计 、 原 理 、 方 法 和 实 验 设 计 图 ， 介 绍 了 硬 件连 接 的 设 计 、 PLC 输 入 输 出 节 点 的 分 布 、 模 数 转换 方 法 的 设 计 和 系 统 调 试 程 序 。关 键 词 ： 变 频 调 速 、 PLC 、 变 频 器 、 模 拟 量 数 字量 转 换AbstractFrequency is an effective energy saving technologies, energy-saving rate of its very high, almost to design changes in the amount of redundancy and waste of all energy savings; also because of its speed and high precision, high power factor characteristics, the use of it can improve product quality, yield, and reduce the loss of materials and equipment, but also can reduce the mechanical wear and noise, improve the working environment workshop to meet the requirements of production technology. This paper first introduces the Siemens S7-300 PLC hardware and how to use the basic situation, Lenze 8200 Inverter and how to use hardware description. Step7 also introduced the use of programming software. And then introduced the principle and method...
