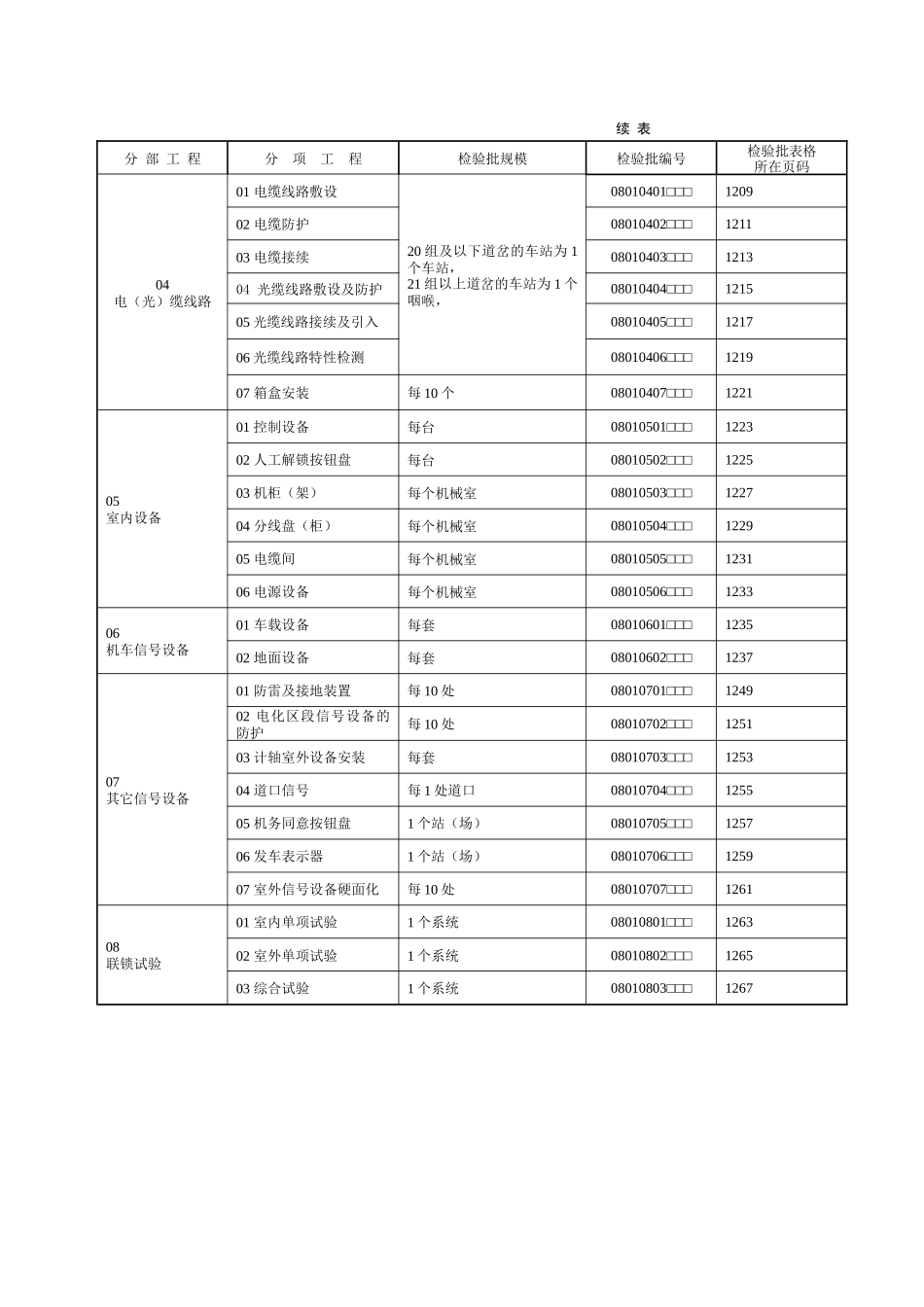

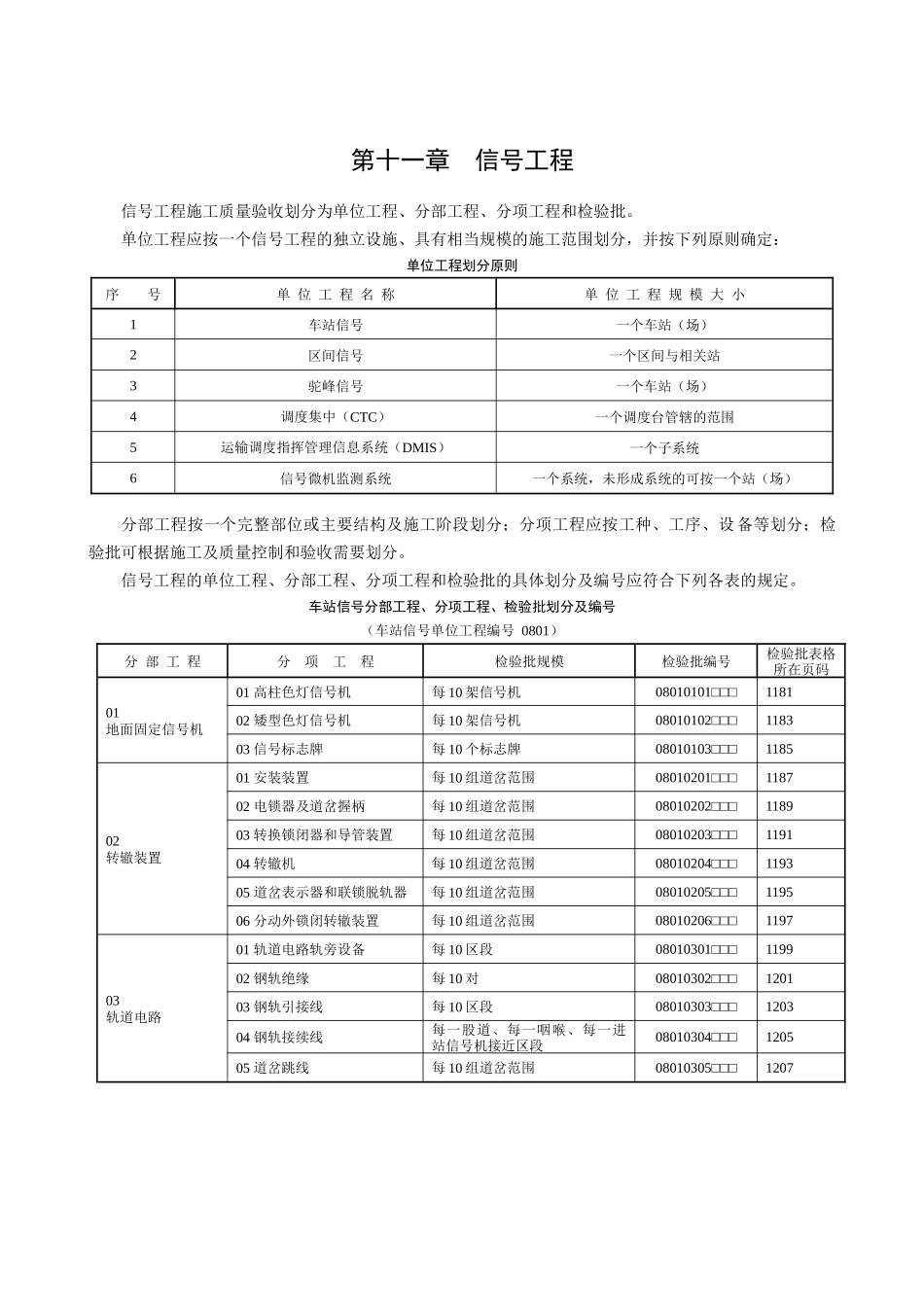

第十一章信号工程信号工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。单位工程应按一个信号工程的独立设施、具有相当规模的施工范围划分，并按下列原则确定：单位工程划分原则序号单位工程名称单位工程规模大小1车站信号一个车站（场）2区间信号一个区间与相关站3驼峰信号一个车站（场）4调度集中（CTC）一个调度台管辖的范围5运输调度指挥管理信息系统（DMIS）一个子系统6信号微机监测系统一个系统，未形成系统的可按一个站（场）分部工程按一个完整部位或主要结构及施工阶段划分；分项工程应按工种、工序、设备等划分；检验批可根据施工及质量控制和验收需要划分。信号工程的单位工程、分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。车站信号分部工程、分项工程、检验批划分及编号（车站信号单位工程编号0801）分部工程分项工程检验批规模检验批编号检验批表格所在页码01地面固定信号机01高柱色灯信号机每10架信号机08010101□□□118102矮型色灯信号机每10架信号机08010102□□□118303信号标志牌每10个标志牌08010103□□□118502转辙装置01安装装置每10组道岔范围08010201□□□118702电锁器及道岔握柄每10组道岔范围08010202□□□118903转换锁闭器和导管装置每10组道岔范围08010203□□□119104转辙机每10组道岔范围08010204□□□119305道岔表示器和联锁脱轨器每10组道岔范围08010205□□□119506分动外锁闭转辙装置每10组道岔范围08010206□□□119703轨道电路01轨道电路轨旁设备每10区段08010301□□□119902钢轨绝缘每10对08010302□□□120103钢轨引接线每10区段08010303□□□120304钢轨接续线每一股道、每一咽喉、每一进站信号机接近区段08010304□□□120505道岔跳线每10组道岔范围08010305□□□1207续表分部工程分项工程检验批规模检验批编号检验批表格所在页码04电（光）缆线路01电缆线路敷设20组及以下道岔的车站为1个车站，21组以上道岔的车站为1个咽喉，08010401□□□120902电缆防护08010402□□□121103电缆接续08010403□□□121304光缆线路敷设及防护08010404□□□121505光缆线路接续及引入08010405□□□121706光缆线路特性检测08010406□□□121907箱盒安装每10个08010407□□□122105室内设备01控制设备每台08010501□□□122302人工解锁按钮盘每台08010502□□□122503机柜（架）每个机械室08010503□□□122704分线盘（柜）每个机械室08010504□□□122905电缆间每个机械室08010505□□□123106电源设备每个机械室08010506□□□123306机车信号设备01车载设备每套08010601□□□123502地面设备每套08010602□□□123707其它信号设备01防雷及接地装置每10处08010701□□□124902电化区段信号设备的防护每10处08010702□□□125103计轴室外设备安装每套08010703□□□125304道口信号每1处道口08010704□□□125505机务同意按钮盘1个站（场）08010705□□□125706发车表示器1个站（场）08010706□□□125907室外信号设备硬面化每10处08010707□□□126108联锁试验01室内单项试验1个系统08010801□□□126302室外单项试验1个系统08010802□□□126503综合试验1个系统08010803□□□1267区间信号分部工程、分项工程、检验批划分及编号（区间信号单位工程编号0802）分部工程分项工程检验批规模检验批编号检验批表格所在页码01地面固定信号机01高柱色灯信号机每10架信号机08020101□□□118102矮型色灯信号机每10架信号机08020102□□□118303信号标志牌每10个标志牌08020103□□□1185续表分部工程分项工程检验批规模检验批编号检验批表格所在页码02轨道电路01轨道电路轨旁设备每10区段08020201□□□119902钢轨绝缘每10对08020202□□□120103钢轨引接线每10区段08020203□□□120304钢轨接续线每一闭塞分区08020204□□□120503电（光）缆线路01电缆线路敷设区间为半个区间08020301□□□120902电缆防护08020302□□□121103电缆接续08020303□□□121304光缆线路敷设与防护08020304□□□121505光缆线路接续与引入08020305□□□121706光缆线路特性检测08020306□□□121907箱盒安装每10个08020307□□□122104室...
