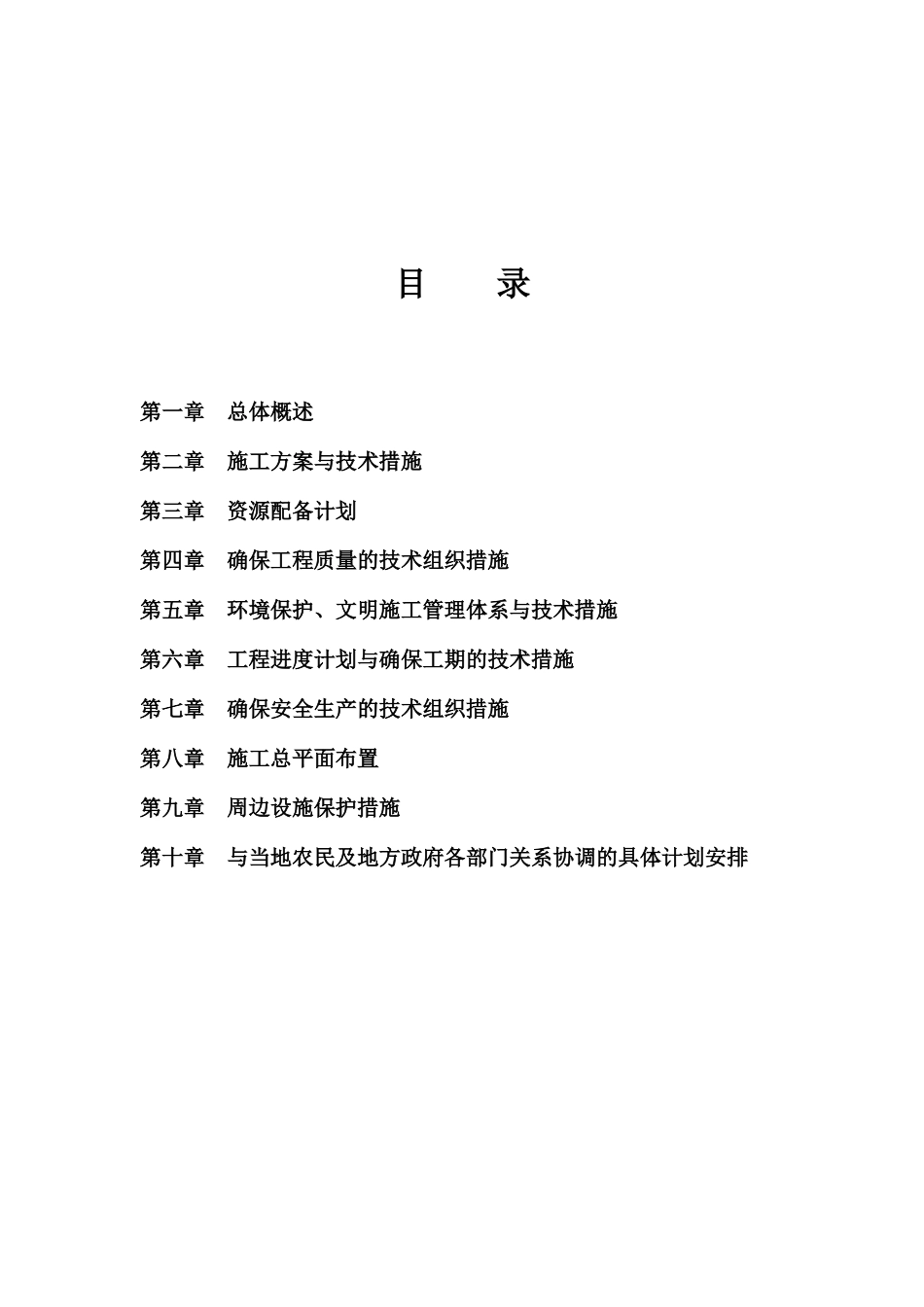

迁西县百岁山天然气管道工程施工施工组织设计大元建业集团股份有限公司2016年10月目录第一章总体概述第二章施工方案与技术措施第三章资源配备计划第四章确保工程质量的技术组织措施第五章环境保护、文明施工管理体系与技术措施第六章工程进度计划与确保工期的技术措施第七章确保安全生产的技术组织措施第八章施工总平面布置第九章周边设施保护措施第十章与当地农民及地方政府各部门关系协调的具体计划安排第一章总体概述一、工程概况建设单位：迁西县天然气有限公司项目名称：迁西县百岁山天然气管道工程施工项目概况：该项目主要铺设中压天然气管道2.6km，修建PE直埋阀井2座及附属设施等。项目地点：唐山市迁西县；工程质量：合格；工程工期:30日历天；二、主要验收规范及技术标准1．《城镇燃气设计规范》GB50028—20062、《输气管道工程设计规范》GB50251-20033、《工业金属管道设计规范》GB500316-20004、《城镇燃气输配工程施工及验收规范》CJJ33—20055、《城镇燃气室内工程施工及验收规范》CJJ94—20096、《聚乙烯燃气管道工程技术规程》CJJ63—20087、《现场设备工业管道焊接工程施工及验收规范》GB50236—988、《工业金属管道施工及验收规范》GB50235—9719、《城镇道路工程施工与质量验收规范》CJJ1—200810、《城镇燃气技术规范》GB50494—200911、《建筑燃气安全技术规程》DB42/408-20062第二章施工方案与技术措施一、开槽埋管工程1、施工工艺流程：3材料检验下料⑴复核下料尺寸⑵标记管线号、区号布管沿管沟布置组对⑴尺寸符合要求⑵标记焊口号熟悉图纸施工准备⑴人员机具⑵图纸会审⑶施工方案及交底⑷材料预算热熔连接电焊连接接口检验⑴外观质量检验管道安装⑴封闭段下料⑵固定口焊接、检验系统强度、严密性试验：⑴现场安装质量检验⑵技术资料检查⑶地下管道系统试压管道冲洗交工验收⑴质量验收⑵交工资料验收定位放线管沟开挖管沟验收阀门井砌筑管沟回填2、土方开挖(1)测量A、天然气管道工程的线路测量包括定线测量、水准测量和直接丈量。B、定线测量要测定管道的中心线和转角，并应测量管道与相邻的永久性建筑物的位置关系，必要时应在地面上设立标志。C、在进行管道水准测量时,应沿线设临时水准点,临时水准点标高值由开发区控制水准点引测。(2)、沟槽开挖A、沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据建设方提供的现况地下管线图，进行现场调查探摸，掌握地下管线情况，采取有效措施加以保护。B、沟槽开挖形式根据设计图中设计管道的规格、埋置深度以及规范要求来确定4沟槽开挖的形式，按规定比例放坡，保证沟槽不塌方。a.沟槽放坡的确定：槽深h≥1.5米时，放坡系数为0.33；b.沟槽断面形式（见下图）C、开挖方法a.土方开挖采用人工开挖，槽底由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（管、缆）的地段严禁破坏。b.沟槽开挖尽量按先深后浅顺序进行，以利排水。c.挖槽土方处置，按现场暂存、场外暂存、外运相结合的原则5进行。开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量的标记，均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划，减少土方外运及现场土方调运。d.开槽后要对基地做钎探，按地勘要求执行，遇局部地基问题，如墓穴、枯井、废弃构筑物等应及时通知设计并会同有关人员现场共同协商处理意见，不得擅自处理。e.开槽后及时约请各有关人员验槽，验槽合格后方可进行下道工序。如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。3、管道连接的一般规定A、聚乙烯天然气管件、管材因运输、装卸、堆放或遮盖不严或因存放较长，都有可能造成管材、管件的变形和变质，连接前进行一次外观质量检查是必要的。B、聚乙烯天然气管道连接应采取热熔连接（热熔对接连接、热6熔承插连接、热熔鞍形连接），不得采用螺纹连接和粘接。聚乙烯管道与金属管道、阀门连接必须采用钢塑转换和电熔连接。C、聚乙烯天然气管道不同连接形式应有对应的专用连接工具。连接时，不得使用明火加热。D、聚乙烯天然气管道连接采...
