马大线质量监督监理汇报材料VIP专享VIP免费

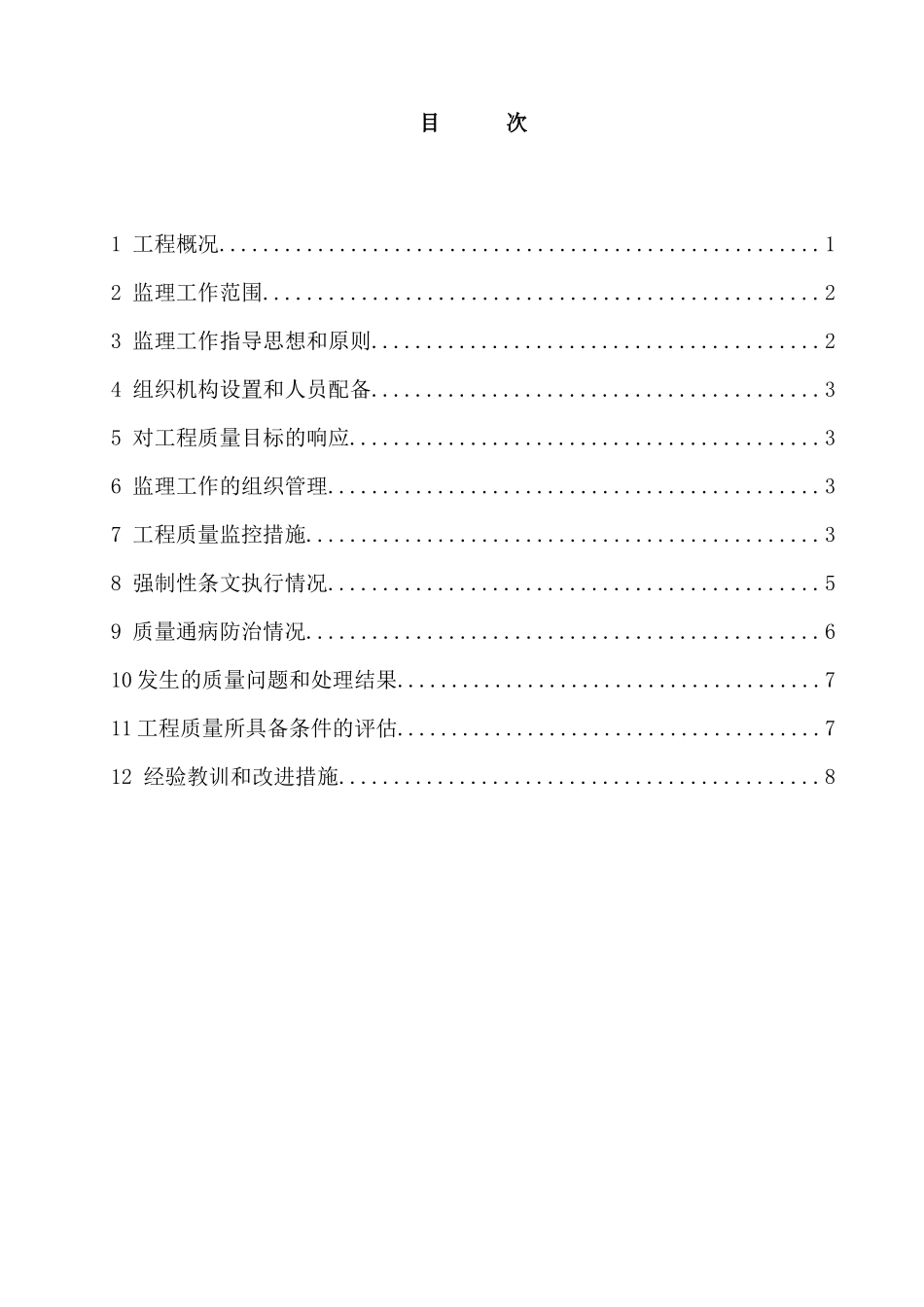

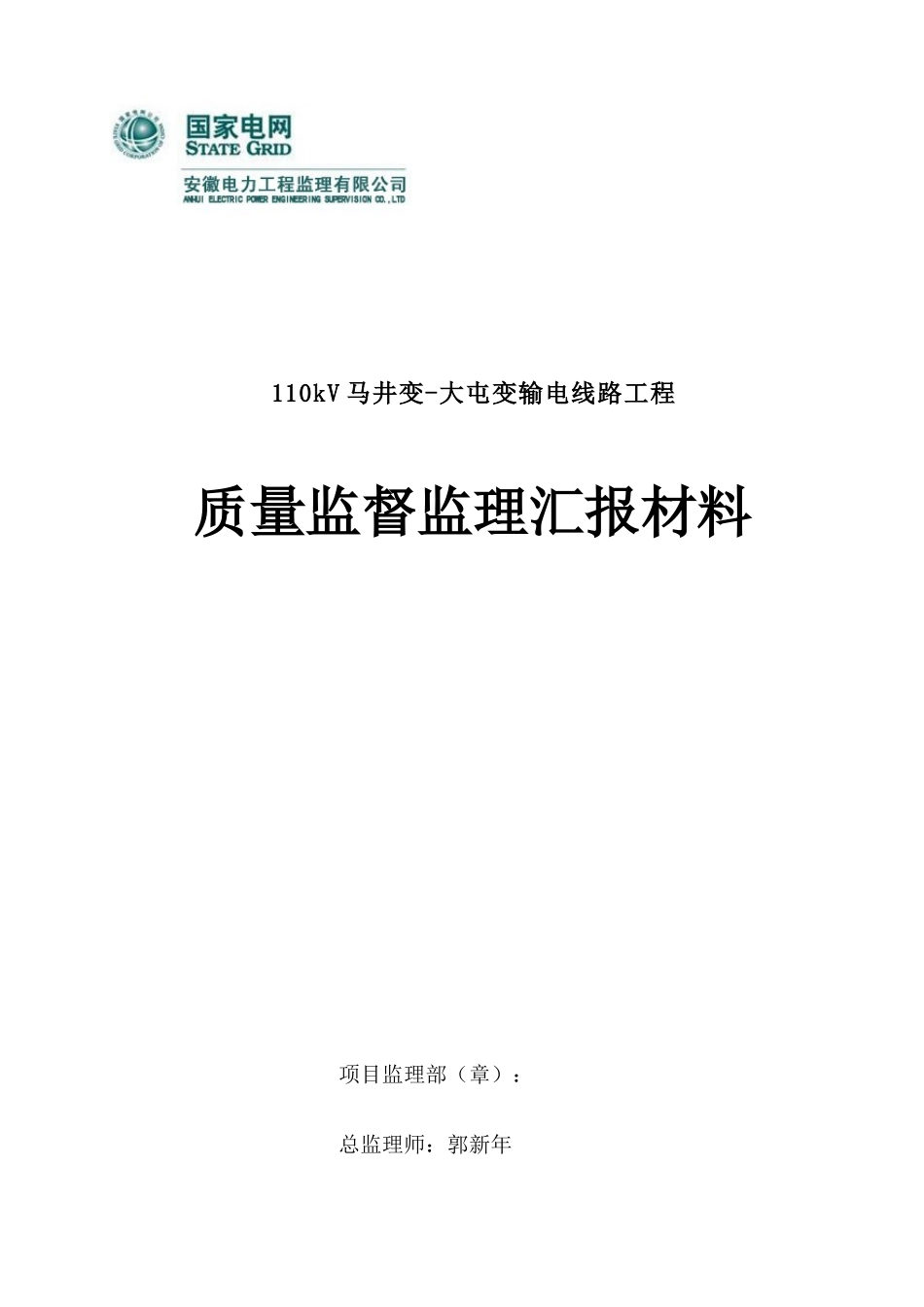

110kV马井变-大屯变输电线路工程质量监督监理汇报材料项目监理部（章）：总监理师：郭新年报告日期：2011年06月8日目次1工程概况.......................................................12监理工作范围...................................................23监理工作指导思想和原则.........................................24组织机构设置和人员配备.........................................35对工程质量目标的响应...........................................36监理工作的组织管理.............................................37工程质量监控措施...............................................38强制性条文执行情况.............................................59质量通病防治情况...............................................610发生的质量问题和处理结果.......................................711工程质量所具备条件的评估.......................................712经验教训和改进措施............................................81工程概况1.1工程规模及建设情况：1.1.1工程建设规模1.1.1.1路径、线路长度：110千伏马井～大屯输电线路工程由220千伏马井变110千伏构架向东双回路出线，右转平行已建110千伏马井～文庄变线路右侧走线，至袁寨西南右转，钻越220千伏凤凰山～马井变线路（#81～#82档），至张屯南左转向西走线，跨越110千伏红牵线，经袁庄北、老袁台子南、孙庄北至胡庄西北、路庄西南，线路左转向西南方向走线，至张庄与陶楼之间，再左转，跨过大吴集～张大屯公路，至三座楼东南，右转向西走线，至胡屯左转，钻越220千伏纵陇线（#64～#65档，需对#65塔升高改造），经薛庄、张庄、段集，至李屯北右转，至高楼再右转，进入110千伏大屯变110千伏构架。线路全长约23.5千米,全线双回路架设。1.1.2.2铁塔本工程共使用杆塔78基，其中直线塔67基（含1基220千伏线路升高改造1基），耐张塔11基。角钢塔杆件在地面以上8米范围内所有塔材连接螺栓采用防卸螺栓。1.1.2.3基础基础全线主要采用钢筋混凝土板式基础。1.1.2.4接地装置杆塔接地装置采用水平敷设的人工接地体，埋深不小于0.8米，接地体及引下线均采用φ12圆钢。1.1.2.5导、地线导、地线导线采用LGJ-240/30钢芯铝绞线；地线一根采用GJ-80钢绞线，另一根采用24芯OPGW复合地线光缆。1.1.2.6绝缘子及金具串导线悬垂绝缘子串采用单双联、每联1支、机电破坏负荷70千牛、爬电距离为3150毫米的复合绝缘子。导线跳线绝缘子串采用单联、每联8片、机电破坏负荷70千牛、爬电距离为450毫米的瓷绝缘子。导线耐张绝缘子串采用双联、每联10片、机电破坏负荷70千牛、爬电距离为320毫米的玻璃绝缘子。进线档导线耐张绝缘子串采用单联、每联10片、机电破坏负荷70千牛、爬电距离为320毫米的瓷绝缘子。1.1.2.7防振防振措施导、地线采用防滑型防振锤防振，OPGW光缆采用专用防振锤防振。1.2参建单位建设管理单位：宿州供电公司设计单位：安徽华电工程咨询设计有限公司施工单位：安徽广源电网建设公司监理单位：安徽电力工程监理有限公司2监理工作范围依据本工程委托监理合同，对110千伏马井-大屯变线路工程施工阶段工程建设实施监理服务，包括(但不限于)施工准备、土建施工、安装直至竣工验收的安全、质量、进度、造价控制，及工程建设合同管理，信息管理，协调参建各单位间的工作关系。即四控制，二管理，一协调。3监理工作指导思想和原则3.1指导思想严格监理，热情服务，监帮结合，共创精品。3.2工作原则3.2.1、质量控制坚持以预防为主的原则。做到事前多交待，事中勤检查，事后抓验收，把工程质量缺陷排除在施工过程中的萌芽状态。3.2.2、坚持从施工工序抓起的原则。上到工序不经检查验收合格，不准进入下道工序。3.2.3、坚持以设计文件为依据，以国家和行业现行规程、规范、标准为准绳，任何情况下都不得降低标准的原则。严格分项、分部和单位工程的验收制度，现场检查验收程序一个都不能少。在此基础上，专业监理工程师对施工单位报送的隐蔽工程、分项工程质量验评资料进行核实，符合要求后予以签认；总监理工程师...
