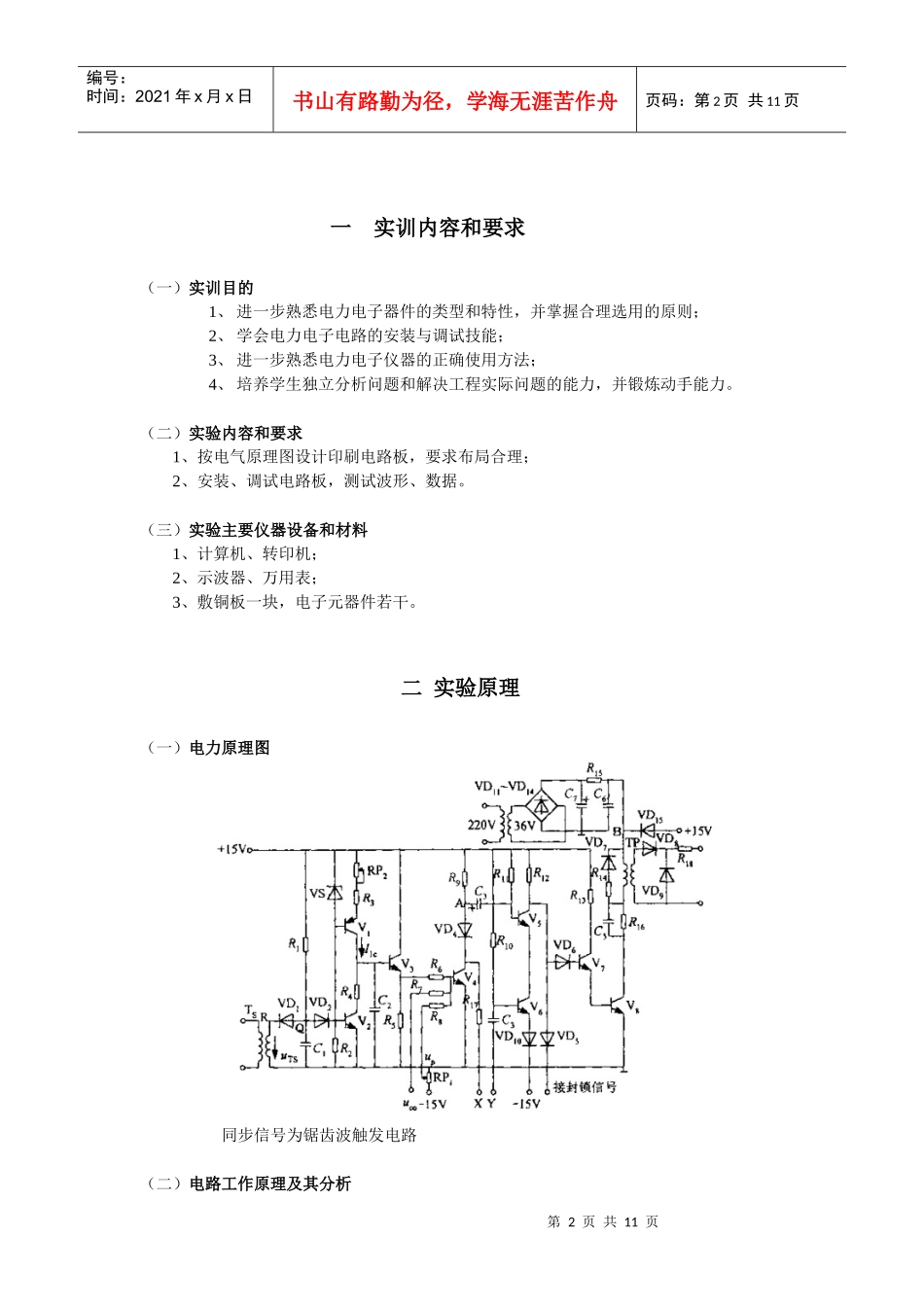

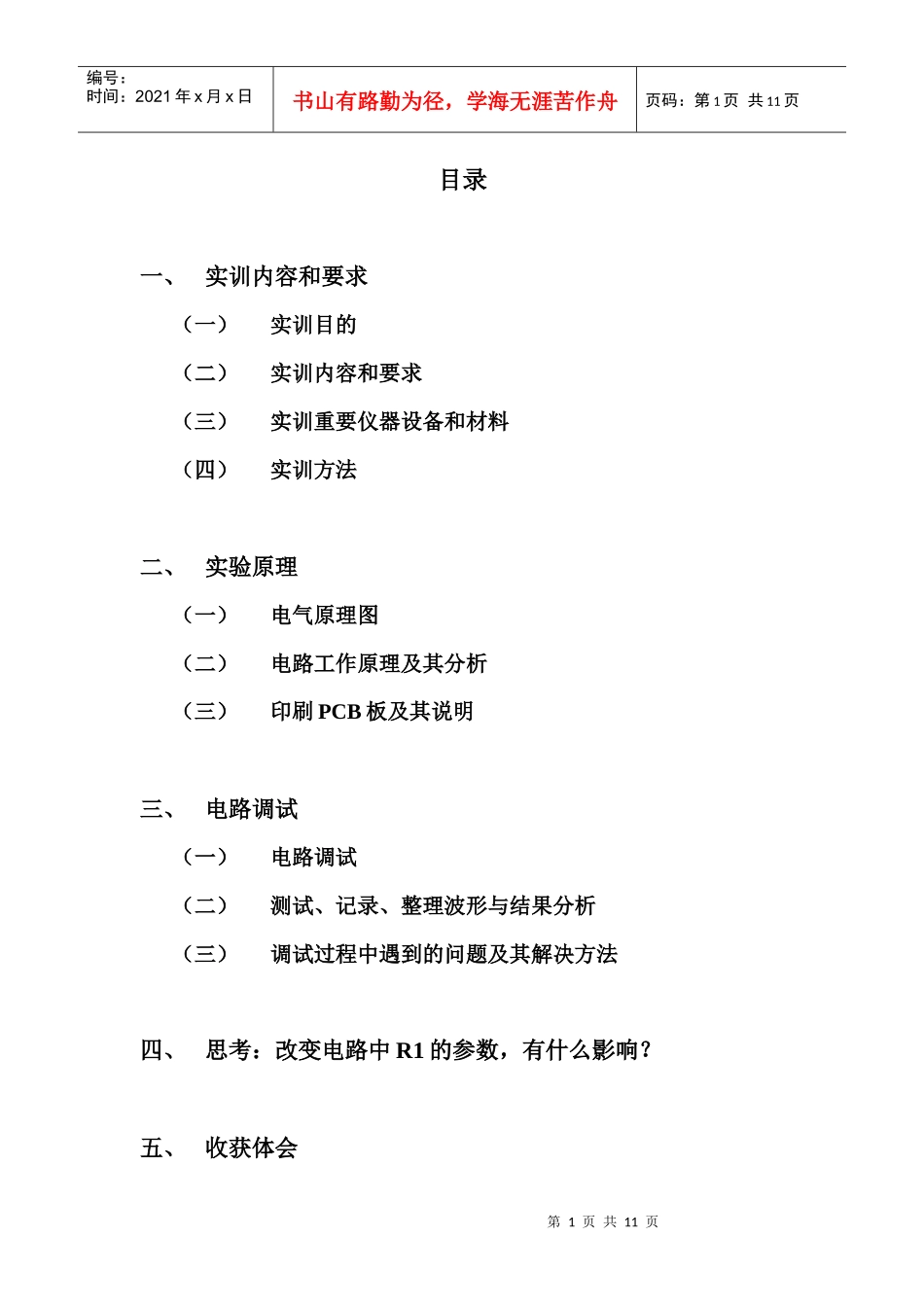

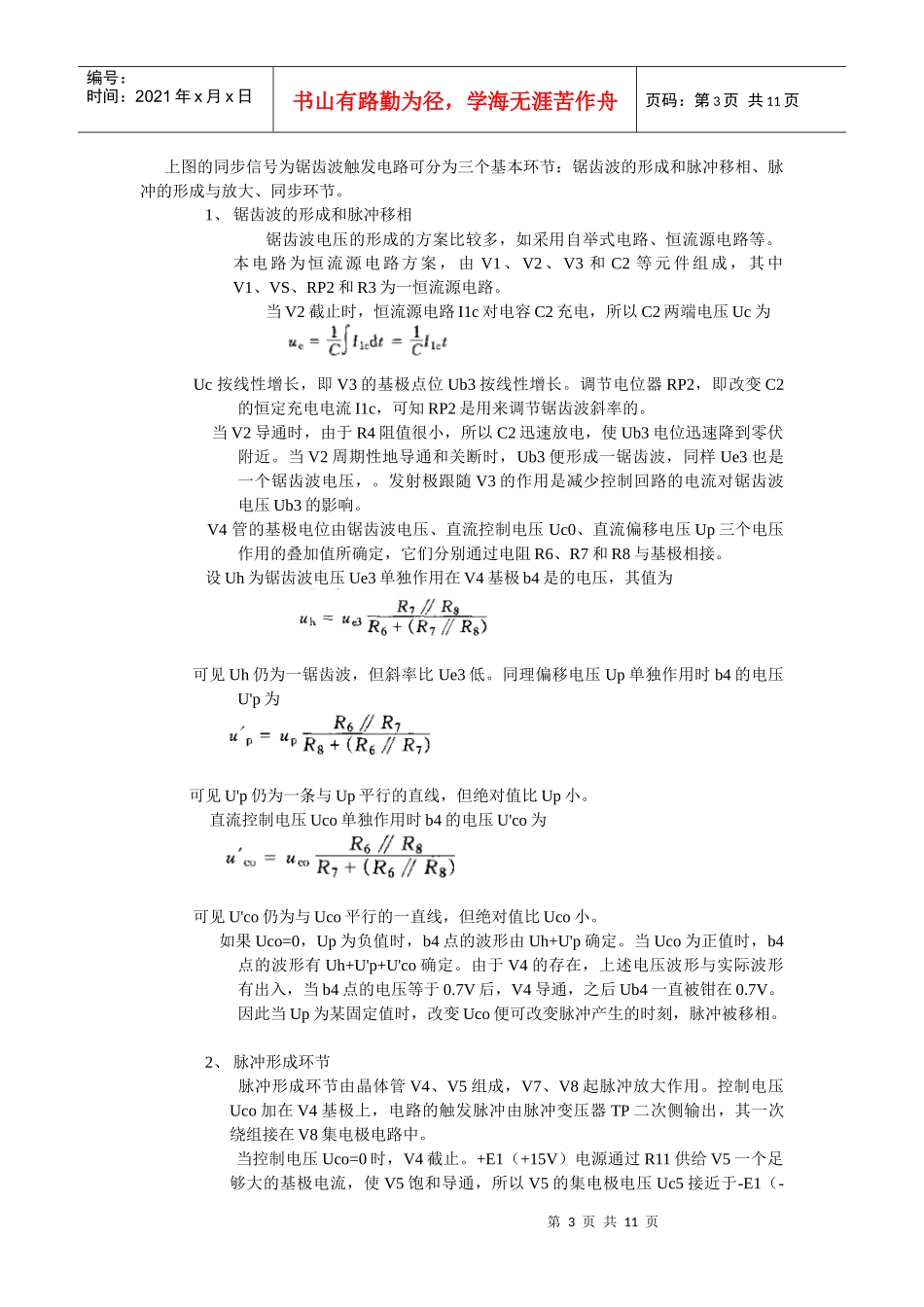

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页目录一、实训内容和要求（一）实训目的（二）实训内容和要求（三）实训重要仪器设备和材料（四）实训方法二、实验原理（一）电气原理图（二）电路工作原理及其分析（三）印刷PCB板及其说明三、电路调试（一）电路调试（二）测试、记录、整理波形与结果分析（三）调试过程中遇到的问题及其解决方法四、思考：改变电路中R1的参数，有什么影响？五、收获体会第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页一实训内容和要求（一）实训目的1、进一步熟悉电力电子器件的类型和特性，并掌握合理选用的原则；2、学会电力电子电路的安装与调试技能；3、进一步熟悉电力电子仪器的正确使用方法；4、培养学生独立分析问题和解决工程实际问题的能力，并锻炼动手能力。（二）实验内容和要求1、按电气原理图设计印刷电路板，要求布局合理；2、安装、调试电路板，测试波形、数据。（三）实验主要仪器设备和材料1、计算机、转印机；2、示波器、万用表；3、敷铜板一块，电子元器件若干。二实验原理（一）电力原理图同步信号为锯齿波触发电路（二）电路工作原理及其分析第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页上图的同步信号为锯齿波触发电路可分为三个基本环节：锯齿波的形成和脉冲移相、脉冲的形成与放大、同步环节。1、锯齿波的形成和脉冲移相锯齿波电压的形成的方案比较多，如采用自举式电路、恒流源电路等。本电路为恒流源电路方案，由V1、V2、V3和C2等元件组成，其中V1、VS、RP2和R3为一恒流源电路。当V2截止时，恒流源电路I1c对电容C2充电，所以C2两端电压Uc为Uc按线性增长，即V3的基极点位Ub3按线性增长。调节电位器RP2，即改变C2的恒定充电电流I1c，可知RP2是用来调节锯齿波斜率的。当V2导通时，由于R4阻值很小，所以C2迅速放电，使Ub3电位迅速降到零伏附近。当V2周期性地导通和关断时，Ub3便形成一锯齿波，同样Ue3也是一个锯齿波电压，。发射极跟随V3的作用是减少控制回路的电流对锯齿波电压Ub3的影响。V4管的基极电位由锯齿波电压、直流控制电压Uc0、直流偏移电压Up三个电压作用的叠加值所确定，它们分别通过电阻R6、R7和R8与基极相接。设Uh为锯齿波电压Ue3单独作用在V4基极b4是的电压，其值为可见Uh仍为一锯齿波，但斜率比Ue3低。同理偏移电压Up单独作用时b4的电压U'p为可见U'p仍为一条与Up平行的直线，但绝对值比Up小。直流控制电压Uco单独作用时b4的电压U'co为可见U'co仍为与Uco平行的一直线，但绝对值比Uco小。如果Uco=0，Up为负值时，b4点的波形由Uh+U'p确定。当Uco为正值时，b4点的波形有Uh+U'p+U'co确定。由于V4的存在，上述电压波形与实际波形有出入，当b4点的电压等于0.7V后，V4导通，之后Ub4一直被钳在0.7V。因此当Up为某固定值时，改变Uco便可改变脉冲产生的时刻，脉冲被移相。2、脉冲形成环节脉冲形成环节由晶体管V4、V5组成，V7、V8起脉冲放大作用。控制电压Uco加在V4基极上，电路的触发脉冲由脉冲变压器TP二次侧输出，其一次绕组接在V8集电极电路中。当控制电压Uco=0时，V4截止。+E1（+15V）电源通过R11供给V5一个足够大的基极电流，使V5饱和导通，所以V5的集电极电压Uc5接近于-E1（-第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页15V），对电容C3充电，充满后电容两端电压接近2E1（30V）。当控制电压Uco与等于0.7V时，V4导通，A点电位+E1（+15）迅速降低至约-2E1（-30V），由于V5发射结反偏置，V5立即截止。它的集电极电压-E1迅速上升到钳位电压+2.1V（VD6、V7、V8三个PN结纠正向压降之和），于是V7、V8导通，输出触发脉冲。同时，电容C3经电源+E1、R11、VD4、V4放电和反向充电，使V5基极电位又逐渐上升，直到Ubs>-E1(-15V),V5又重新导通。这时Ucs又立即降到-E1，使V7、V8截止，输出脉冲终止。可见，脉冲前沿由V4导通时刻确定，V5（或V6）截止持续时间即为脉冲宽度。所以脉冲宽度与反向充电回路时间常数R11C3有关。3、同...
