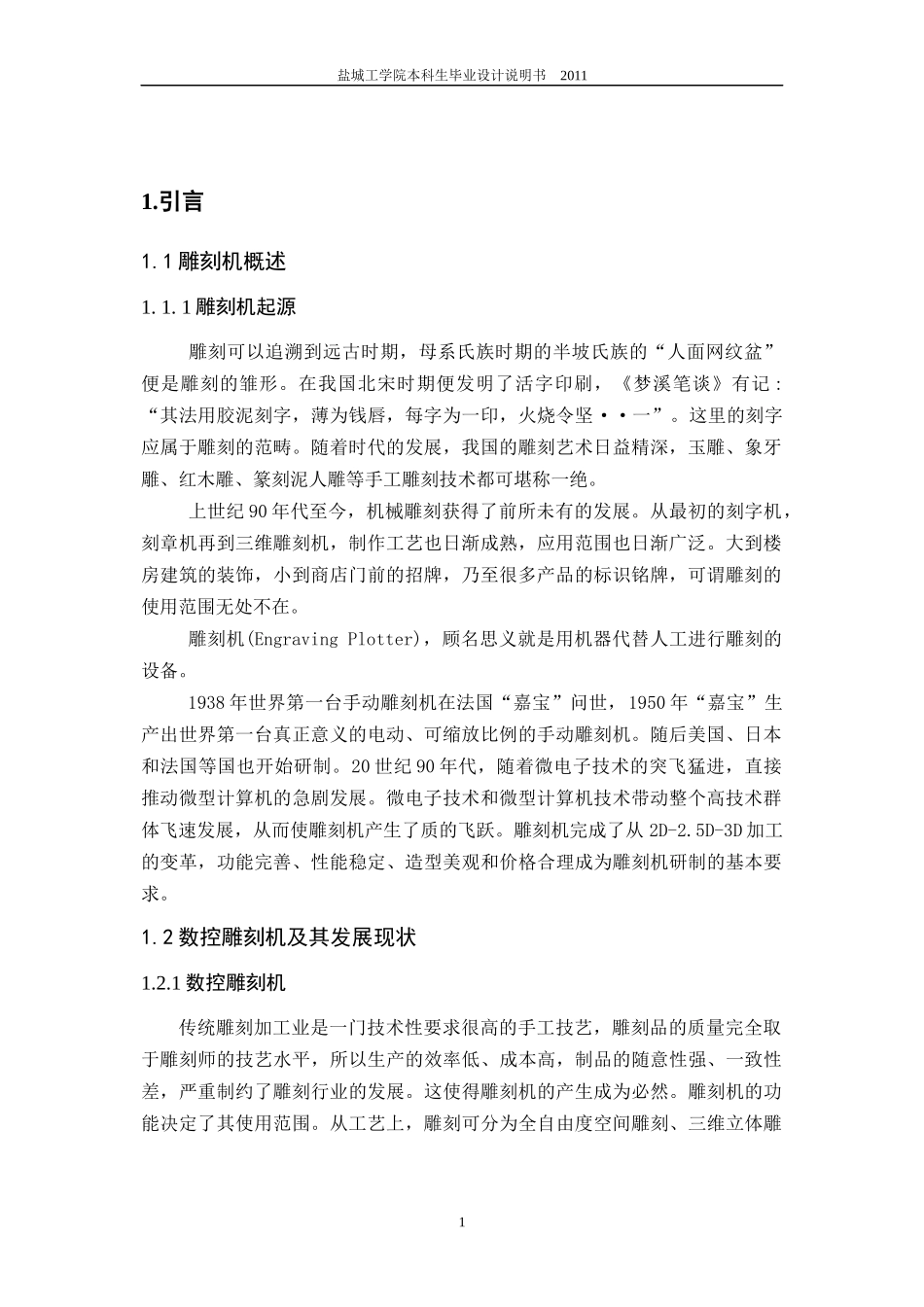

盐城工学院本科生毕业设计说明书20111.引言1.1雕刻机概述1.1.1雕刻机起源雕刻可以追溯到远古时期，母系氏族时期的半坡氏族的“人面网纹盆”便是雕刻的雏形。在我国北宋时期便发明了活字印刷，《梦溪笔谈》有记:“其法用胶泥刻字，薄为钱唇，每字为一印，火烧令坚··一”。这里的刻字应属于雕刻的范畴。随着时代的发展，我国的雕刻艺术日益精深，玉雕、象牙雕、红木雕、篆刻泥人雕等手工雕刻技术都可堪称一绝。上世纪90年代至今，机械雕刻获得了前所未有的发展。从最初的刻字机，刻章机再到三维雕刻机，制作工艺也日渐成熟，应用范围也日渐广泛。大到楼房建筑的装饰，小到商店门前的招牌，乃至很多产品的标识铭牌，可谓雕刻的使用范围无处不在。雕刻机(EngravingPlotter)，顾名思义就是用机器代替人工进行雕刻的设备。1938年世界第一台手动雕刻机在法国“嘉宝”问世，1950年“嘉宝”生产出世界第一台真正意义的电动、可缩放比例的手动雕刻机。随后美国、日本和法国等国也开始研制。20世纪90年代，随着微电子技术的突飞猛进，直接推动微型计算机的急剧发展。微电子技术和微型计算机技术带动整个高技术群体飞速发展，从而使雕刻机产生了质的飞跃。雕刻机完成了从2D-2.5D-3D加工的变革，功能完善、性能稳定、造型美观和价格合理成为雕刻机研制的基本要求。1.2数控雕刻机及其发展现状1.2.1数控雕刻机传统雕刻加工业是一门技术性要求很高的手工技艺，雕刻品的质量完全取于雕刻师的技艺水平，所以生产的效率低、成本高，制品的随意性强、一致性差，严重制约了雕刻行业的发展。这使得雕刻机的产生成为必然。雕刻机的功能决定了其使用范围。从工艺上，雕刻可分为全自由度空间雕刻、三维立体雕1盐城工学院本科生毕业设计说明书2011刻和二维平面雕刻。其中，全自由度空间雕刻主要用于一些形状复杂的工艺品或大型艺术作品的雕刻工作，如玉雕、木雕工艺品以及冰雕与沙雕等作品。此类制品往往注重艺术创作性，制品的构成形状复杂、随意性强、工艺性差。因此这类工艺迄今为止雕刻机尚无能为力，只能采用手工雕刻，制品的质量和艺术性完全依赖于雕刻师的技艺水平。相比之下，在三维立体雕刻和二维平面雕刻机则大有可为。三维立体雕刻类似于三维铣削加工，可以完成精密模具、艺术浮雕曲面等雕刻加工;而二维平面雕刻工艺主要用于标牌文字及平面几何图形的雕刻加工。目前，三维立体和二维平面雕刻大部分已采用雕刻机完成，克服了传统手工雕刻存在的缺陷。数控雕刻机是数控技术和雕刻工艺相结合的产物，是一种专用的数控机床。与通用数控机床类似，数控雕刻机通过数控系统根据程序代码控制雕刻机动作，实现雕刻加工的自动化。较传统的手工雕刻、仿形雕刻，数控雕刻具有生产效率高、加工精度高、成品率高、对零件的适应性强等显著优势;同时，借助于专用的雕刻CAD/CAM软件系统，加工控制程序的生成快捷、修改方便。因此，数控雕刻机现已成为实现雕刻加工自动化、高效率、高精度的有效手段也是当今雕刻机的发展主流，广泛应用于机械工业、广告传媒、日常消费以及建筑装演等众多领域。对象和应用领域的不同，数控雕刻机可分为模具雕刻机、木工雕刻机、广告雕刻机、激光雕刻机等多种类型。它们的加工性能要求出入很大，对机床和数控系统的要求也各不相同。如模具雕刻机的加工材料为金属，所以对机床本体的刚性要求较高，而且其加工对象是模具，所以对加工系统的精度要求高;而广告机加工的是一般是塑胶板或有机玻璃等非金属材料，所以对机床刚性和加工系统的精度都没有很高要求。但各类雕刻机都有一个共同的特点，也是数控雕刻机与普通数控机床的一个显著区别，就是由于雕刻刀的特殊性，每次切削的有效成形面积小，所以零件雕刻的刀具运动轨迹很长，加工时间往往也较长。因此，提高雕刻机的刀具运动速度对缩短零件雕刻时间、提高加工效率具有特别重要的意义。2盐城工学院本科生毕业设计说明书2011按照伺服驱动控制的类型不同，数控雕刻机又可以分为步进驱动雕刻机和伺服驱动雕刻机。步进驱动属于开环控制，控制精度较低，但价格便宜，适用于对加工要求不高的中低档雕刻机，如木工、广告业的雕刻加工。伺服驱...
