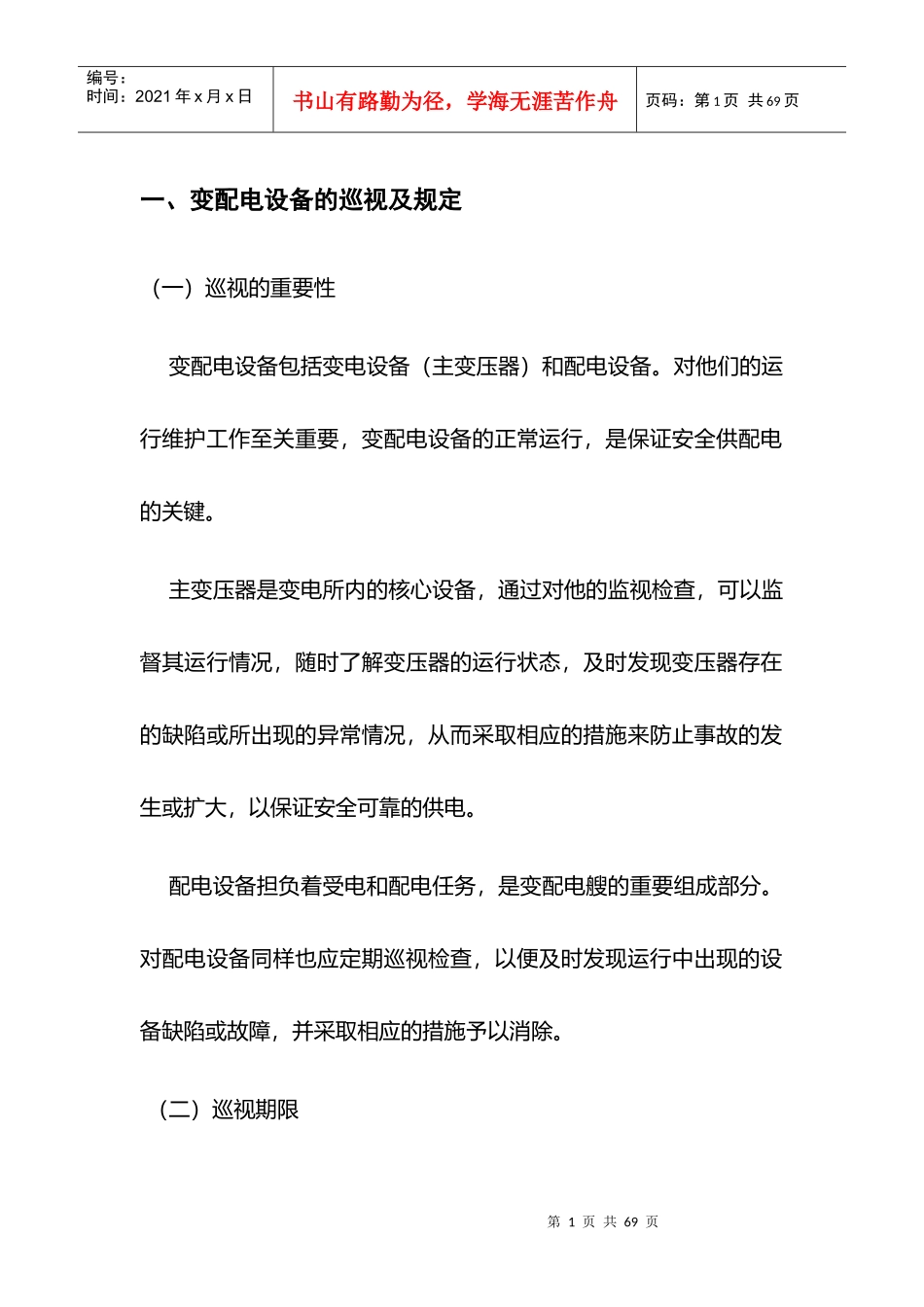

第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共69页一、变配电设备的巡视及规定（一）巡视的重要性变配电设备包括变电设备（主变压器）和配电设备。对他们的运行维护工作至关重要，变配电设备的正常运行，是保证安全供配电的关键。主变压器是变电所内的核心设备，通过对他的监视检查，可以监督其运行情况，随时了解变压器的运行状态，及时发现变压器存在的缺陷或所出现的异常情况，从而采取相应的措施来防止事故的发生或扩大，以保证安全可靠的供电。配电设备担负着受电和配电任务，是变配电艘的重要组成部分。对配电设备同样也应定期巡视检查，以便及时发现运行中出现的设备缺陷或故障，并采取相应的措施予以消除。（二）巡视期限第2页共69页第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页对变配电设备（与其是户外装置部分）的巡视期限，一般有如下规定：（1）有人值班的变配电所，应每日巡视一次（或夜间在巡视一次）。35kV级以上的变配电所，则要求每班（三班制）巡视一、二次。（2）无人值班的变配电所，应在每周的高峰负荷时巡视一次或隔夜巡视一次。（3）在雷雨、暴风雨、雨夹雪及浓雾等恶劣天气时，应对室外装置进行白天或夜间的特殊巡视。（4）对外在多尘或含腐蚀性气体等不良环境中的变配电设备，巡视次数要适当增加。无人值班的，每周巡视不应少于两次并因昨夜简巡视。（5）变配电设备或装置在出现异常或发生事故后，要及时进行特殊巡视检查，以密切监视变化。第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页（三）巡视线路确定巡视路线的原则是：根据室内外变配电设备与装置的具体布局，应能够巡视到全部设备而没有重复路线。为提高工效，巡视线路要以最短为宜。（四）巡视注意事项（1）值班员在巡视检查时，要以高压部分及重点设备为主，但也不应放过抵押部分与一般设备的细微变化。（2）巡视高压设备时，要注意路面高低、购坑或电缆沟改版的破损处，巡视中进出高压室时，必须随手将门关上锁好。高压室的钥匙至少应有三把，由值班人员负责保管，安置移交。（3）巡视电气设备时，人体育带电导体间的距离应答与安全距离。不同电压下的最小安全距离规定是：10kV及以下高压为0.7米，35kV为1米，110kV为1.5米。（4）巡视只许在遮栏外边进行，禁止移开或越过遮拦。遮拦距带电第4页共69页第3页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共69页导体的最小安全距离规定是：10kV及以下高压为0.35米，35kV为0.6米，110kV为1.5米。（5）巡视时不得对设备进行任何操作和工作，且禁止接触高压电气设备的绝缘部分。雷雨天气需要巡视室外高压设备时，应穿绝缘靴并不得靠近避雷针及避雷器。二、变配电设备巡视检查的方法变电所电气设备巡视检查的方法：①通过运行人员的眼睛、耳朵、鼻嗅、手触为主要检查手段，发现运行中设备的缺陷及隐患；②使用工具和仪表，进一步探明故障性质。较小的障碍也可现场及时排除。常用的巡视检查方法有：（1）目测法。目测法就是值班人员用肉眼对运行设备可见部位的外观变化进行观察来发现设备的异常现象。如变色、变形、位移、破裂、松动、大伙冒烟、渗油漏油、断股断线、闪络痕迹、异物搭第5页共69页第4页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共69页挂、腐蚀污秽等都可以通过目视法检查出来。目测法是设备巡查最常用的方法之一.（2）耳听法。变电所的一、二次电磁式设备（如变压器、互感器、继电器、接触器等）。正常运行通过交流点后，其线路铁心会发出均匀节律和一定响度地嗡嗡声。运行值班人员应该熟悉掌握声音的特点。当设备出现故障，回家着杂音，甚至有噼啪的放电声，可以通过正常时和异常时的音律、音量的变化来判断设备故障的发生和性质。（3）鼻嗅法。电气设备的绝缘材料一旦过热会使周围的空气产生一种异味。这种异味对正常巡查人员来说是可以嗅别出来的。当正常巡查中嗅到这种异味时，应仔细巡查观察，发现过热的设备与部位，直至查明原因...
