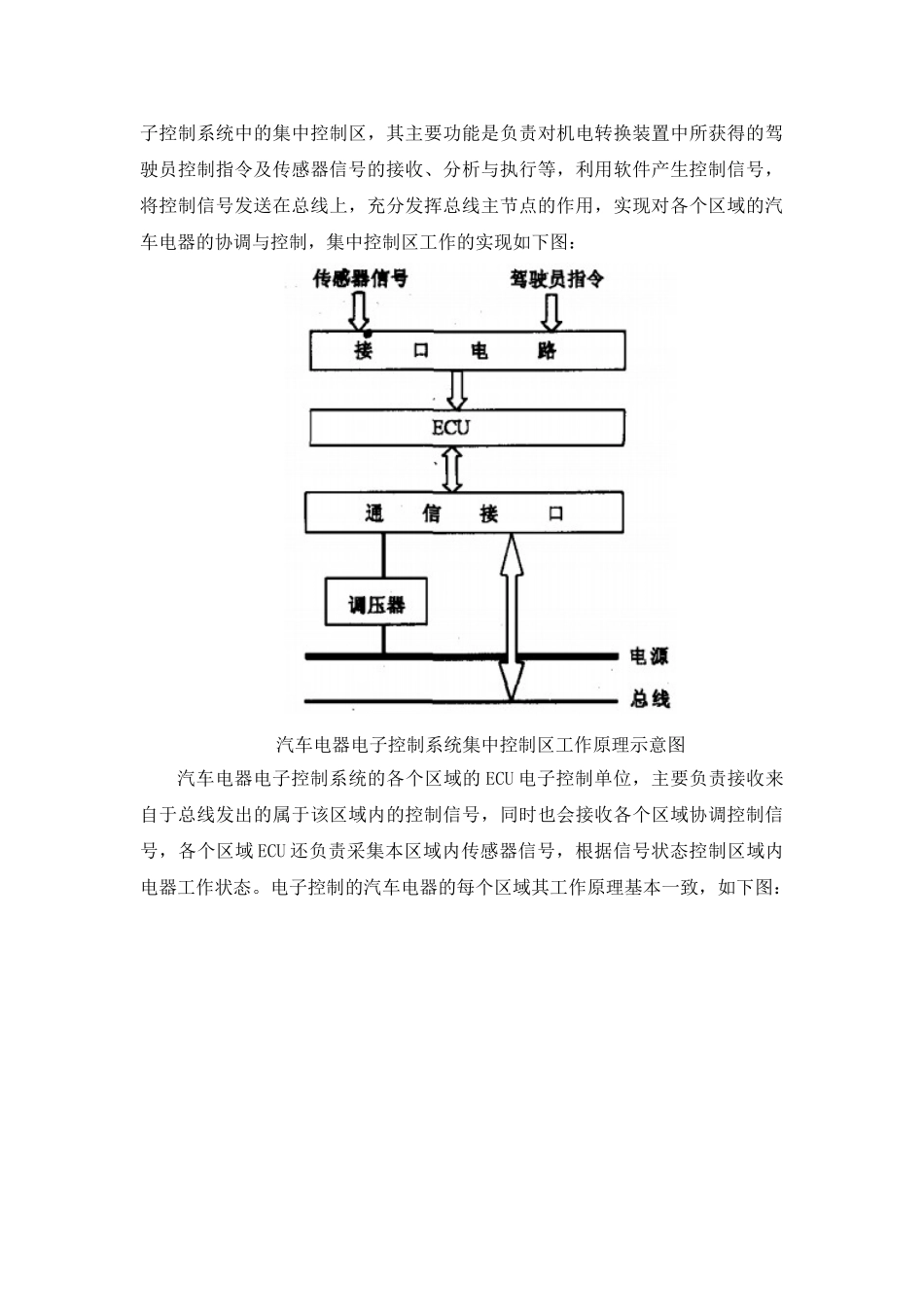

汽车电器的现代电子控制技术研究桂知进甘肃建筑职业技术学院摘要：随着社会经济的发展及人们生活水平的提高，对汽车的安全性及舒适性提出了更高要求。传统的汽车电子控制技术主要体现在对机械部件控制方面，而对于汽车电器，如信号、照明、保险等装置的控制，仍需要依靠驾驶人员通过电器开关的操作来实现。通过改变传统汽车电器控制方法，根据驾驶员指令与传感器信号，实现汽车电器的电子化及智能化，从而提高汽车产品的安全性及舒适性，获得良好的经济效益及社会效益。关键字：汽车电器现代电子控制技术一、汽车电子控制技术发展简述传统的汽车电子控制技术在发展过程中主要是针对机械部件的控制进行研究，其目的是实现机电一体化的汽车产品。传统的汽车电子控制技术下的汽车，在进行汽车电器，如汽车照明、汽车信号、汽车仪表及保险等装置操作控制时，主要是通过驾驶人员直接操纵电器开关的方式来实现。传统汽车电子控制方法存在着较多的缺陷，主要表现在以下几个方面：汽车中电线数量较多，线束布置上存在难度，大量的线束会占据很大空间；电气接点数量较多，汽车工作可靠性及稳定性降低；当汽车出现故障时，不利于维修工作；众多操作需要通过驾驶人员直接操作，增加驾驶人员劳动强度；汽车电子控制系统与其他系统协调不容易处理，不利于提高汽车智能化水平等。汽车电气系统包括汽车电器与电子控制两大部分。随着科学技术的发展，汽车电气系统逐渐与汽车车身、汽车底盘及汽车发动机成为了汽车的重要组成部分。如今，汽车行业技术领域的电控技术研究获得了很多技术成果，如汽车自动变速技术、电控燃油喷射技术、ABS及ASR等技术及其产品逐渐成熟，并逐渐在汽车产品中获得应用。通过电控技术，改变了原来的机械控制系统，并实现了根据车辆运行状态，利用电子信息处理装置完成相应机械机构动作的执行，降低了汽车驾驶人员劳动强度，克服了传统机械装置存在的缺陷及不足，提高了汽车安全性及舒适性。随着社会经济及人们生活水平的不断提高，汽车保有量迅速增加，市场对汽车的整体性能提出了更高要求。在实现汽车电子化的基础上，汽车逐渐向智能化方向发展。电子化与智能化的实现，主要是依靠增加电器设备，如汽车电话、汽车电视、汽车音响等设备。二、汽车电器电子控制系统的实现（一）汽车电器电子控制系统的结构及工作原理在汽车布置中，汽车电器的分布较为分散，电器机械结构较为复杂，在这种基础上，通过使用单一的ECU电子控制单元进行集中控制，并不能够实现减少汽车线束的目的，为此，在进行汽车电器电子控制系统设计时，以汽车整车电器布置为基础，进行分区结构设计，具体如下图：汽车电器电子控制系统结构示意图在上图中可以看出，汽车电器电子控制系统将汽车电器的整体布置分为六个区域，分别为左前区、左后区、右前区、右后区、仪表信号区与驾驶室区，将每个区域，分别使用ECU电子控制单元对汽车电器进行控制。在图中，较细的公共实线为信号总线，通过信号总线将各个ECU电子控制单位进行连接，最终与集中控制区的ECU相连接。上图中，较粗的公共实线为电源线，通过一根电源线，将各个区域相连接并接在蓄电池中上，确保控制电路工作及电器运行所需要的电能。汽车电器电子控制系统中的集中控制区，其主要功能是负责对机电转换装置中所获得的驾驶员控制指令及传感器信号的接收、分析与执行等，利用软件产生控制信号，将控制信号发送在总线上，充分发挥总线主节点的作用，实现对各个区域的汽车电器的协调与控制，集中控制区工作的实现如下图：汽车电器电子控制系统集中控制区工作原理示意图汽车电器电子控制系统的各个区域的ECU电子控制单位，主要负责接收来自于总线发出的属于该区域内的控制信号，同时也会接收各个区域协调控制信号，各个区域ECU还负责采集本区域内传感器信号，根据信号状态控制区域内电器工作状态。电子控制的汽车电器的每个区域其工作原理基本一致，如下图：汽车电器电子控制系统区域工作原理示意图在图中，箭头所代表的是信号流向，其中调压器主要的功能是确保电路工作电压的稳定性。（二）汽车电器电子控制系统的主要功能汽车电器电子控制系统的一般功能主...
