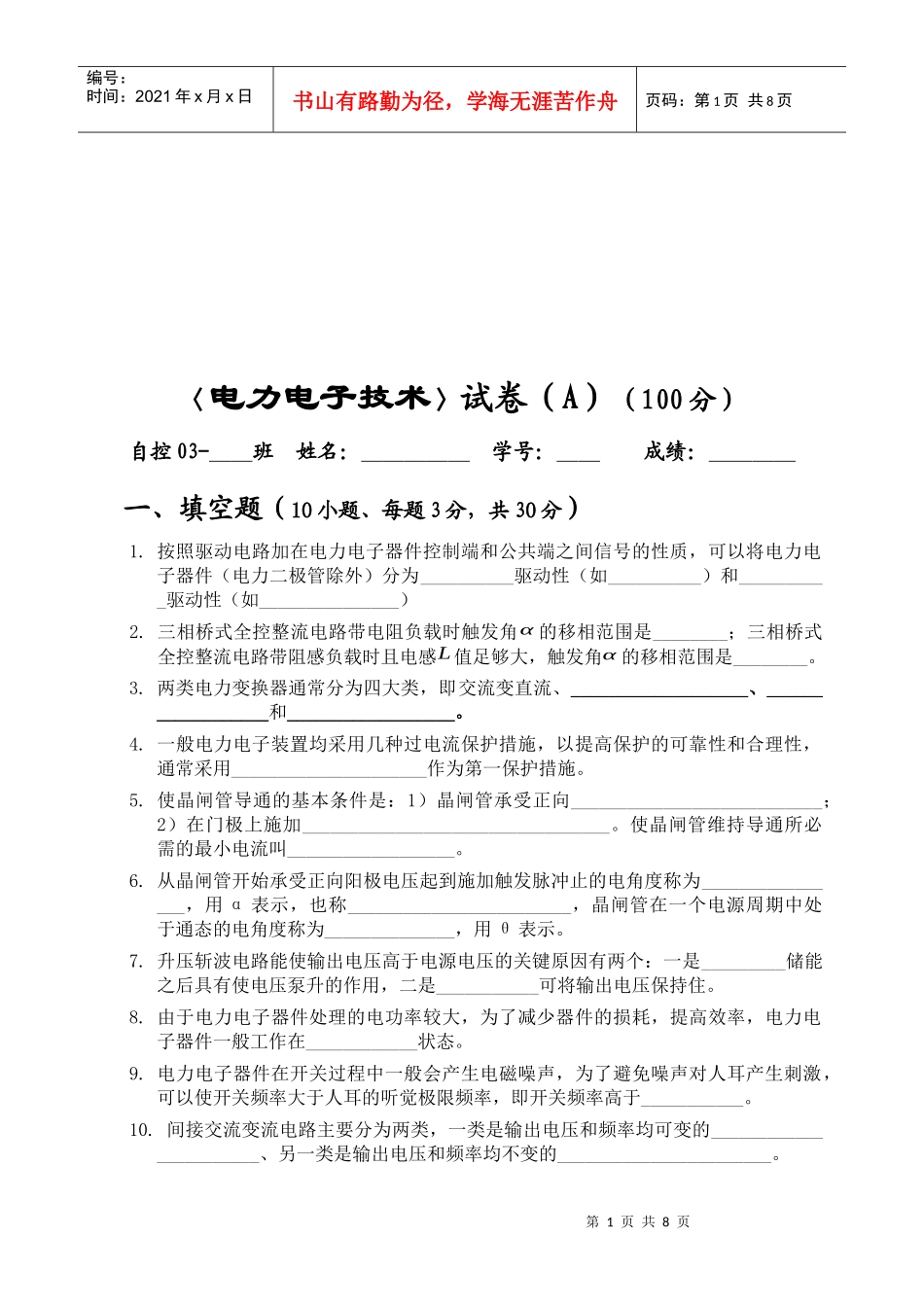

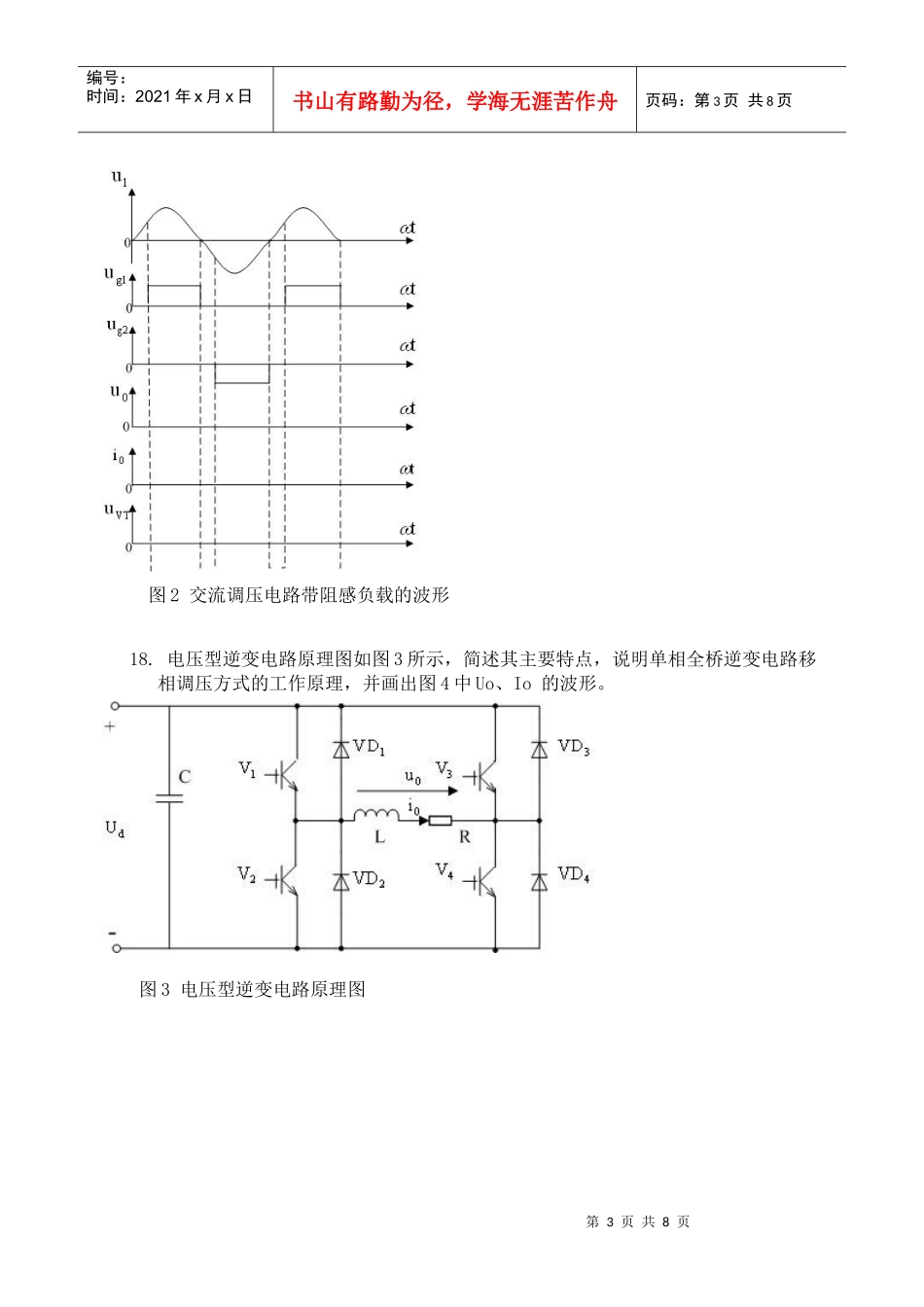

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页〈电力电子技术〉试卷（A）（100分）自控03-＿＿班姓名：＿＿＿＿＿学号：＿＿成绩：＿＿＿＿一、填空题（10小题、每题3分，共30分）1.按照驱动电路加在电力电子器件控制端和公共端之间信号的性质，可以将电力电子器件（电力二极管除外）分为__________驱动性（如__________）和__________驱动性（如_______________）2.三相桥式全控整流电路带电阻负载时触发角α的移相范围是________；三相桥式全控整流电路带阻感负载时且电感L值足够大，触发角α的移相范围是________。3.两类电力变换器通常分为四大类，即交流变直流、___________________、__________________和__________________。4.一般电力电子装置均采用几种过电流保护措施，以提高保护的可靠性和合理性，通常采用_____________________作为第一保护措施。5.使晶闸管导通的基本条件是：1）晶闸管承受正向___________________________；2）在门极上施加_________________________________。使晶闸管维持导通所必需的最小电流叫__________________。6.从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度称为________________，用α表示，也称________________________，晶闸管在一个电源周期中处于通态的电角度称为______________，用θ表示。7.升压斩波电路能使输出电压高于电源电压的关键原因有两个：一是_________储能之后具有使电压泵升的作用，二是___________可将输出电压保持住。8.由于电力电子器件处理的电功率较大，为了减少器件的损耗，提高效率，电力电子器件一般工作在____________状态。9.电力电子器件在开关过程中一般会产生电磁噪声，为了避免噪声对人耳产生刺激，可以使开关频率大于人耳的听觉极限频率，即开关频率高于___________。10.间接交流变流电路主要分为两类，一类是输出电压和频率均可变的_______________________、另一类是输出电压和频率均不变的_______________________。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页二、选择题：在下列各题的4个答案中选择1个正确的答案，并将答案的代号填在横线上。（5小题、每题1分，共5分）11.电导调制效应使得PN结在正向电流较大时压降仍然很低，维持在________左右，所以正向偏置的PN结表现为低阻态。A.2VB.1VC.0.3VD.不确定12.国标规定（）为晶闸管在环境温度为40℃和规定的冷却状态下，稳定结温不超过额定结温时所允许流过的最大工频正弦半波电流的平均值。A.额定电流B.通态平均电流C.维持电流D.有效电流13.绝缘栅双极晶体管（IGBT）综合了()的优点，因而具有良好的特性。A.GTO与晶体管B.GTO与GTRC.MOSFET与晶闸管D.MOSFET和GTR14.间接直流变流电路主要用于________。A．变频器B.DC-AC变换电路C.DC-DC变换电路D.开关电源15.硬开关电路存在的主要问题是（）。A.驱动问题B.保护问题C.开关损耗和开关噪声D.器件选择问题三、简答题（3小题、每题10分，共30分）16.简述PWM控制技术中的面积等效原理，说明同步调制和异步调制。17.简述交流调压电路的原理和主要用途，交流调压电路带阻感负载时原理图如图1所示，在图2中画出阻感负载时的输出电压、电流波形与晶闸管两端的电压波形，对波形进行简要说明；说明阻感时触发角α的移相范围。图1交流调压电路带阻感负载的原理图第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页图2交流调压电路带阻感负载的波形18.电压型逆变电路原理图如图3所示，简述其主要特点，说明单相全桥逆变电路移相调压方式的工作原理，并画出图4中Uo、Io的波形。图3电压型逆变电路原理图第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页图4电压型逆变电路移相调压方式的输出波形四、分析与计算题（3小题、第1小题10分，第2小题10分，第3小题15分,共35分）19.单相桥式全控整流电路如图5所示，已知=200V，负载中R=2Ω，L值极大，当α=45°时，要求:①在图5②求整流输出平均电压、电流,变压器二次电流有效...
