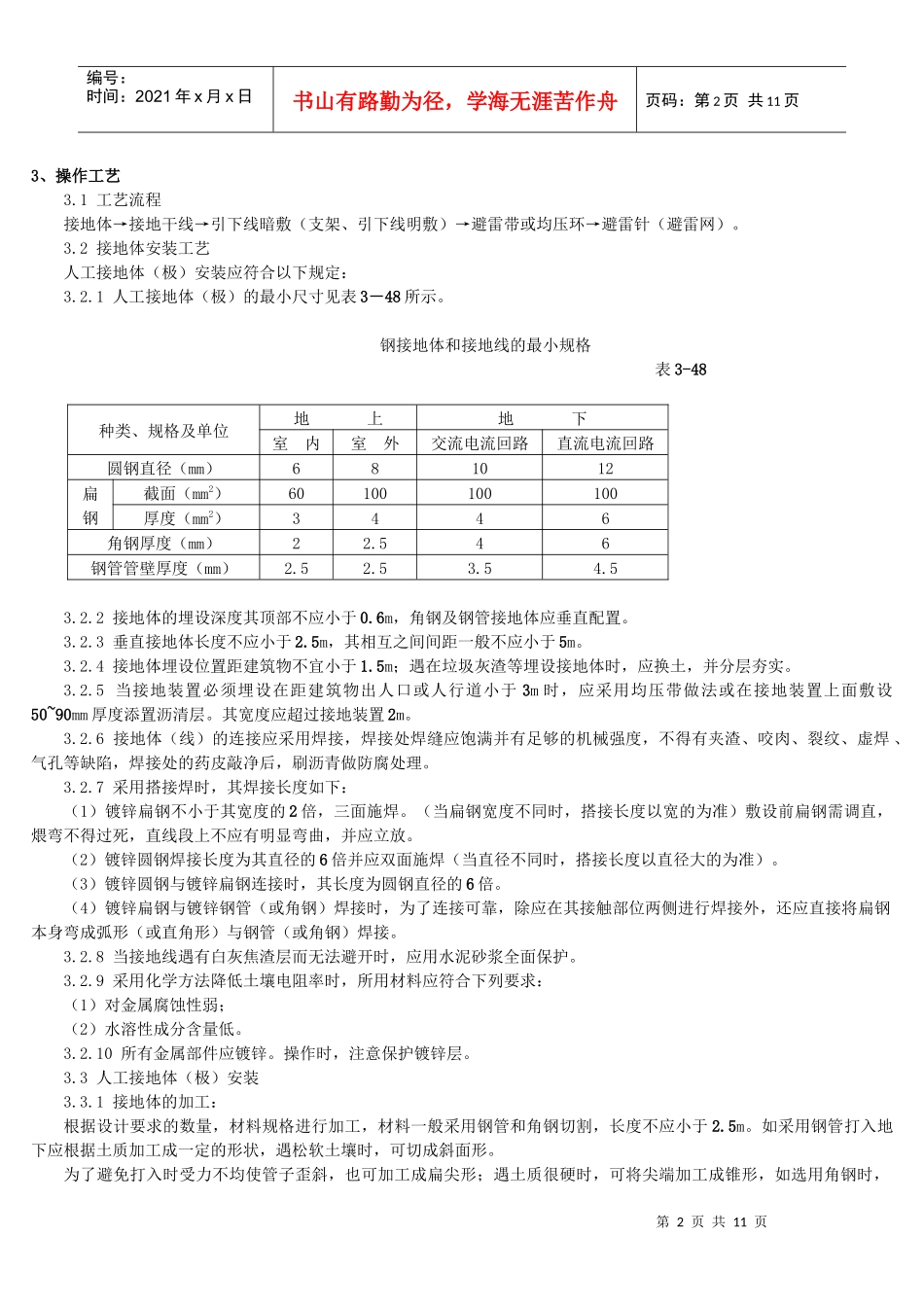

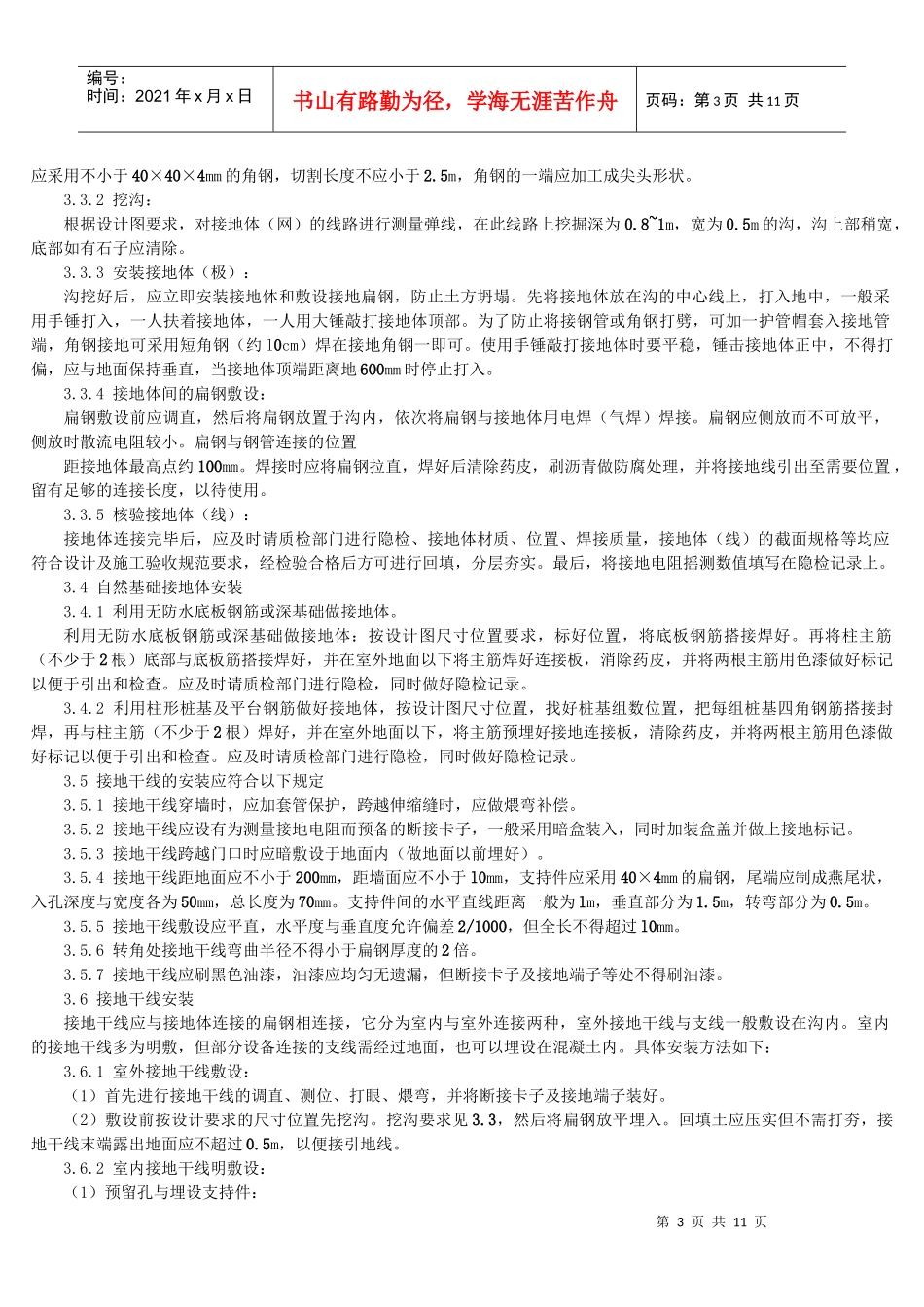

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页防雷及接地安装施工工艺标准（HFWX·QB/1-6-013-2004）1、范围本工艺标准适用于电力系统建筑工程的建筑物和构筑物的防雷及防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置。2、施工准备2.1材料要求2.1.1镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应注意采用冷镀锌还是采用热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。2.1.2镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。2.1.3电焊条、氧气、乙炔、沥青漆、混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。2.2主要机具2.2.1常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、大锤、冲击钻、电焊机、电焊工具等。2.3作业条件2.3.1接地体作业条件：（1）按设计位置清理好场地。（2）底板筋与柱筋连接处已绑扎完。（3）桩基内钢筋与柱筋连接处已绑扎完。2.3.2接地干线作业条件：（1）支架安装完毕。（2）保护管已预埋。（3）土建抹灰完毕。2.3.3支架安装作业条件：（1）各种支架已运到现场。（2）结构工程已完成。（3）室外必须有脚手架或爬梯。2.3.4防雷引下线暗敷设作业条件：（1）建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。（2）利用主筋作引下线时，钢筋绑扎完毕。2.3.5防雷引下线明敷设作业条件：（1）支架安装完毕。（2）建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。（3）土建外装修完毕。2.3.6避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。2.3.7避雷网安装作业条件：（1）接地体与引下线必须做完。（2）支架安装完毕。2.3.8避雷针安装作业条件：（1）接地体及引下线必须做完。（2）需要脚手架处，脚手架搭设完毕。（3）土建结构工程已完，并随结构施工做完预埋件。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页3、操作工艺3.1工艺流程接地体→接地干线→引下线暗敷（支架、引下线明敷）→避雷带或均压环→避雷针（避雷网）。3.2接地体安装工艺人工接地体（极）安装应符合以下规定：3.2.1人工接地体（极）的最小尺寸见表3－48所示。钢接地体和接地线的最小规格表3-48种类、规格及单位地上地下室内室外交流电流回路直流电流回路圆钢直径（mm）681012扁钢截面（mm2）60100100100厚度（mm2）3446角钢厚度（mm）22.546钢管管壁厚度（mm）2.52.53.54.53.2.2接地体的埋设深度其顶部不应小于0.6m，角钢及钢管接地体应垂直配置。3.2.3垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。3.2.4接地体埋设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。3.2.5当接地装置必须埋设在距建筑物出人口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设50~90mm厚度添置沥清层。其宽度应超过接地装置2m。3.2.6接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。3.2.7采用搭接焊时，其焊接长度如下：（1）镀锌扁钢不小于其宽度的2倍，三面施焊。（当扁钢宽度不同时，搭接长度以宽的为准）敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。（2）镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。（3）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。（4）镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本身弯成弧形（或直角形）与钢管（或角钢）焊接。3.2.8当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。3.2.9采用化学方法降低土壤电阻率时，所用材料应符合下列要求：（1）对金属腐蚀性弱；（2）水溶性成分含量低。3.2.10所有金属部件应镀锌。操作时，注意保护镀锌层。3.3人工接地体（极）安装3.3.1接地体的加工：根据设计要求的数量，材料规...
