电力系统分析试题及参考答案VIP免费

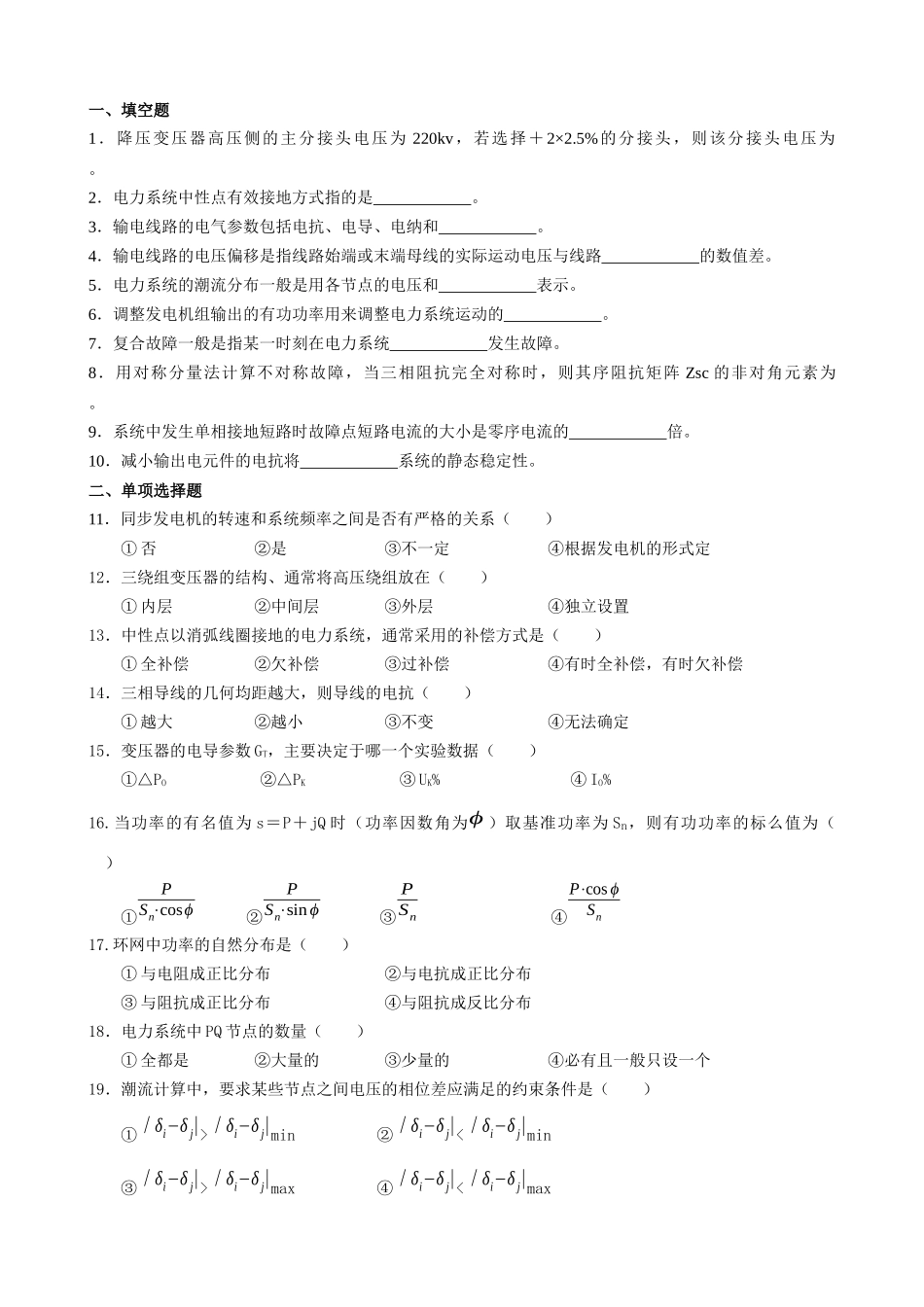

一、填空题1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为。2．电力系统中性点有效接地方式指的是。3．输电线路的电气参数包括电抗、电导、电纳和。4．输电线路的电压偏移是指线路始端或末端母线的实际运动电压与线路的数值差。5．电力系统的潮流分布一般是用各节点的电压和表示。6．调整发电机组输出的有功功率用来调整电力系统运动的。7．复合故障一般是指某一时刻在电力系统发生故障。8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为。9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的倍。10．减小输出电元件的电抗将系统的静态稳定性。二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（）①越大②越小③不变④无法确定15．变压器的电导参数GT，主要决定于哪一个实验数据（）①△PO②△PK③UK%④IO%16.当功率的有名值为s＝P＋jQ时（功率因数角为ϕ）取基准功率为Sn，则有功功率的标么值为（）①PSn⋅cosϕ②PSn⋅sinϕ③PSn④P⋅cosϕSn17.环网中功率的自然分布是（）①与电阻成正比分布②与电抗成正比分布③与阻抗成正比分布④与阻抗成反比分布18．电力系统中PQ节点的数量（）①全都是②大量的③少量的④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（）①｜δi−δj|>｜δi−δj|min②｜δi−δj|<｜δi−δj|min③｜δi−δj|>｜δi−δj|max④｜δi−δj|<｜δi−δj|max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（）①负载率②网损率③供电率④厂用电率21．电力系统的频率主要决定于（）①有功功率的平衡②无功功率的平衡③电压质量④电流的大小22．关于顺调压电压调整方式的描述，错误的是（）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（）①改变了电压损耗的数值②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（）①一相中出一现②同时在两相中出现③三相均不出现④只有故障相出现其它相不出现25．同步机的各种电抗间关系为()①xd>xq>xd>xrSub{size8{d}}'}{¿②xq>xd>xd'>xd}{¿③xd>xq>xd'>xd}{¿④xd>xd'>xq>xd}{¿26.若ac两相发生短路，则基准相选择为()①a相②b相③c相④a相和c27．下网K点发生两相短路接地，其复合序网为图所示()(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越()①低②高③不变④无法确定29．作为判据dPEdδ>0主要应用于分析简单系统的（）①暂态稳定②故障计算③静态稳定④调压计算30．分析简单系统的暂态稳定性可以应用（）①等耗量微增率准则②等面积定则③小干扰法④对称分量法三、简答题31．电力变压器的主要作用是什么？32．简单闭式网分为哪些类网络？33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？四、简算题35．某三相单回输电线路，采用LGJ－300型导线（计算外径25.2mm），已知三相导线正三角形布置，导线间距离D＝6m，求每公里线路的电抗值。36。.110KV单回架空线路，其参数如图所示，线路始端电压为116KV，末端负荷为15＋j10MVA，求该电力线路末端电压及始端输出的功率。37．某系统发电机组的单位调节功率为740MW/Hz，当负荷增大200MW时，发电机二次调频增发40MW，此时频差为0.2Hz，求负荷的单位调节功率。38．网K点发生两相短路接地，求K点短路电流值。五、综合题39．有一台降压变压...
