电气安装施工工艺图文全解析VIP免费

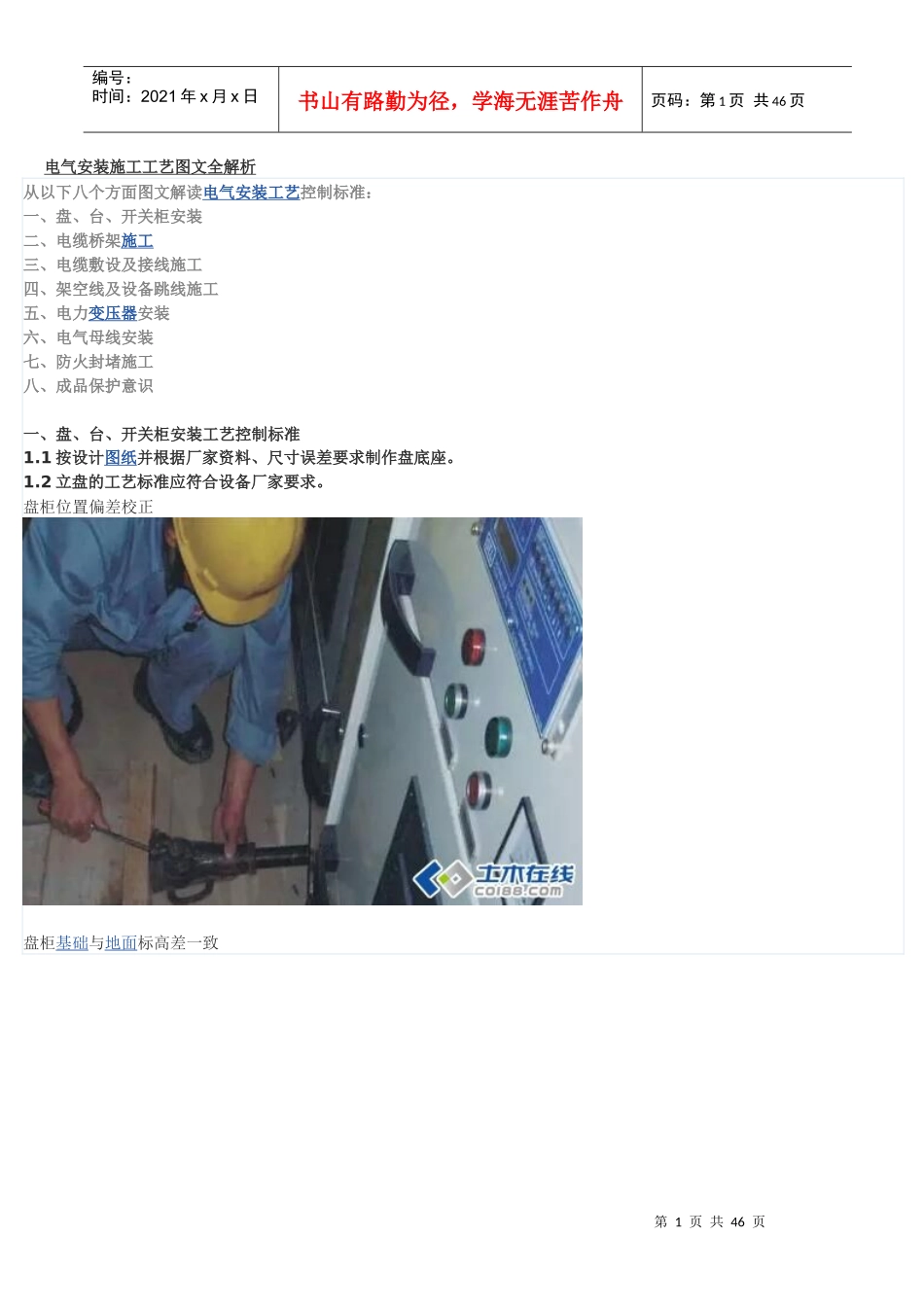

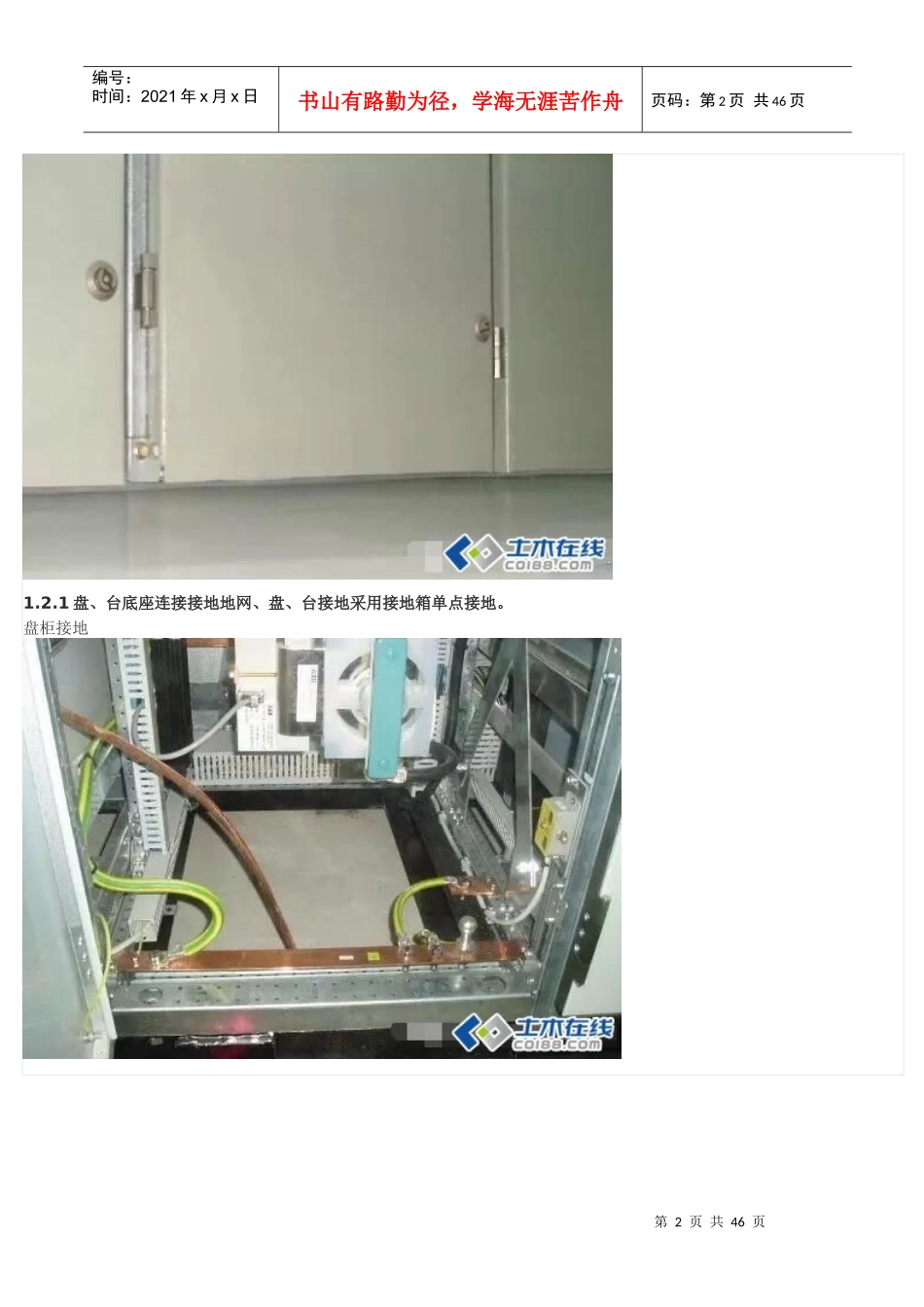

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页电气安装施工工艺图文全解析从以下八个方面图文解读电气安装工艺控制标准：一、盘、台、开关柜安装二、电缆桥架施工三、电缆敷设及接线施工四、架空线及设备跳线施工五、电力变压器安装六、电气母线安装七、防火封堵施工八、成品保护意识一、盘、台、开关柜安装工艺控制标准1.1按设计图纸并根据厂家资料、尺寸误差要求制作盘底座。1.2立盘的工艺标准应符合设备厂家要求。盘柜位置偏差校正盘柜基础与地面标高差一致第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页1.2.1盘、台底座连接接地地网、盘、台接地采用接地箱单点接地。盘柜接地第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页1.2.2盘、台立好盘后，必须包好防止盘内进灰尘，运行中烧坏卡件。主控电子柜第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页电子设备配电柜6KV手车式开关柜第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页汽水分析站人工取样盘二、电缆桥架施工工艺控制标准2.1根据设计院图纸、电缆敷设清册及现场情况确定电缆桥架的路径、位置、层数、规格。电缆桥架安装工艺第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页2.2支吊架一般直接焊在预埋件上，无预埋铁可用膨胀螺栓固定。在钢结构上可直接焊接固定，安装好后应对焊接部位补刷油漆。电缆支架应有明显接地且接地良好。支吊架焊在预埋件第7页共46页第6页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共46页支吊架用膨胀螺栓固定支吊架在钢结构直接焊接固定第8页共46页第7页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共46页2.3电缆支托架固定螺栓穿向应统一、横平竖直，同一层的托臂在同一水平面，其高低差不超过±5mm。电缆支架各层之间的距离三、电缆敷设及接线施工工艺控制标准3.1电缆预埋管埋设第9页共46页第8页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共46页3.1.1采购国标镀锌钢管，压制弯头时采用专用液压弯管机，保证电缆预埋管弯管质量。3.1.2在电缆沟道模板安装前完成电缆预埋管埋设施工，避免因电缆沟道凿孔埋管影响土建施工质量。电缆预埋管埋设施工3.1.3电缆预埋管埋设除了按图施工，还应考虑设备接线的实际位置，使电缆预埋管埋设一次到位，避免因埋管位置偏差影响电缆引上线的美观。整齐美观的电缆预埋管第10页共46页第9页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共46页3.1.4电缆预埋管埋设高度应基本一致，垂直度偏差≤2mm；除了同一位置电缆预埋管要求成排布置外，同一行和列的电缆预埋管埋设也要求成排布置，整齐规范。可以通过连通管或水平尺保证管口高度一致，采用拉线方法保证电缆预埋管行和列成排埋设。整齐美观的电缆管3.2电缆敷设第11页共46页第10页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共46页3.2.1电缆敷设前进行电缆走向的总体策划，电缆敷设应按设计路线，同一路径的电缆统一敷设，最好能绘出走向断面图，即通过某一点有多少电缆通过。同一通道内的电缆应避免交叉。电缆敷设工艺3.2.2根据规程规范高低电力电缆，强电、弱电控制电缆按由上而下配置。3.2.3电缆敷设区域的温度不应高于电缆的允许长期工作温度。电缆与管道保温层外表面平行敷设时其间距大于500mm，交叉时应大于200mm，无法达到时，应采取隔热保护措施。3.2.4电缆从电缆架引出采用开孔器开孔，安装电缆管烧焊固定，用阻燃软管接头连接。不用软管接头，保护管端用热塑第12页共46页第11页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共46页管热塑。电缆从电缆架引出3.2.5电缆敷设施工过程中先临时绑扎，等同一路径的...
