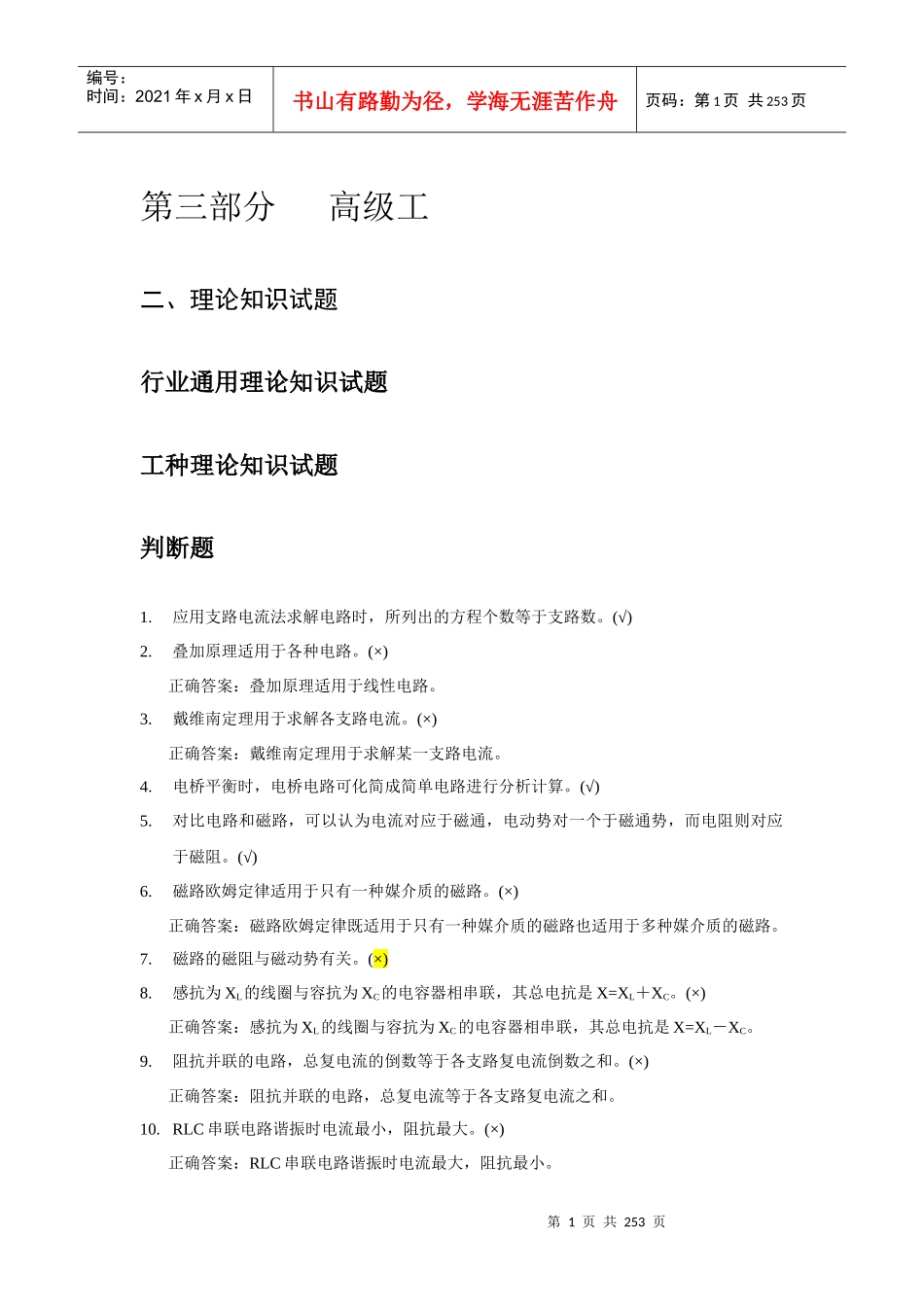

第1页共253页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共253页第三部分高级工二、理论知识试题行业通用理论知识试题工种理论知识试题判断题1.应用支路电流法求解电路时，所列出的方程个数等于支路数。(√)2.叠加原理适用于各种电路。(×)正确答案：叠加原理适用于线性电路。3.戴维南定理用于求解各支路电流。(×)正确答案：戴维南定理用于求解某一支路电流。4.电桥平衡时，电桥电路可化简成简单电路进行分析计算。(√)5.对比电路和磁路，可以认为电流对应于磁通，电动势对一个于磁通势，而电阻则对应于磁阻。(√)6.磁路欧姆定律适用于只有一种媒介质的磁路。(×)正确答案：磁路欧姆定律既适用于只有一种媒介质的磁路也适用于多种媒介质的磁路。7.磁路的磁阻与磁动势有关。(×)8.感抗为XL的线圈与容抗为XC的电容器相串联，其总电抗是X=XL＋XC。(×)正确答案：感抗为XL的线圈与容抗为XC的电容器相串联，其总电抗是X=XL－XC。9.阻抗并联的电路，总复电流的倒数等于各支路复电流倒数之和。(×)正确答案：阻抗并联的电路，总复电流等于各支路复电流之和。10.RLC串联电路谐振时电流最小，阻抗最大。(×)正确答案：RLC串联电路谐振时电流最大，阻抗最小。第2页共253页第1页共253页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共253页11.R-L-C并联电路发生谐振时阻抗最大。(√)12.不按正弦规律做周期性变化的电流或电压，称为非正弦周期电流或电压。(√)13.不按正弦规律变化的电流、电压、电动势，统称为非正弦交流电。(√)14.RL电路在过渡过程中换路定律是UL(0+)=UL(0-)。(×)正确答案：RL电路在过渡过程中换路定律是IL(0+)=IL(0-)。15.单相半波整流电路负载两端的电压Uo=0.9U2。(×)正确答案：单相半波整流电路负载两端的电压Uo=0.45U2。16.在三相整流电路中，负载上的直流电压平均值Ufz小于变压器次级电压U2。(×)正确答案：在三相整流电路中，负载上的直流电压平均值Ufz大于变压器次级电压U2。17.硅稳压管的稳压性质是利用PN结的反向击穿特性特性实现的。(√)18.硅稳压管稳压电路输出电压可以调节。(×)正确答案：硅稳压管稳压电路输出电压不可以调节。19.采用直流负反馈目的是稳定静态工作点，采用交流负反馈目的是改善放大电路的性能。(√)20.为了使变压器耦合的单管功率放大器有足够输出功率，允许功放三极管工作在极限状态。(√)21.RC桥式振荡器中既存在负反馈，又存在正反馈。(√)22.如不采取措施，直接耦合电路容易产生零点漂移现象。(√)23.逻辑代数中的0和1是代表两种不同的逻辑状态，并不表示数值的大小。(√)24.与非门的逻辑功能为：全1出0，有0出1。(√)25.当基本RS触发器的SD=0时，输出Q=1,Q=0。(√)26.主从型JK触发器，在CP的前沿触发，当J=K=1时，为计数状态。(×)正确答案：主从型JK触发器，在CP的后沿触发，当J=K=1时，为计数状态。27.D型触发器具有翻转和保持的逻辑功能。(×)正确答案：D型触发器具有置1、置０功能。28.在带大电感负载的单相全波可控整流电路中，不应接续流二极管。(×)正确答案：在带大电感负载的单相全波可控整流电路中，应接续流二极管。第3页共253页第2页共253页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共253页29.在晶闸管的单相全波电感性负载的整流电路中，负载两端不会出现负电压，续流二极管工作期间，晶闸管中没有电流通过。(√)30.单相半控桥式整流电路，带大电感负载时，必须并联续流二极管才能正常工作。(√)31.单相全控与半控桥式整流电路的最大导通角和最大控制角均为π。(√)32.三相半波可控整流电路需要3只晶闸管。(√)33.在三相半波可控整流电路，带电阻性负载时控制角的最大移相范围是150°。(√)34.三相半控桥式整流电路需要3只晶闸管，3只二极管。(√)35.三相半控桥整流电路对触发脉冲的要求与三相半波可控整流相同，一个周期需间隔为120°的三个触发脉冲。(√)36.光线示波器中振子的固有频率f0越小，其记录的波形越接近被测波形的实际值。(×)正确答案:光线示波器中振子的固有频率f0越大，其记录的波形越接近被测波形的实际值。37.与仪表配合使用...
