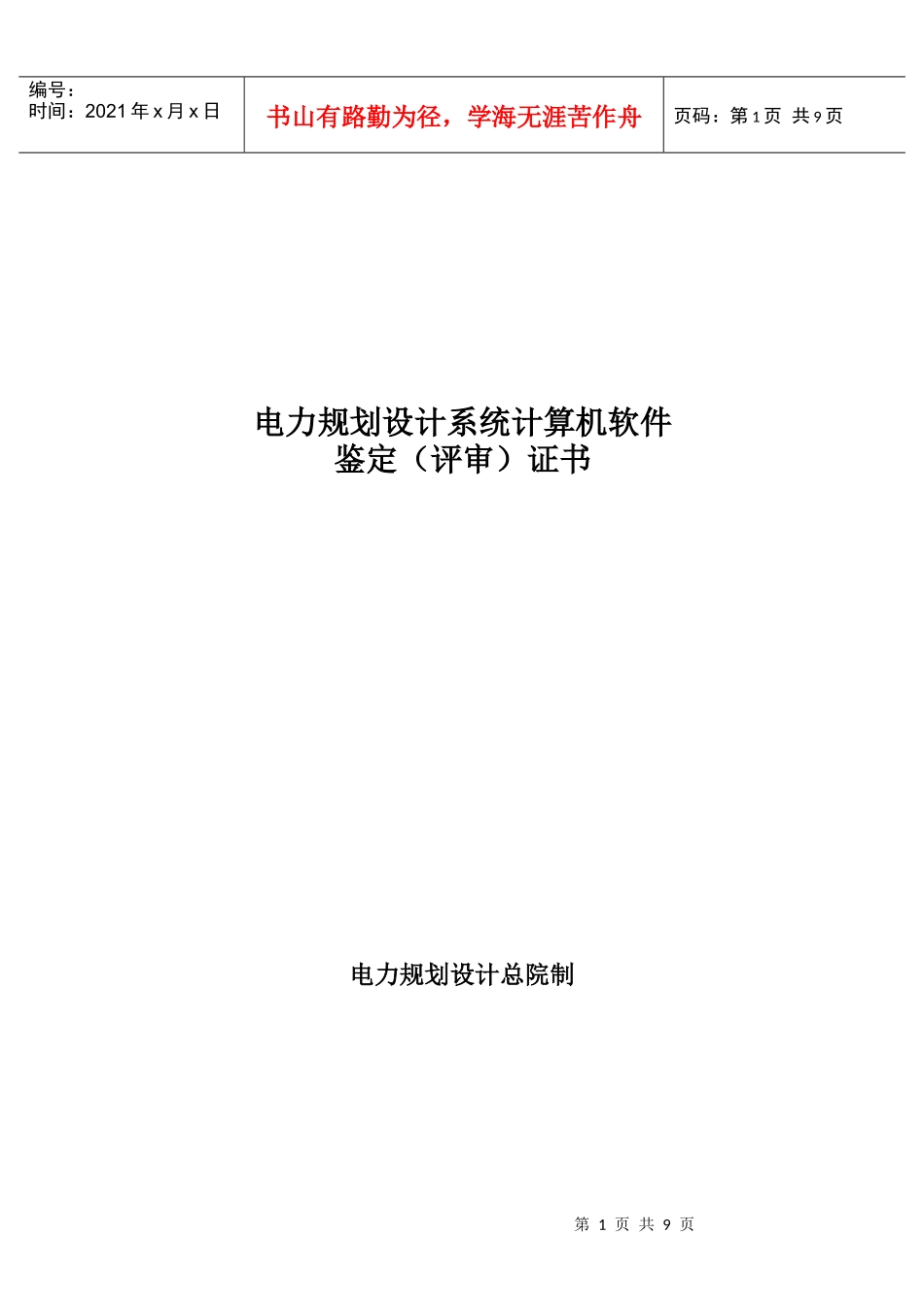

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电力规划设计系统计算机软件鉴定（评审）证书电力规划设计总院制第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页软件名称铁塔基础优化设计软件(TFOD)编制单位及人员主编单位山西省电力勘测设计院张孟奇贾建民郭青李晋珍参加单位________运行环境硬件：微机工作站（CPU486以上,内存16M以上）系统支持的打印机、绘图机等外围设备软件：Windows95/98/NT/2000,AutoCAD12.0及以上开发语言或工具VisualBasic5.0VisualC++6.0FORTRANPowerStation4.0软件编制起止日期1998年7月——1999年12月项目来源山西省电力勘测设计院编制依据1.《铁塔基础优化设计软件》任务书2.《铁塔基础优化设计软件》需求说明书3.架空送电线路杆塔设计技术规定（SDGJ94-90）；4.送电线路基础设计技术规定（SDGJ62-84）；第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页主要功能范围软件适用500kV及以下送电线路铁塔基础的计算和绘图；基础设计类型为：台阶式刚性基础、台阶式柔性基础、台阶式斜插基础、半掏挖直柱基础、半掏挖斜插基础、全掏挖基础、岩石嵌固基础。对基础进行优化设计及验算，优化设计以基础本体造价最优为目标。进行基础稳定计算和强度计算，进行基础配筋优选计算。施工图包括：配筋图、平面图、剖面图、平面布置图、底板配筋图、插入角钢图、地脚螺栓图、材料表及说明.数学物理模型或流程图第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页软件特点软件使用网格搜索法对基础进行以基础综合造价最低为目标的优化设计计算，并用二分法进行一维搜索以提高计算速度。与其它优化设计模型相比，有一定的独到之处。软件可较多地考虑各种实际的地质条件，可以根据不同工程的需要设计出不同的方案进行比较，使基础设计技术经济指标更趋于合理。软件界面友好，易学易用。本软件对汉字系统、AutoCAD的版本以及计算机的外设的依赖性较小。软件自动化程度高，实现了设计参数—设计计算（优化）—绘制施工图的一条龙设计，有效地提高了设计质量和设计水平。图面设计清晰美观。软件编制及试用情况1998.7-1998.9软件需求分析；1998.10–1998.12软件设计；1999．1-1999.5编码、调试；1999．6-1999.8自测试；1999.9-1999.12工程试用；软件在山西省电力勘测设计院设计的内蒙达拉特电厂—丰镇电厂、山西神头电厂—大同电厂、山西神头电厂—侯村变电站、山西侯村变电站—侯马变电站等500千伏和220千伏线路工程中使用。软件还在华东电力设计院设计的山西阳城—江苏淮阴500千伏送电工程、在河南省电力勘测设计院设计的南郑500千伏送电工程、在福建省电力勘测设计院设计的水口—泉洲500千伏送电工程、在青海电力设计院设计的桥—黄330千伏送电工程、在山东电力工程咨询院设计的潍坊—青岛500千伏送电工程、内蒙古电力勘测设计院设计的永丰II回500千伏送电工程中使用。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页主要技术文件及提供单位1．铁塔基础优化设计软件任务书2．铁塔基础优化设计软件需求分析说明书3．铁塔基础优化设计软件用户操作手册4．铁塔基础优化设计软件测试报告5．山西省电力勘测设计院软件鉴定(评审)证书以上文档由山西省电力勘测设计院提供。6．铁塔基础优化设计软件用户使用意见由华东电力设计院、河南省电力勘测设计院、福建省电力勘测设计院、青海电力设计院、山东电力工程咨询院、内蒙古电力勘测设计院提供。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页
