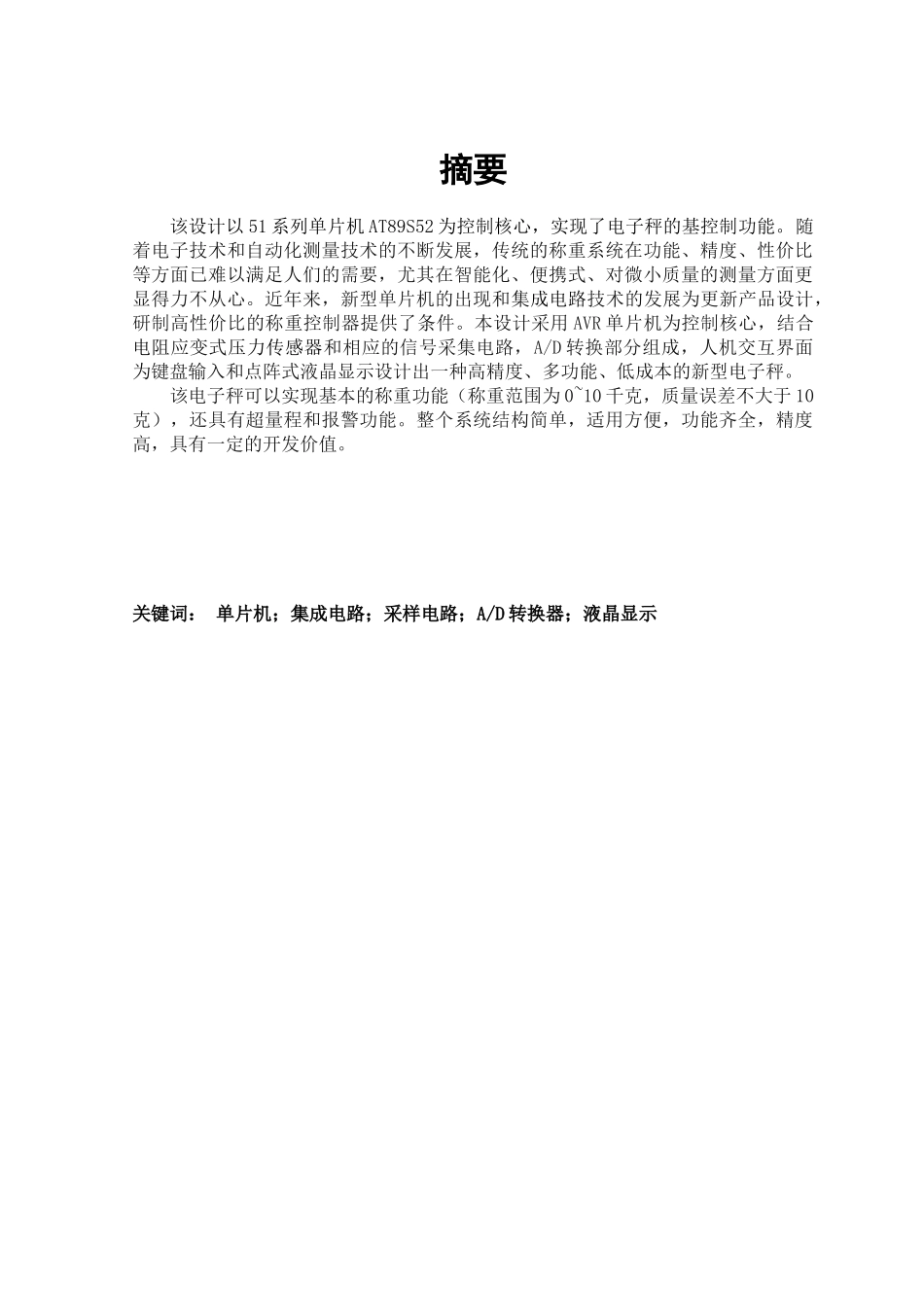

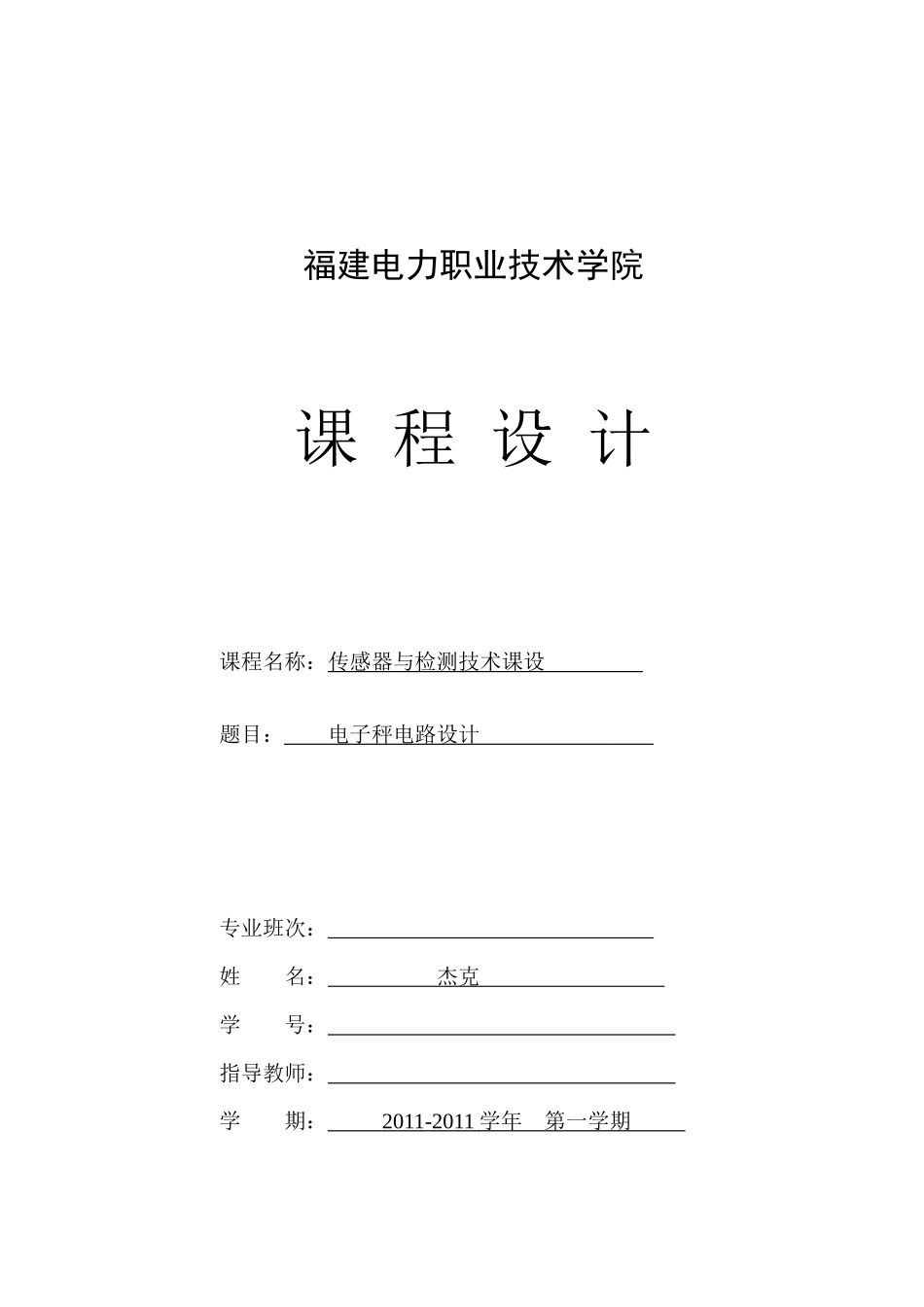

福建电力职业技术学院课程设计课程名称：传感器与检测技术课设题目：电子秤电路设计专业班次：姓名：杰克学号：指导教师：学期：2011-2011学年第一学期日期：2012.2.13-2012.2.20摘要该设计以51系列单片机AT89S52为控制核心，实现了电子秤的基控制功能。随着电子技术和自动化测量技术的不断发展，传统的称重系统在功能、精度、性价比等方面已难以满足人们的需要，尤其在智能化、便携式、对微小质量的测量方面更显得力不从心。近年来，新型单片机的出现和集成电路技术的发展为更新产品设计，研制高性价比的称重控制器提供了条件。本设计采用AVR单片机为控制核心，结合电阻应变式压力传感器和相应的信号采集电路，A/D转换部分组成，人机交互界面为键盘输入和点阵式液晶显示设计出一种高精度、多功能、低成本的新型电子秤。该电子秤可以实现基本的称重功能（称重范围为0~10千克，质量误差不大于10克），还具有超量程和报警功能。整个系统结构简单，适用方便，功能齐全，精度高，具有一定的开发价值。关键词：单片机；集成电路；采样电路；A/D转换器；液晶显示目录摘要..........................................................................I第一章绪论..................................................................31.1选题背景与意义.......................................................31.2称重传感器的基本知识.................................................31,3研究的现状...........................................................3第二章系统方案的设计........................................................62.1系统总体设计.........................................................62.2系统工作原理及设计基本思路...........................................62.3数据采样部分的方案确定...............................................7第三章系统硬件设计.........................................................103.1AT89S52单片机......................................................103.2称重传感器..........................................................103.3A/D转换器..........................................................113.4人机界面............................................................12第四章总结.................................................................13参考文献.....................................................................14第一章绪论1.1选题背景与意义50年代中期电子技术的渗入推动了衡器制造业的发展。60年代初期出现机电结合式电子衡器以来，经过40多年的不断改进与完善，我国电子衡器从最初的机电结合型发展到现在的全电子型和数字智能型。我国电子衡器的技术装备和检测试验手段基本达到国际90年代中期的水平。电子衡器制造技术及应用得到了新发展。电子秤是称重技术中的一种新型仪表，广泛应用于各种场合。电子秤与机械秤比较有体积小、重量轻、结构简单、价格低、实用价值强、维护方便等特点，可在各种环境工作，重量信号可远传，易于实现重量显示数字化易于与计算机联网，实现生产过程自动化，提高劳动生产率。电子秤还具有自动零点追踪，超负荷显示自动熄灭之特点，对发展电子设备具有现实意义。1.2称重传感器的基本知识1.定义GB/T7551-1997《称重传感器》考虑到使用地点的重力加速度(g)和空气浮力(f)的影响后，通过把其中一种被测量(质量)转换成另外一种被测量(输出)来测量质量的力传感器。2.组成敏感元件+传感元件+测量电路(其中：敏感元件------电阻应变计；传感元件-------单性体；测量电路--------惠斯通电桥)1,3研究的现状1.影响因素随着科技的进步，对电子秤的要求也越来越高。影响精度的主要因素有；机械结构、传感器和数字仪表，使得非线性误差变大，为了保证准确、稳定的显示，仪表内部分辨率（只要是ADC的分辨率）一般要比外部显示分辨率高4倍以上，这就要求所采也一样的ADC具有足够的转换位数，而采用高精度的ADC，自然增加了系统的成本。2...
