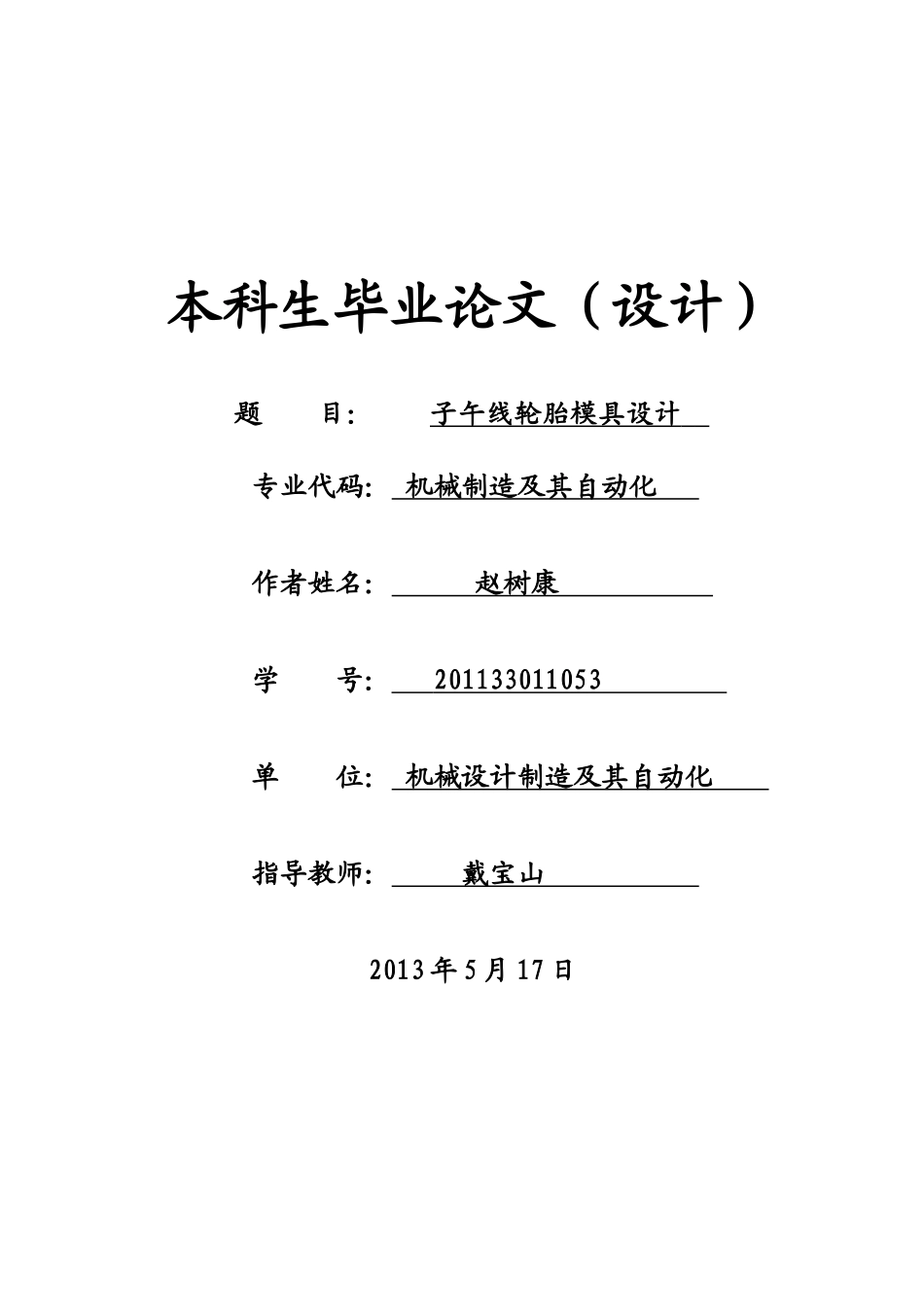

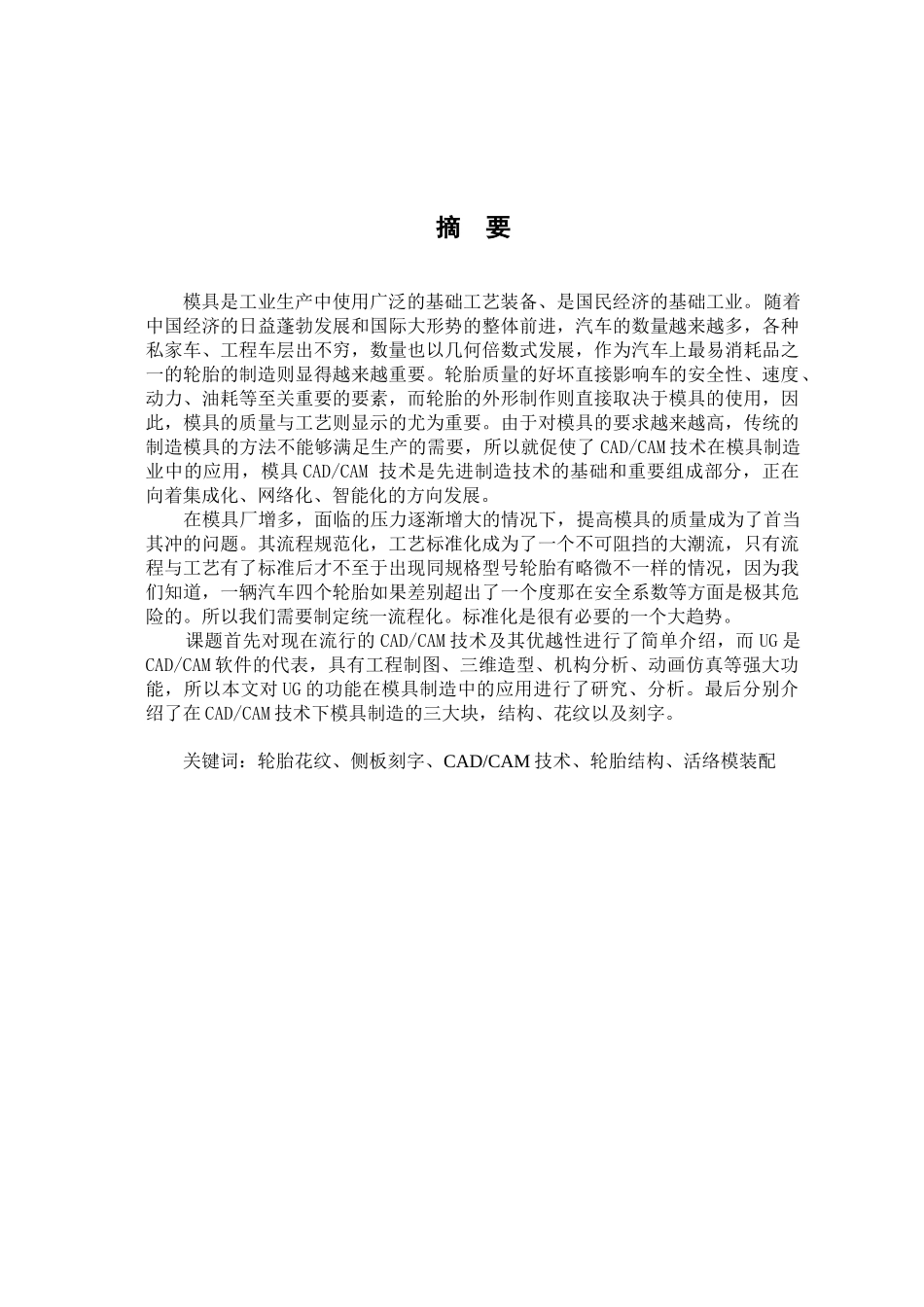

本科生毕业论文（设计）题目：子午线轮胎模具设计专业代码：机械制造及其自动化作者姓名：赵树康学号：201133011053单位：机械设计制造及其自动化指导教师：戴宝山2013年5月17日摘要模具是工业生产中使用广泛的基础工艺装备、是国民经济的基础工业。随着中国经济的日益蓬勃发展和国际大形势的整体前进，汽车的数量越来越多，各种私家车、工程车层出不穷，数量也以几何倍数式发展，作为汽车上最易消耗品之一的轮胎的制造则显得越来越重要。轮胎质量的好坏直接影响车的安全性、速度、动力、油耗等至关重要的要素，而轮胎的外形制作则直接取决于模具的使用，因此，模具的质量与工艺则显示的尤为重要。由于对模具的要求越来越高，传统的制造模具的方法不能够满足生产的需要，所以就促使了CAD/CAM技术在模具制造业中的应用，模具CAD/CAM技术是先进制造技术的基础和重要组成部分，正在向着集成化、网络化、智能化的方向发展。在模具厂增多，面临的压力逐渐增大的情况下，提高模具的质量成为了首当其冲的问题。其流程规范化，工艺标准化成为了一个不可阻挡的大潮流，只有流程与工艺有了标准后才不至于出现同规格型号轮胎有略微不一样的情况，因为我们知道，一辆汽车四个轮胎如果差别超出了一个度那在安全系数等方面是极其危险的。所以我们需要制定统一流程化。标准化是很有必要的一个大趋势。课题首先对现在流行的CAD/CAM技术及其优越性进行了简单介绍，而UG是CAD/CAM软件的代表，具有工程制图、三维造型、机构分析、动画仿真等强大功能，所以本文对UG的功能在模具制造中的应用进行了研究、分析。最后分别介绍了在CAD/CAM技术下模具制造的三大块，结构、花纹以及刻字。关键词：轮胎花纹、侧板刻字、CAD/CAM技术、轮胎结构、活络模装配AbstractInrecentyears,withtherapiddevelopmentoftheautomotiveindustryandasignificantincreaseincarownership,makingcarsincreasinglycloselinkswiththepeople'slife,trafficsafetyissuesareincreasinglyprominent.Increaseincaraccidentscausedbythelossoflifeandpropertydamage,havebecomeasocialproblemthatcannotbeignored.Automobilesafetyisveryimportant.Automobilesafetydesignasawholetakesintoaccount,inthetimeoftheaccidenttominimizethechanceofoccupantinjuries,sothepassivesafetyofvehiclesandrelatedequipmentincreasedbythemajorityofthepeopleofconcern.Soweneedaspecialtypeofbrakelights,moreintuitive,morevisualimpactofthebrakesignaltoremindtherearvehicledriversidentifyemergencystoporslowbrakeinatimelymanner,soastomoreeffectivelyreducevehiclecollisionoccurs.Thisdeviceisdesignedbybrakepedaltravel,whichmakemultiplehighbrakerearlanternslitandextinguishedonebyone,itsworkingprincipleismainlydrivenbythebrakepedalpressuresensorstransmitelectricalsignals,bysingle-chipcomputertoreceiveandprocesssignals,thusdecidedtoconnectordisconnectthebrakelightsset,multiplehighbrakerearlanternslitandextinguishedonebyone,finalwarningreachedtherearofvehicledrivers.Keywords：trafficsafety;brakelights;pressuresensor;brakesandslowbrake目录第1章绪论................................................51.1子午线轮胎简介及其特点1.2模具CAD/CAM技术及其优越性1.3UG/GRIP介绍第2章子午线轮胎模具结构设计和装配........................................62.1模具结构设计要求2.1.1子午线轮胎模具结构设计技术要求2.1.2模具的选材2.1.3模具的设计特点和要求2.1.4模具的精度和粗糙度要求2.2活络模的装配2.2.1建立活络模零部件三维模型2.2.2装配过程2.3本章小结........................................................................................................................8第3章子午线轮胎模具花纹设计......................................................93.1子午线轮胎的花纹3.1.1胎面花纹的组成与作用3.1.2对胎面花纹的要求3.1.3胎面花纹的类型3.1.4花纹沟深度3.2子午线轮胎花...
