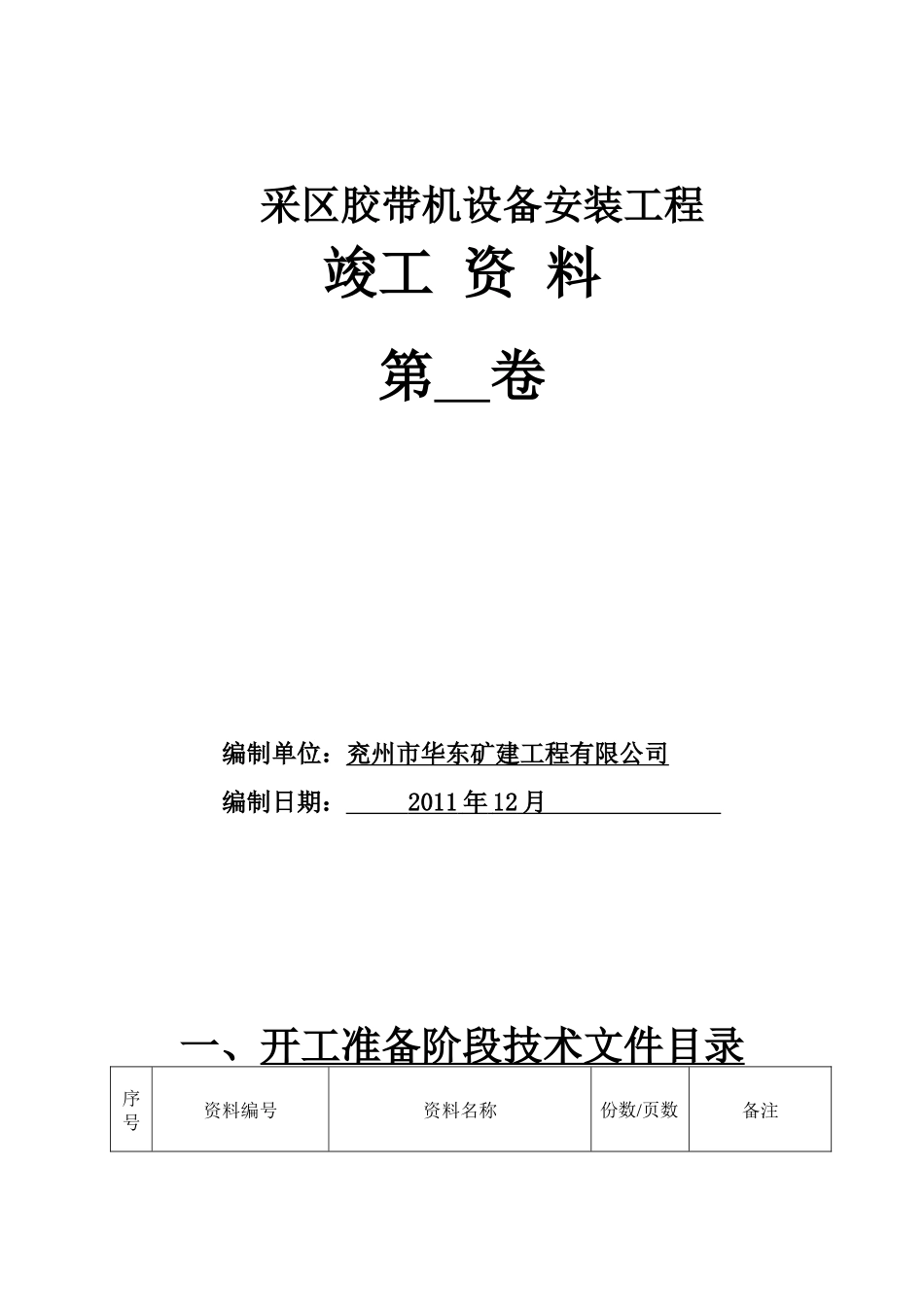

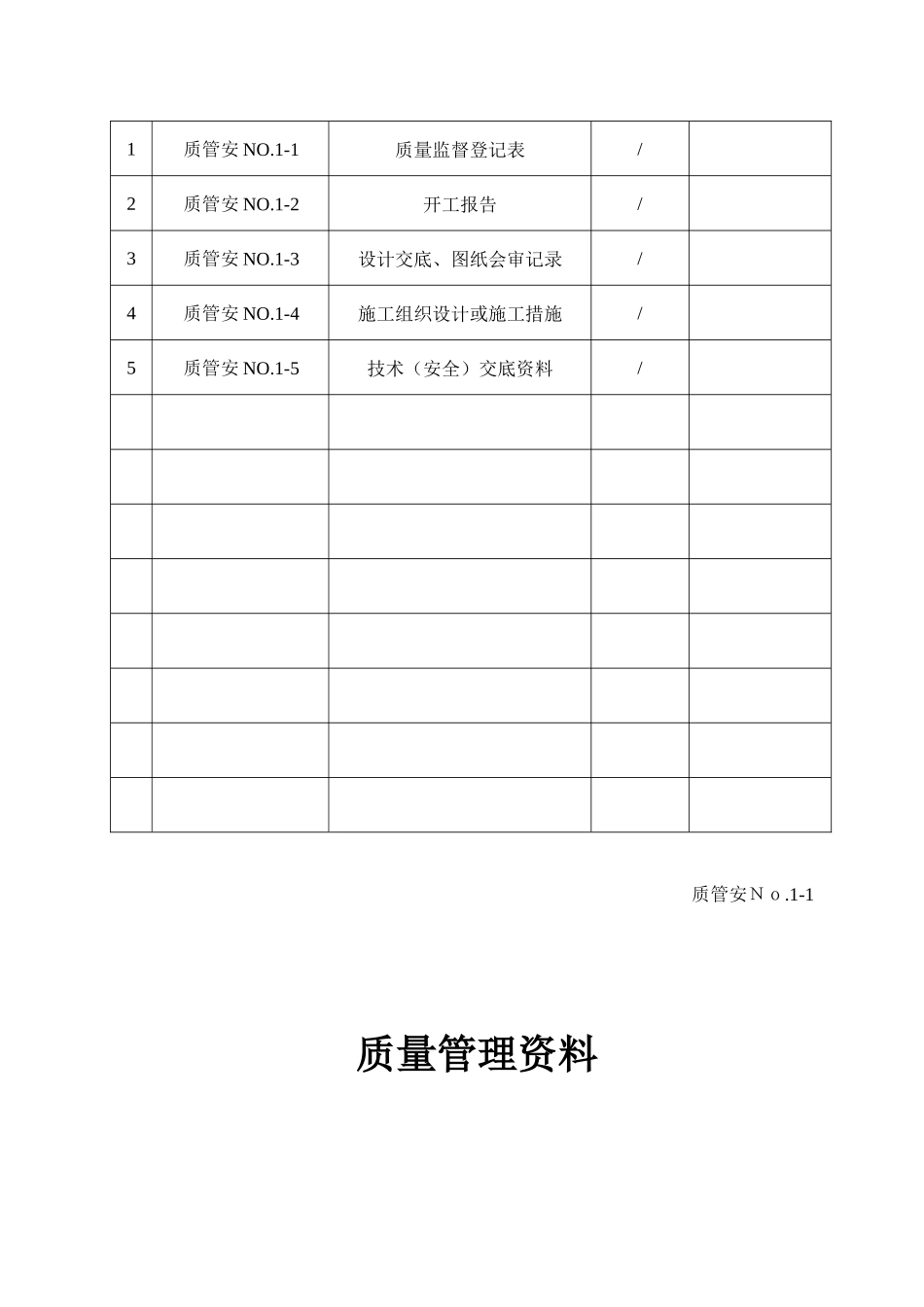

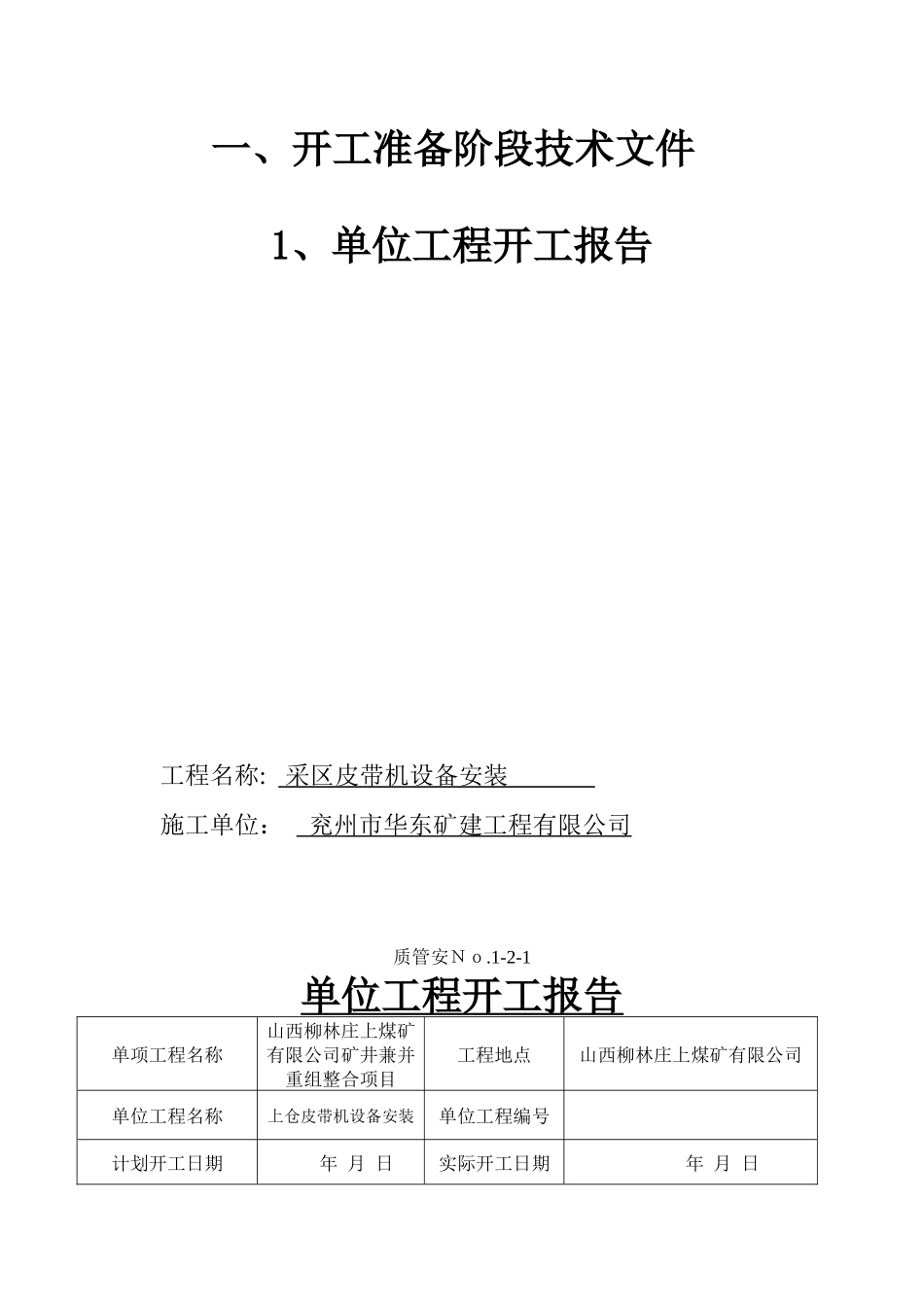

采区胶带机设备安装工程竣工资料第卷编制单位：兖州市华东矿建工程有限公司编制日期：2011年12月一、开工准备阶段技术文件目录序号资料编号资料名称份数/页数备注1质管安NO.1-1质量监督登记表/2质管安NO.1-2开工报告/3质管安NO.1-3设计交底、图纸会审记录/4质管安NO.1-4施工组织设计或施工措施/5质管安NO.1-5技术（安全）交底资料/质管安Ｎｏ.1-1质量管理资料一、开工准备阶段技术文件1、单位工程开工报告工程名称:采区皮带机设备安装施工单位：兖州市华东矿建工程有限公司质管安Ｎｏ.1-2-1单位工程开工报告单项工程名称山西柳林庄上煤矿有限公司矿井兼并重组整合项目工程地点山西柳林庄上煤矿有限公司单位工程名称上仓皮带机设备安装单位工程编号计划开工日期年月日实际开工日期年月日施工单位名称兖州市华东矿建工程有限公司工程造价(万元)工程简要内容及工量采区皮带安装内容包括皮带机头机尾驱动机构、支架系统、电缆、开关等。皮带机型号DTL100/63/2*90，皮带长度1015米；电机型号YB2-280M-4功率2×90KW;减速机型号B3SH07+F；液力偶合器型号YO×Ⅱ2500；制动器型号BYWZ5-400/121;张紧绞车型号JH-8;电缆型号MYP3*70+1*25，长度250米，依据《煤矿安全规程》及相关标准规范要求电缆悬挂钩间距1米。建设单位：（公章）年月日监理单位：（公章）年月日基建部（公章）年月日施工单位：（公章）年月日本表参照《煤炭建设工程质量技术资料管理规定与评级办法》编制，如有调整可增加目质量管理资料一、开工准备阶段技术文件2、设计交底、图纸会审记录工程名称:采区皮带机设备安装施工单位:兖州市华东矿建工程有限公司质管安Ｎｏ.1-3-1设计交底、图纸会审记录单位工程名称采区皮带机设备安装主持单位负责人参加单位及人员建设单位：山西柳林庄上煤矿有限公司设计单位：山西省煤炭规划设计院监理单位：山西省煤炭建设监理有限公司施工单位：兖州市华东矿建工程有限公司图纸名称存在问题及意见解决意见设计单位：（签章）年月日建设单位：（签章）年月日监理单位：（签章）年月日施工单位：（签章）年月日质管安Ｎｏ.1-4质量管理资料一、开工准备阶段技术文件3、施工组织设计或施工措施工程名称:采区皮带机设备安装施工单位：兖州市华东矿建工程有限公司山西柳林庄上煤矿有限公司采区运输皮带设备安装施工技术措施建设单位：山西柳林庄上煤矿有限公司施工单位：兖州市华东矿建工程有限公司2011年7月1日山西柳林庄上煤矿有限公司采区运输皮带设备安装技术措施建设单位：山西柳林庄上煤矿有限公司施工单位：兖州市华东矿建工程有限公司2011年11月10日采区运输皮带安装技术措施审批表规程名称采区运输皮带安装技术措施审批时间2011年月日矿长项目经理总工程师技术负责人安全矿长安全负责人机电矿长技术员通风矿长施工队长技术科长基建矿长监理工程师采区运输皮带安装技术措施概述山西柳林庄上煤矿有限公司采区运输皮带设备安装工程是庄上煤矿兼并重组改扩建工程中的重点项目。采区运输皮带担负矿上出煤主要运输系统，安装机头驱动装置、安装皮带架、安装机尾张紧小车以及与皮带相关的电控设备一套。一、工程名称：采区皮带设备安装主斜皮带机技术参数如下：1、皮带的带宽B=1m。2、输送能力：630T/h。3、带速V=3.15m/s。4、运输距离500m二、施工组织三、劳动力配备劳动力配备计划列于下表中：劳动力配备计划表序号工种名称准备期人数施工期人数备注1安装钳工15212电工133瓦斯检查员134小绞车司机115信号工116电焊工167把钩工13合计2135四、作业方式：安装机头机尾时为早8：00——16：00单班作业，安装机架及铺设皮带时为三班作业。五、施工前的准备工作1、了解设计图纸、对照图纸，认真校核设备基础。2、准备好施工所需工器具及材料。3、明确施工工艺。方法及步骤，确保工程进行按时完成。六、施工工艺1、先利用绞车将皮带主机、二节、卸载臂等不易人工抗运的大件拖运至安装位置，然后采用手拉葫芦将皮带主机调整方向后，根据施工中心线，确定机头安装中心，标定基准点。调整尺寸，采用地锚固定主机，锚杆采用ф20х2000mm螺纹锚杆全长锚固，用钢丝绳套或10T链子与地锚拉紧、拉牢，形成一个整...
