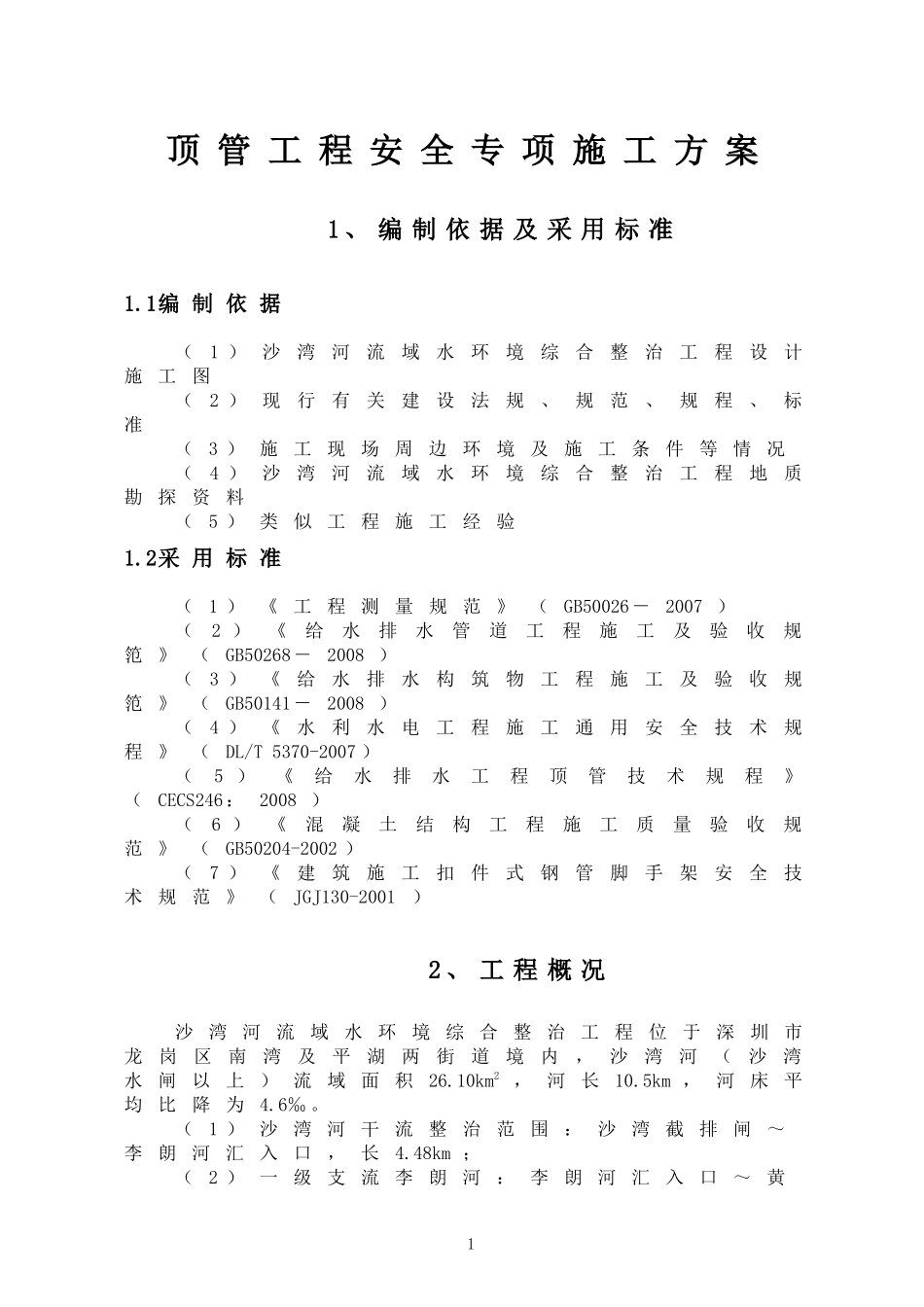

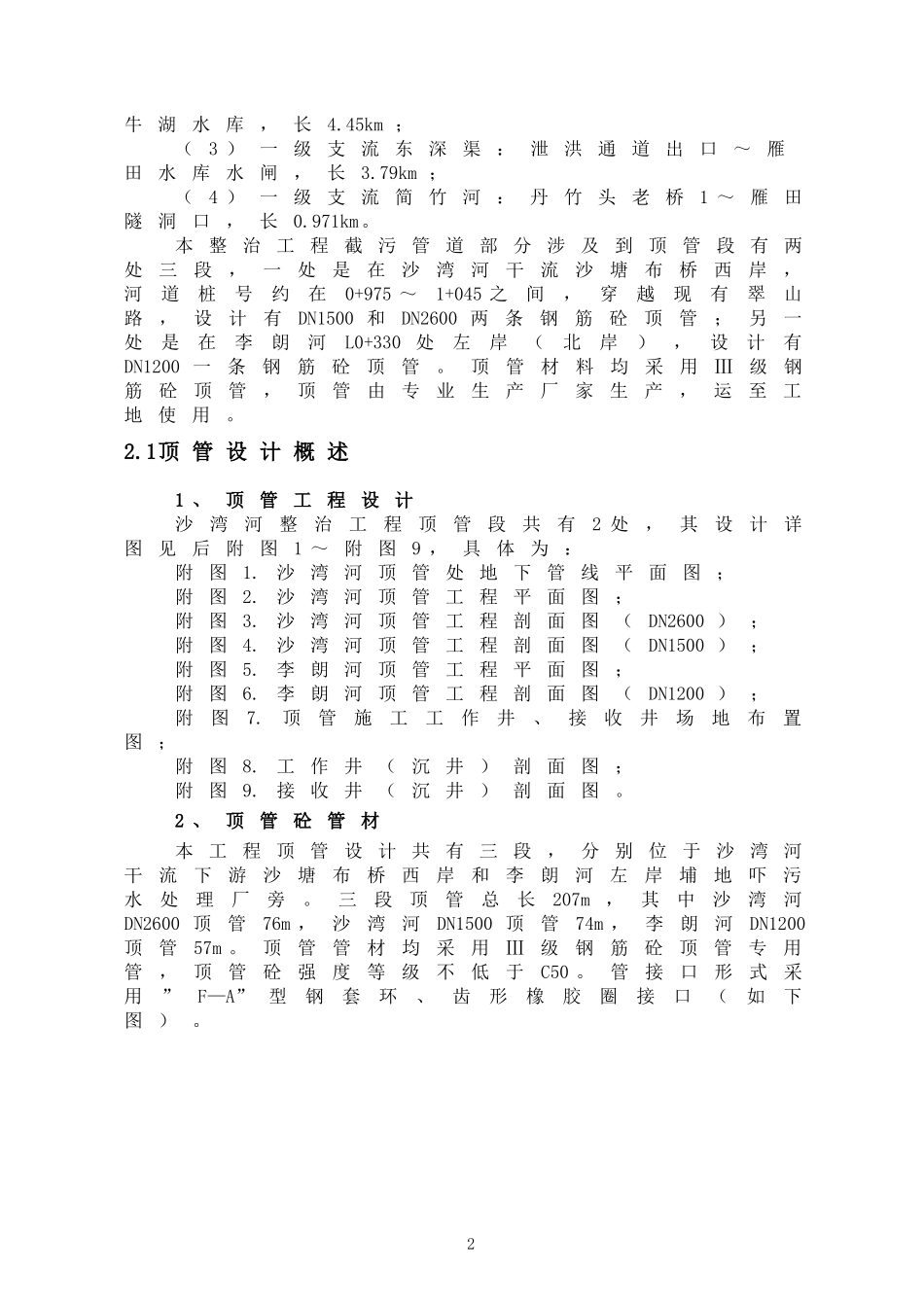

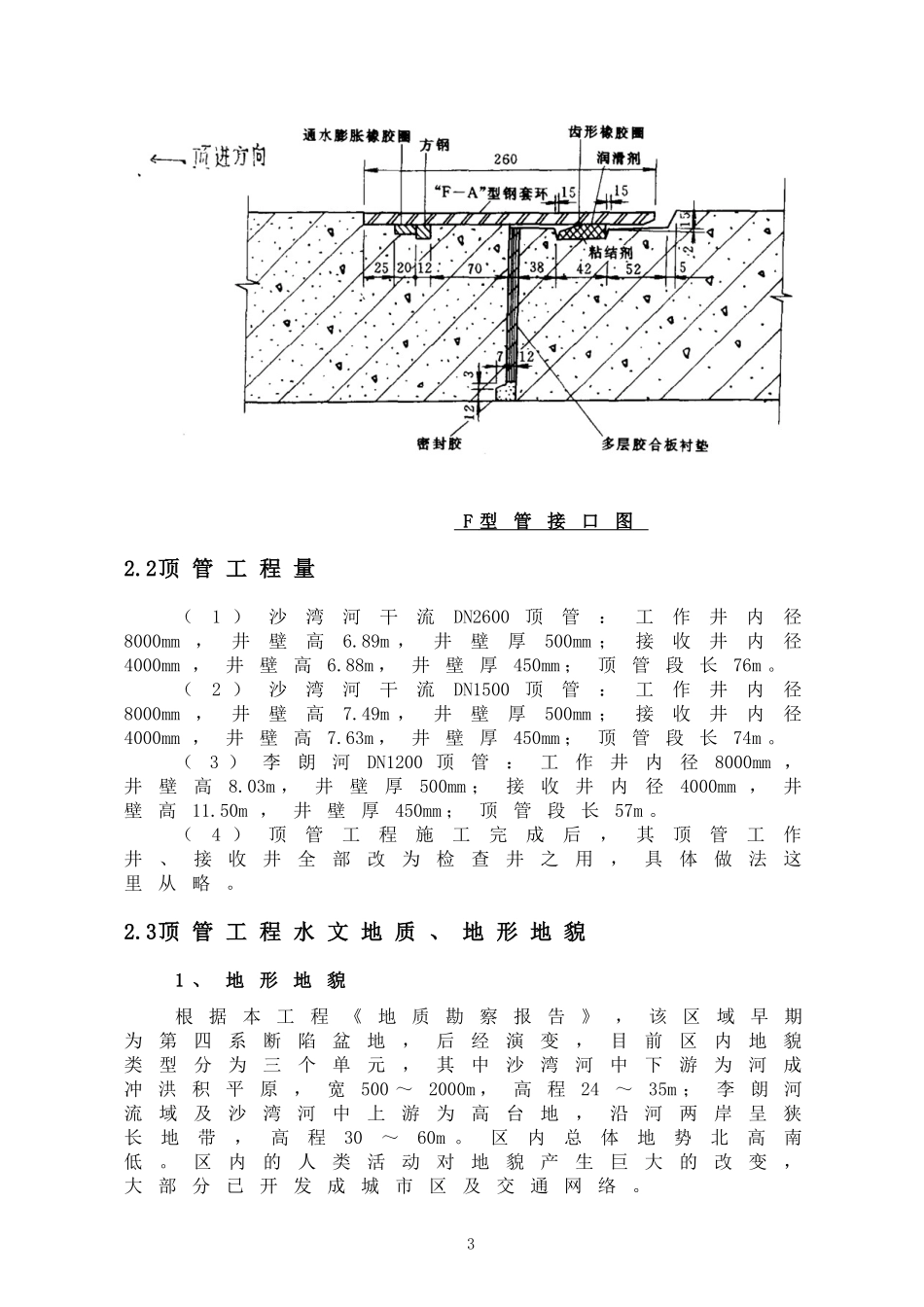

顶管工程安全专项施工方案1、编制依据及采用标准1.1编制依据（1）沙湾河流域水环境综合整治工程设计施工图（2）现行有关建设法规、规范、规程、标准（3）施工现场周边环境及施工条件等情况（4）沙湾河流域水环境综合整治工程地质勘探资料（5）类似工程施工经验1.2采用标准（1）《工程测量规范》（GB50026－2007）（2）《给水排水管道工程施工及验收规笵》（GB50268－2008）（3）《给水排水构筑物工程施工及验收规笵》（GB50141－2008）（4）《水利水电工程施工通用安全技术规程》（DL/T5370-2007）（5）《给水排水工程顶管技术规程》（CECS246：2008）（6）《混凝土结构工程施工质量验收规范》（GB50204-2002）（7）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2、工程概况沙湾河流域水环境综合整治工程位于深圳市龙岗区南湾及平湖两街道境内，沙湾河（沙湾水闸以上）流域面积26.10km2，河长10.5km，河床平均比降为4.6‰。（1）沙湾河干流整治范围：沙湾截排闸～李朗河汇入口，长4.48km；（2）一级支流李朗河：李朗河汇入口～黄1牛湖水库，长4.45km；（3）一级支流东深渠：泄洪通道出口～雁田水库水闸，长3.79km；（4）一级支流简竹河：丹竹头老桥1～雁田隧洞口，长0.971km。本整治工程截污管道部分涉及到顶管段有两处三段，一处是在沙湾河干流沙塘布桥西岸，河道桩号约在0+975～1+045之间，穿越现有翠山路，设计有DN1500和DN2600两条钢筋砼顶管；另一处是在李朗河L0+330处左岸（北岸），设计有DN1200一条钢筋砼顶管。顶管材料均采用Ⅲ级钢筋砼顶管，顶管由专业生产厂家生产，运至工地使用。2.1顶管设计概述1、顶管工程设计沙湾河整治工程顶管段共有2处，其设计详图见后附图1～附图9，具体为：附图1.沙湾河顶管处地下管线平面图；附图2.沙湾河顶管工程平面图；附图3.沙湾河顶管工程剖面图（DN2600）；附图4.沙湾河顶管工程剖面图（DN1500）；附图5.李朗河顶管工程平面图；附图6.李朗河顶管工程剖面图（DN1200）；附图7.顶管施工工作井、接收井场地布置图；附图8.工作井（沉井）剖面图；附图9.接收井（沉井）剖面图。2、顶管砼管材本工程顶管设计共有三段，分别位于沙湾河干流下游沙塘布桥西岸和李朗河左岸埔地吓污水处理厂旁。三段顶管总长207m，其中沙湾河DN2600顶管76m，沙湾河DN1500顶管74m，李朗河DN1200顶管57m。顶管管材均采用Ⅲ级钢筋砼顶管专用管，顶管砼强度等级不低于C50。管接口形式采用”F—A”型钢套环、齿形橡胶圈接口（如下图）。2F型管接口图2.2顶管工程量（1）沙湾河干流DN2600顶管：工作井内径8000mm，井壁高6.89m，井壁厚500mm；接收井内径4000mm，井壁高6.88m，井壁厚450mm；顶管段长76m。（2）沙湾河干流DN1500顶管：工作井内径8000mm，井壁高7.49m，井壁厚500mm；接收井内径4000mm，井壁高7.63m，井壁厚450mm；顶管段长74m。（3）李朗河DN1200顶管：工作井内径8000mm，井壁高8.03m，井壁厚500mm；接收井内径4000mm，井壁高11.50m，井壁厚450mm；顶管段长57m。（4）顶管工程施工完成后，其顶管工作井、接收井全部改为检查井之用，具体做法这里从略。2.3顶管工程水文地质、地形地貌1、地形地貌根据本工程《地质勘察报告》，该区域早期为第四系断陷盆地，后经演变，目前区内地貌类型分为三个单元，其中沙湾河中下游为河成冲洪积平原，宽500～2000m，高程24～35m；李朗河流域及沙湾河中上游为高台地，沿河两岸呈狭长地带，高程30～60m。区内总体地势北高南低。区内的人类活动对地貌产生巨大的改变，大部分已开发成城市区及交通网络。32、地层结构整治河道沿线覆盖层主要有第四系人工填土（，分为杂填土、冲填土、素填土）、第四系淤积层（，岩性为淤泥）、第四系冲洪积层（，岩性为粉质粘土、粉砂、砾砂、卵石）及残积层（，岩性为粉质性土），下伏基岩有侏罗系（）中下统塘厦组石英砂岩（），砾岩。现按其成因，自上而下以沙湾河干流为例分述如下（李朗河从略）：（1）第四系人工填土层，主要有杂填土、冲填土及素填土三种类型：①杂填土：杂色，主要由粘性土、砂砾及碎石、块石堆填而成，局部夹含水泥块、砖角、塑料袋等建筑垃圾或生活垃圾，结构...
