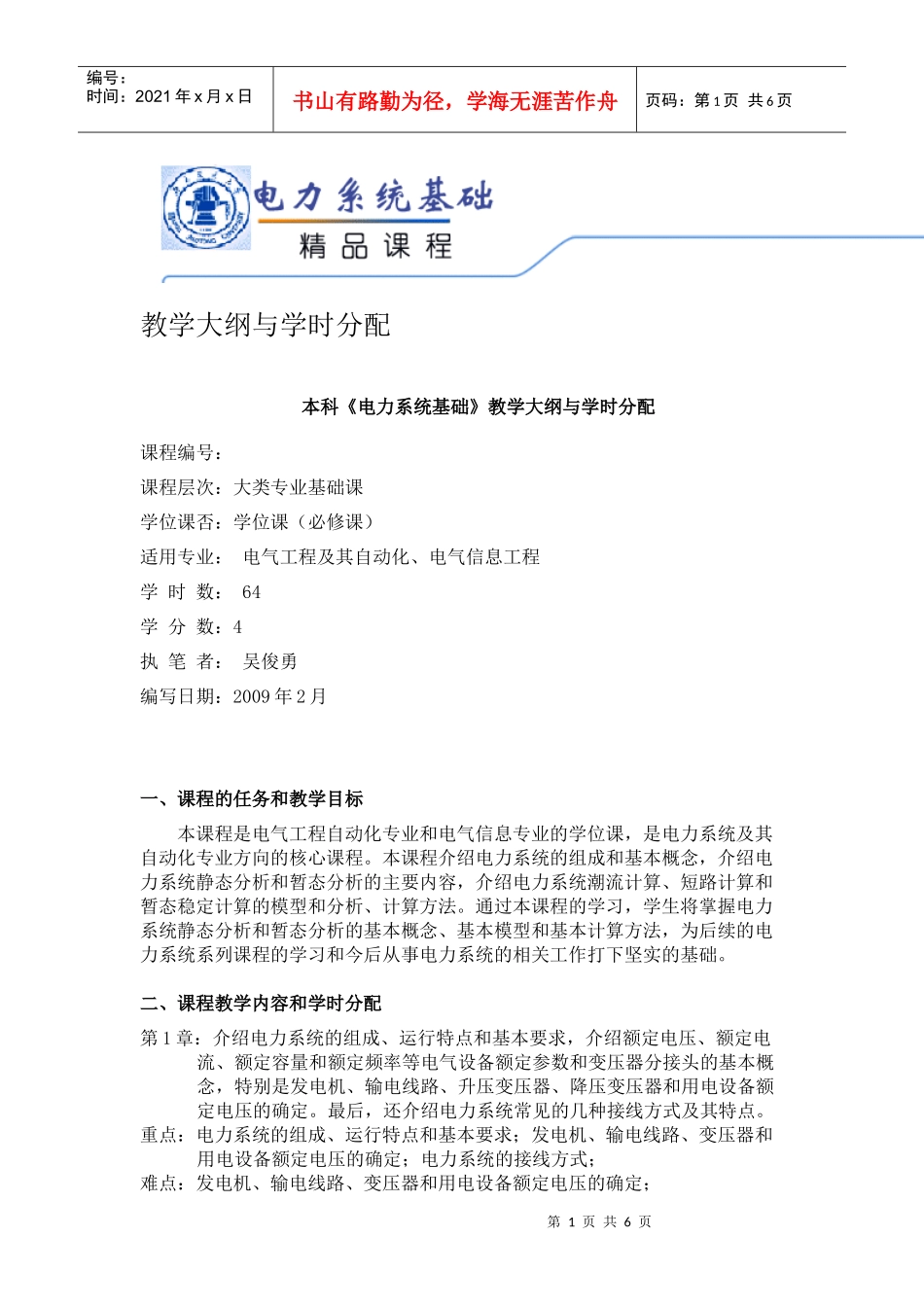

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页教学大纲与学时分配本科《电力系统基础》教学大纲与学时分配课程编号：课程层次：大类专业基础课学位课否：学位课（必修课）适用专业：电气工程及其自动化、电气信息工程学时数：64学分数：4执笔者：吴俊勇编写日期：2009年2月一、课程的任务和教学目标本课程是电气工程自动化专业和电气信息专业的学位课，是电力系统及其自动化专业方向的核心课程。本课程介绍电力系统的组成和基本概念，介绍电力系统静态分析和暂态分析的主要内容，介绍电力系统潮流计算、短路计算和暂态稳定计算的模型和分析、计算方法。通过本课程的学习，学生将掌握电力系统静态分析和暂态分析的基本概念、基本模型和基本计算方法，为后续的电力系统系列课程的学习和今后从事电力系统的相关工作打下坚实的基础。二、课程教学内容和学时分配第1章：介绍电力系统的组成、运行特点和基本要求，介绍额定电压、额定电流、额定容量和额定频率等电气设备额定参数和变压器分接头的基本概念，特别是发电机、输电线路、升压变压器、降压变压器和用电设备额定电压的确定。最后，还介绍电力系统常见的几种接线方式及其特点。重点：电力系统的组成、运行特点和基本要求；发电机、输电线路、变压器和用电设备额定电压的确定；电力系统的接线方式；难点：发电机、输电线路、变压器和用电设备额定电压的确定；第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页讲授学时：2学时第2章：介绍电力系统中同步发电机、变压器、电力线路、负荷的等值电路模型及其等值参数的含义和计算公式。引入了标幺制的概念，介绍电力系统中各元件电抗标幺值的计算公式，以及多电压等级电力系统中基准值的选取方法。重点：发电机、变压器、电力线路的等值电路及其参数计算；标么值的概念；难点：多电压等级电力系统中标么值的计算；讲授学时：6学时第3章：在介绍潮流计算、电压降落和功率损耗等基本概念的基础上，详细介绍各种情况下开式电力网的潮流计算。以两端供电网络和简单环形供电网络为例，介绍简单闭式电力网的潮流计算，最后介绍节点导纳矩阵、统一潮流方程等复杂电力系统潮流计算的基本概念，潮流计算的计算机解法，以及它们在实际电力系统运行中的应用；重点：潮流计算、电压降落和功率损耗的基本概念；开式电力网的潮流计算；简单闭式电力网的潮流计算；节点导纳矩阵和统一潮流方程等的基本概念；难点：简单闭式电力网转化成开式电力网进行潮流计算；节点导纳矩阵的修正；讲授学时：8学时第4章：首先介绍频率调整的必要性，有功功率平衡及其对系统频率的影响，电力系统负荷的变化规律以及相应的频率调整手段；介绍电力系统中负荷、同步发电机的有功功率频率静态特性，分析电力系统中负荷变化时，发电机的调速原理和发电机输出电功率的调整过程，即频率的一次调整和二次调整过程；重点：负荷、发电机和电力系统的频率特性；电力系统的有功平衡和频率调整的原理；电力系统负荷在各类发电厂间的合理分配；难点：电力系统频率调整的原理讲授学时：4学时第5章：介绍电力系统无功功率负荷、无功功率损耗和无功功率电源的基本特性，电力系统无功功率平衡的基本概念，电力系统中枢点电压的三种调整方式，以及四种调压措施。重点：电力系统无功平衡的基本概念；电力系统中枢点电压的三种调整方式；四种常用的调压措施；难点：变压器分接头选择、并联补偿和串联补偿等中枢点电压调整的分析计算；讲授学时：6学时第6章：介绍短路的基本概念，电力网络化简的基本方法，无限大容量电源供电系统三相短路的暂态过程分析，以及电力系统三相短路的实用计算方法。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页重点：短路的基本概念；起始次暂态电流和冲击电流的实用计算；短路电流计算曲线的应用；难点：应用计算曲线计算多机电力系统的三相短路电流；讲授学时：6学时第7章：在介绍对称分量法的基础上，引出序阻抗的概念，讲述对称分量法在不对称短路计算中的应用方法。系...
