除尘器制作安装作业指导书VIP免费

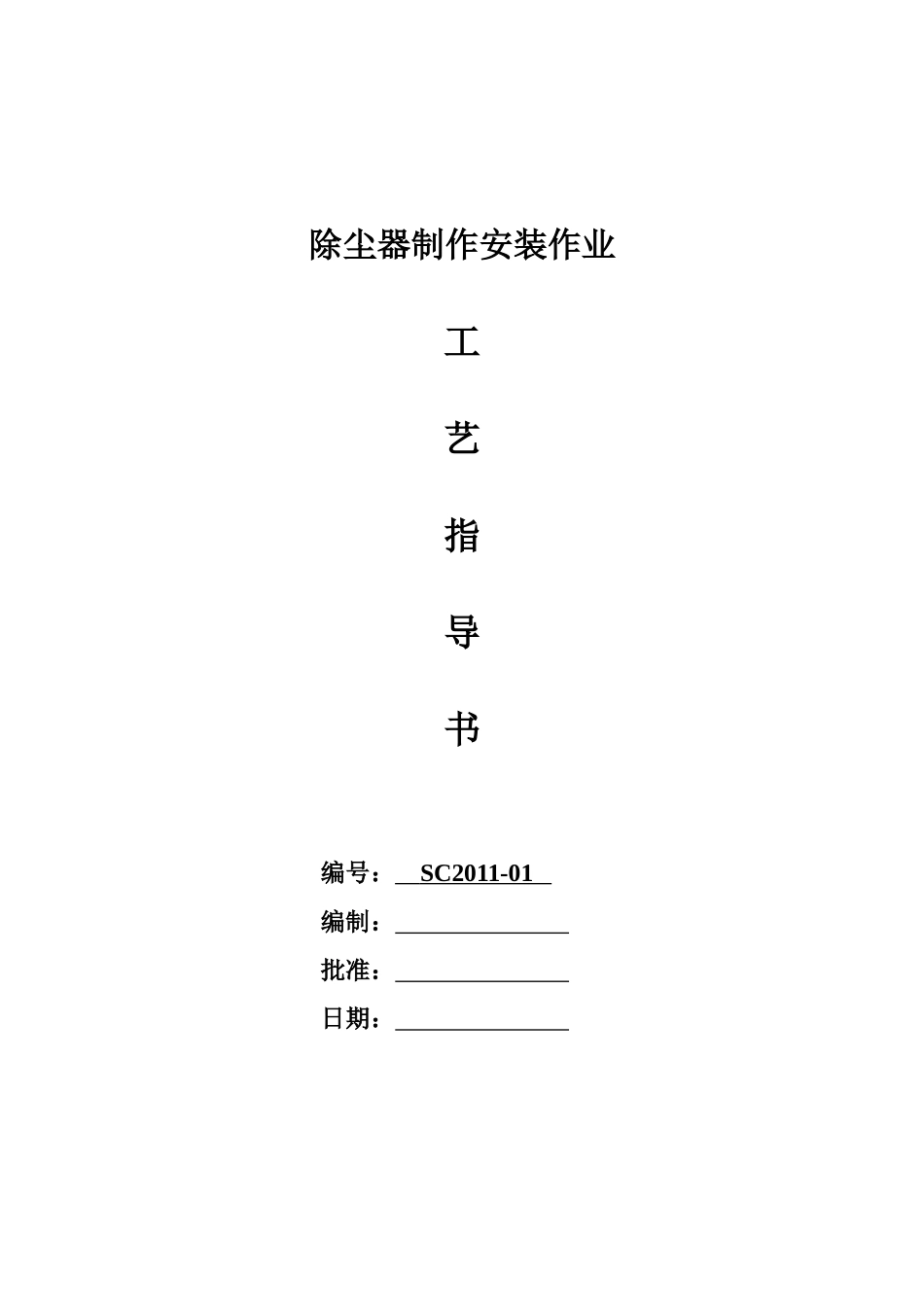

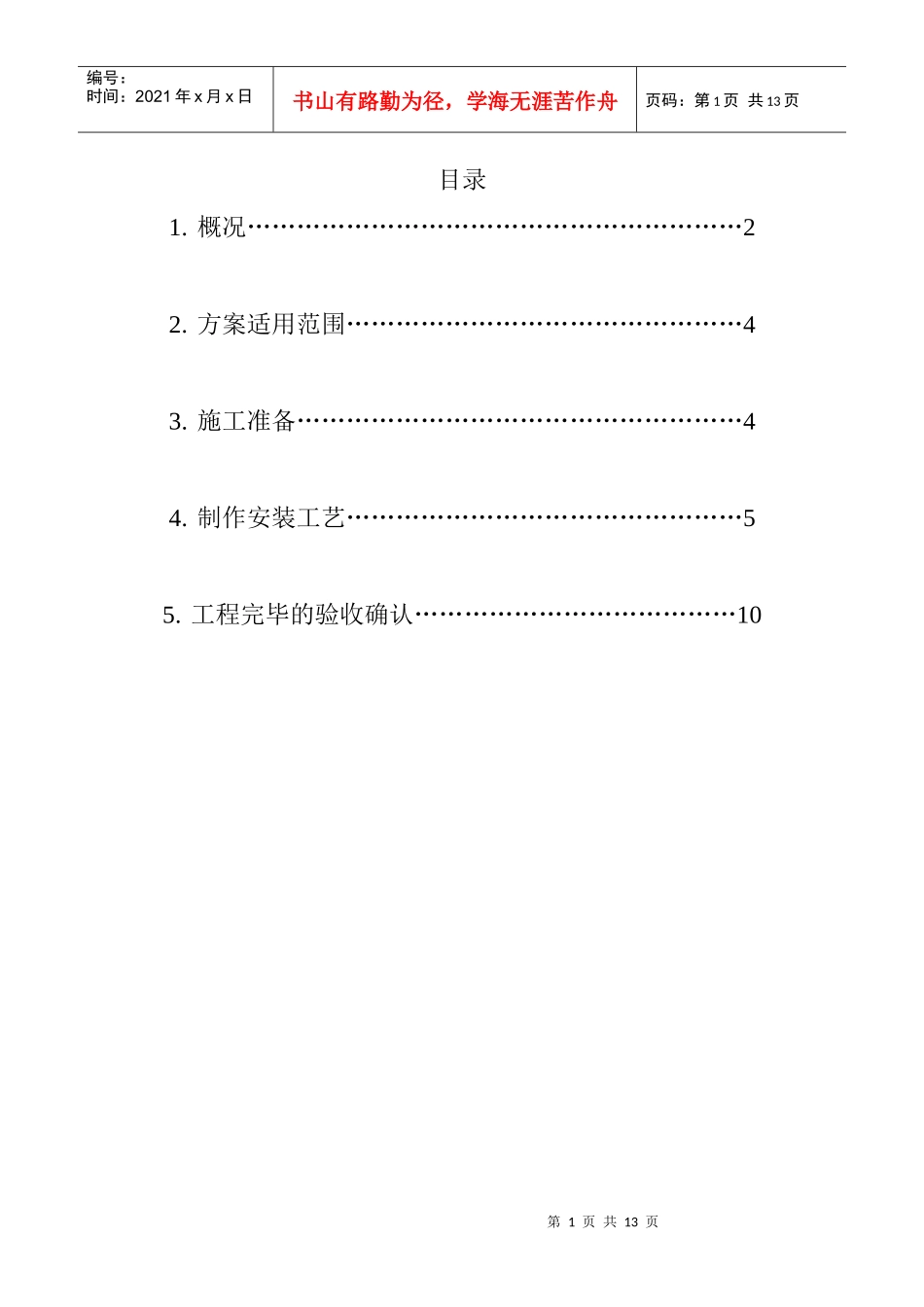

除尘器制作安装作业工艺指导书编号：SC2011-01编制：批准：日期：第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页目录1.概况……………………………………………………22.方案适用范围…………………………………………43.施工准备………………………………………………44.制作安装工艺…………………………………………55.工程完毕的验收确认…………………………………10第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页1.概况山东铝业公司第二工程公司自行研制开发的LDM袋式除尘器，采用了目前国内技术领先的低压脉冲技术，它广泛应用于矿山、有色、冶金、电力、水泥、化工、建材等行业。该除尘器具有技术先进，应用范围广，质量优良的特性，同时公司及时到位的售后服务更是得到用户们的好评，深受用户欢迎。1.1结构：袋式除尘器主要由本体、清灰系统、过滤装置，固定支架和爬梯、护栏等组成。本体：由上箱体、中箱体、灰斗组成。浊气进口法兰、净气出口法兰、粉尘卸下法兰，这三处法兰统称为三口。浊气室与净气室由花板隔开。在灰斗上设有检查滤袋的人孔门。在上箱体设有拆装滤袋笼架的密封盖。清灰系统：由喷吹管、喷吹孔、气体集气箱、电磁脉冲阀、脉冲控制仪、风源管、压力表、过滤器组成。室外安装时，需加防雨罩。过滤装置：由滤袋、笼架和花板组成。滤袋用弹簧卡固定在机加工的花板孔内，保证不漏气且吊挂牢固。室内安装袋式除尘器时，需要留出高度空间拆装笼架。如第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页受高度限制，笼架可做成两段或几段。固定支架：一般用金属做成，根据荷载确定支架型号及布置方式。爬梯护栏：根据安全标准制作人行爬梯和安全护栏。1.2工作原理：袋式除尘器是以筛滤机理为过滤依据，进行机构设计的。滤布有空隙，粉尘粒径大于滤布空隙的被阻挡在滤布的表面；粉尘粒径小于滤布空隙的一部分和空气一起穿过滤布排走。排走粉尘的多少被称为排放浓度（mg/Nm3）。从这个意义上说，滤布的选择是袋式除尘器设计的主要内容。能够长期稳定达标排放的滤布是首选的条件。被滤布阻挡的粉尘，附着在滤布表面，超过一定厚度会影响除尘器的正常运行，因此必须采取有效的措施及时将其清除。理论和实践证明，低压脉冲技术是理想的清灰技术。我公司制作的除尘器采用此技术和在线清灰方式。它的特点是：清灰风源压力低、耗气量小、清灰彻底、占地面积少、故障率低。根据实践经验和理论推算，在线清灰不会造成二次扬尘和清灰不彻底的现象。粉尘的捕集需要动力，在风机作用下含尘气体在袋式除尘器内流动被筛滤，需要一个流动速度。这个流速与滤布的材质、粉尘的特性有关，根据两者的结合合理选择滤布，能很好的体现出袋式除尘器的优越性。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页被抖落灰斗的粉尘需要及时卸除和输送外运。卸、输灰方式很多，应根据粉尘的特性进行选择。不论采用何种卸、输灰方式必须保证卸灰顺畅，不发生返流现象。袋式除尘器的漏风率是个十分重要的技术参数，我公司将漏风率控制在〈3%。袋式除尘器是处理粉尘的一种设备，粉尘的特性是袋式除尘器设计的主要依据。针对高温、高湿、高浓度、含腐蚀、易燃易爆等粉尘采取不同的设计理念。我公司研制的氧化铝熟料窑窑尾收尘器就是一例证。1.3产品型号说明：LDM——XXX——XXX——B(A)壳体为方形（A为圆形）过滤面积（m2）滤袋数量（条）脉冲清灰低压风源滤袋式2.方案适用范围本工艺标准适用于采用普通薄钢板，应用于一般民用与工业建筑除尘系统及锅炉除尘系统的袋式脉冲除尘器制作与安装工程。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页3.施工准备3.1施工前的文字资料准备在施工前，由技术人员查看相关图纸，并准备齐全在施工过程中应用到的图集、规范、相关的规定及各项表格记录等资料。3.1.1规定份数的制作安装图根据施工需要，需准备车间技...
