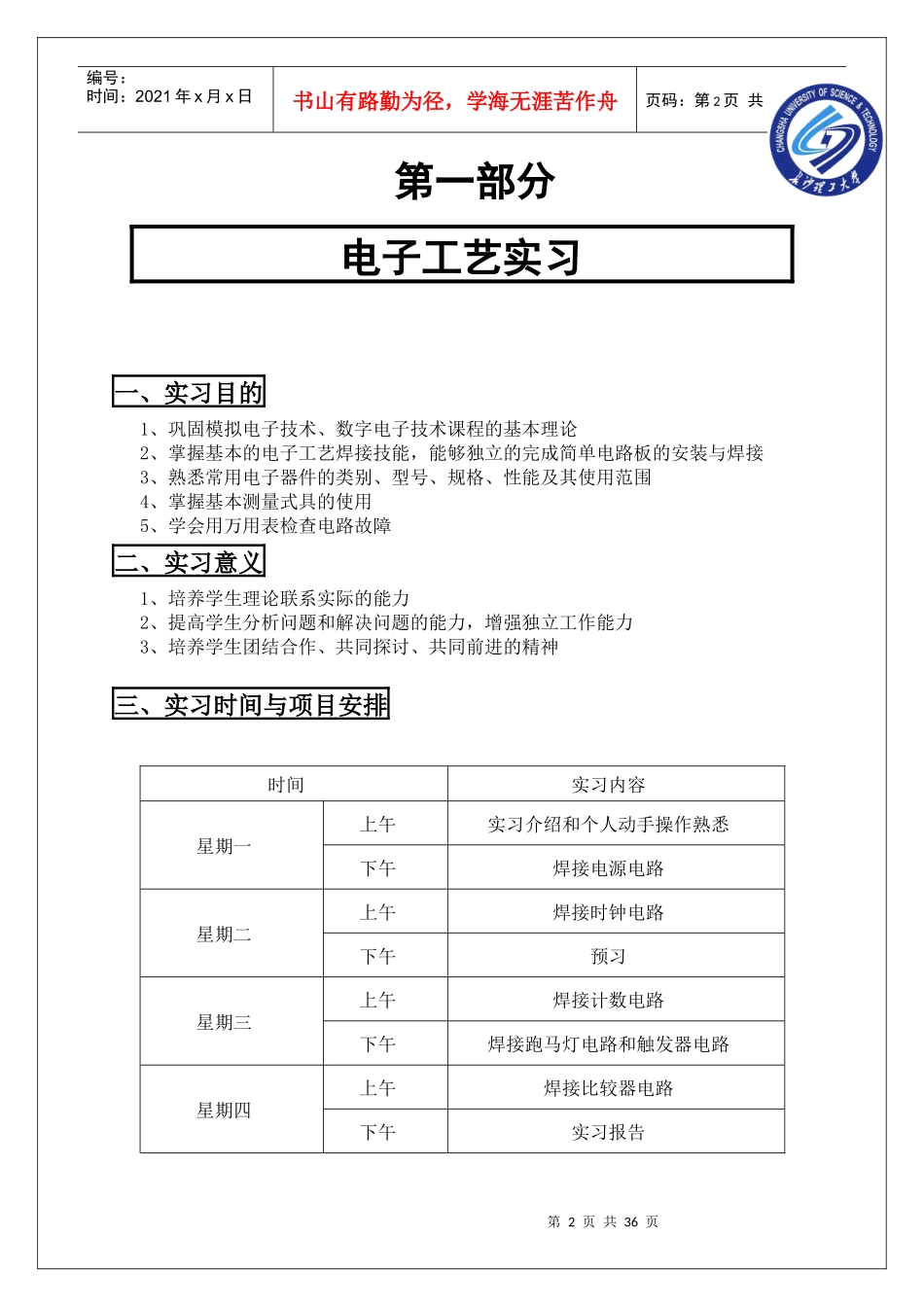

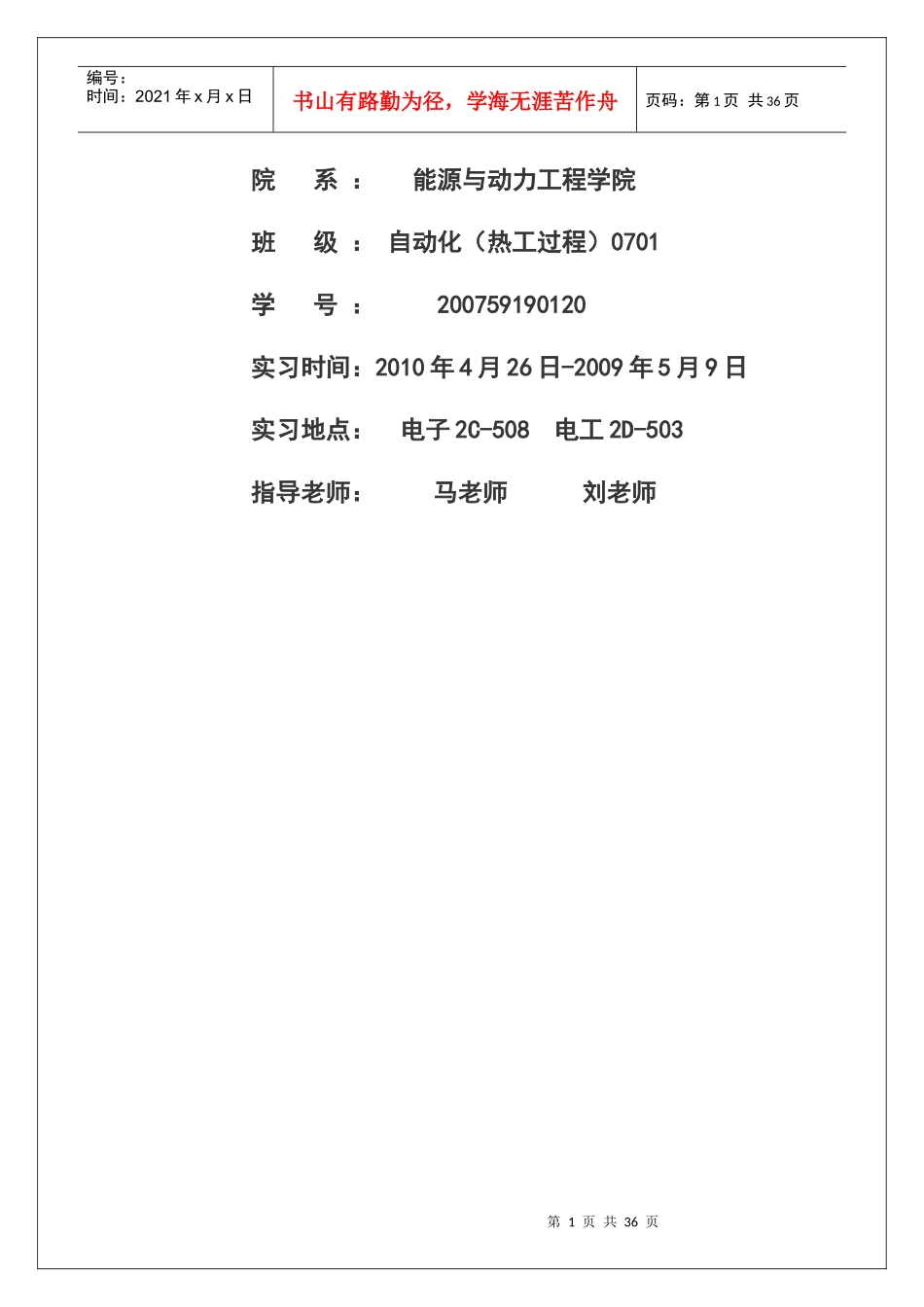

第0页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共36页长沙理工大学电工电子技术实习报告姓名：段华焰第1页共36页第0页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页院系：能源与动力工程学院班级：自动化（热工过程）0701学号：200759190120实习时间：2010年4月26日-2009年5月9日实习地点：电子2C-508电工2D-503指导老师：马老师刘老师第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页第一部分电子工艺实习一、实习目的1、巩固模拟电子技术、数字电子技术课程的基本理论2、掌握基本的电子工艺焊接技能，能够独立的完成简单电路板的安装与焊接3、熟悉常用电子器件的类别、型号、规格、性能及其使用范围4、掌握基本测量式具的使用5、学会用万用表检查电路故障二、实习意义1、培养学生理论联系实际的能力2、提高学生分析问题和解决问题的能力，增强独立工作能力3、培养学生团结合作、共同探讨、共同前进的精神三、实习时间与项目安排时间实习内容星期一上午实习介绍和个人动手操作熟悉下午焊接电源电路星期二上午焊接时钟电路下午预习星期三上午焊接计数电路下午焊接跑马灯电路和触发器电路星期四上午焊接比较器电路下午实习报告第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页星期五上午实习报告下午四、实习内容1、焊接整流滤波稳压电源电路①电路图②工作原理通过四个整流二极管构成的桥式电路，利用二极管的单向导电性，将交流电压变换为单向脉动电压。为了改善输出电压的脉动过程度，一般在整流后，还需利用电容滤波将脉动的直流电压变为平滑的直流电压。经整流和滤波后输出的电压会随电网电压波动和负载的变化而变化，因此为了获得稳定性更好的直流电压可采用由7805可调三端稳压块构成的稳压电路。③元件清单整流二极管IN4007四只三端稳压器7805一只电解电容1000μF/16V一只470μf/16V一只12J1CON2D5LEDD14007D24007D34007D44007C21000U/25VC10.1UVin1Vout3U17805C30.1UC4470U/16VR31KVCCGND2第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页瓷片电容0.01UF二只电阻470Ω一只发光二极管Φ3一只电源插头套一只④实习过程及体会步骤：1、熟悉各元器件应安放的位置，逐次焊接整流二极管，电解电容，瓷片电容，电阻，发光二极管，三端稳压块，电源插头2、准备焊接：准备焊锡丝和烙铁，去掉烙铁头的氧化层，去掉电子元件管脚上的氧化层和污物。3、加热焊件：烙铁接触焊接点，使焊件均匀受热。4、熔化焊料：当焊件加热到能熔化焊料的温度后将焊丝至于焊点，焊料开始熔化并湿润焊点。5、移开焊锡：当熔化一定量的焊锡后将焊锡丝移开。6、移开烙铁：当焊锡完全湿润焊点后移开烙铁，大约持续时间为3--5秒。感想：今天是电子实习的第一天，老师很负责，讲了一些他本人以前的一些经历，大大增加了实习的趣味性，其中有许多经验也值得我们借鉴。由于是第一次，手有点抖，锡丝焊料点的有点多也不太均匀，主要原因是因为烙铁头太大，外面有有氧化层。同时掌握不好加热时间，导致板子上有些地方熔化成黑点。但电路测试非常顺利，没出现错误。下面是在总结今天的一些不足后，在网上找到的一张焊接的图片。2、焊接时钟电路①电路图TRIG2Q3R4CVolt5THR6DIS7VCC8U2555C50.01UR710KR51MR8300C7100U/16VC810U/16VR4300R6100KD6LEDD7LEDCLKCLKVCCVCCGND1第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页②工作原理电源通过电阻R7、R6向电容C7充电。这个过程中，NE555认为无触发信号，输出为高电平（D7亮）。当NE555的2脚电压上升到一定值的时候，NE555的6脚受到触发，集成块中的比较器1翻转，3脚输出电压为低电平，同时集成块的三极管导通，电容C7通过R6放电。当电容C7下降到一定值时，比较器2翻转，3脚输出电压为高电平，C7放电终止，又重新开始充电。周而复始，形成振荡。C5防止干扰电压引入。下面表格是对上面原理的阐述：③...
