电气工程施工组织设计方案(DOC58页)VIP免费

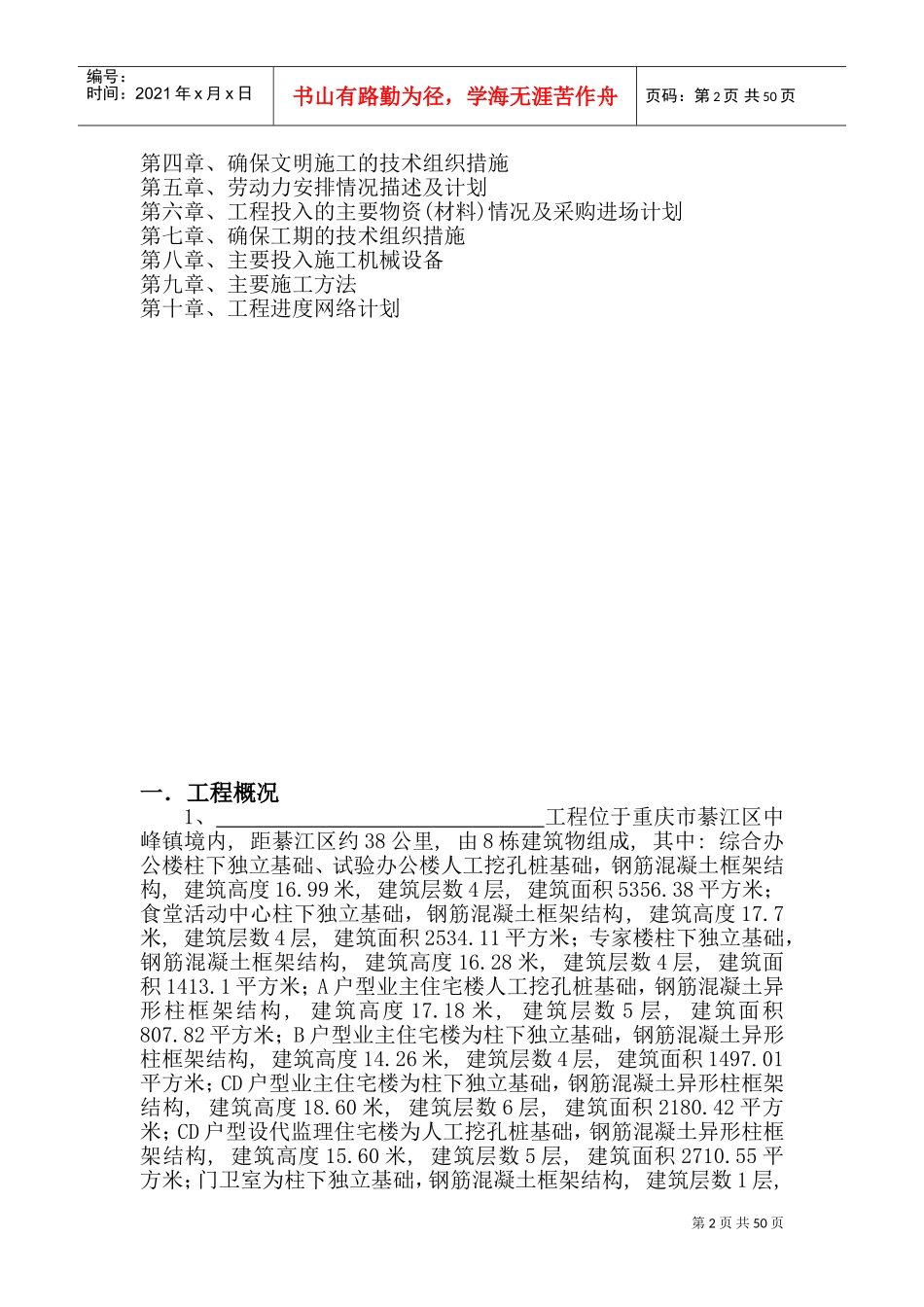

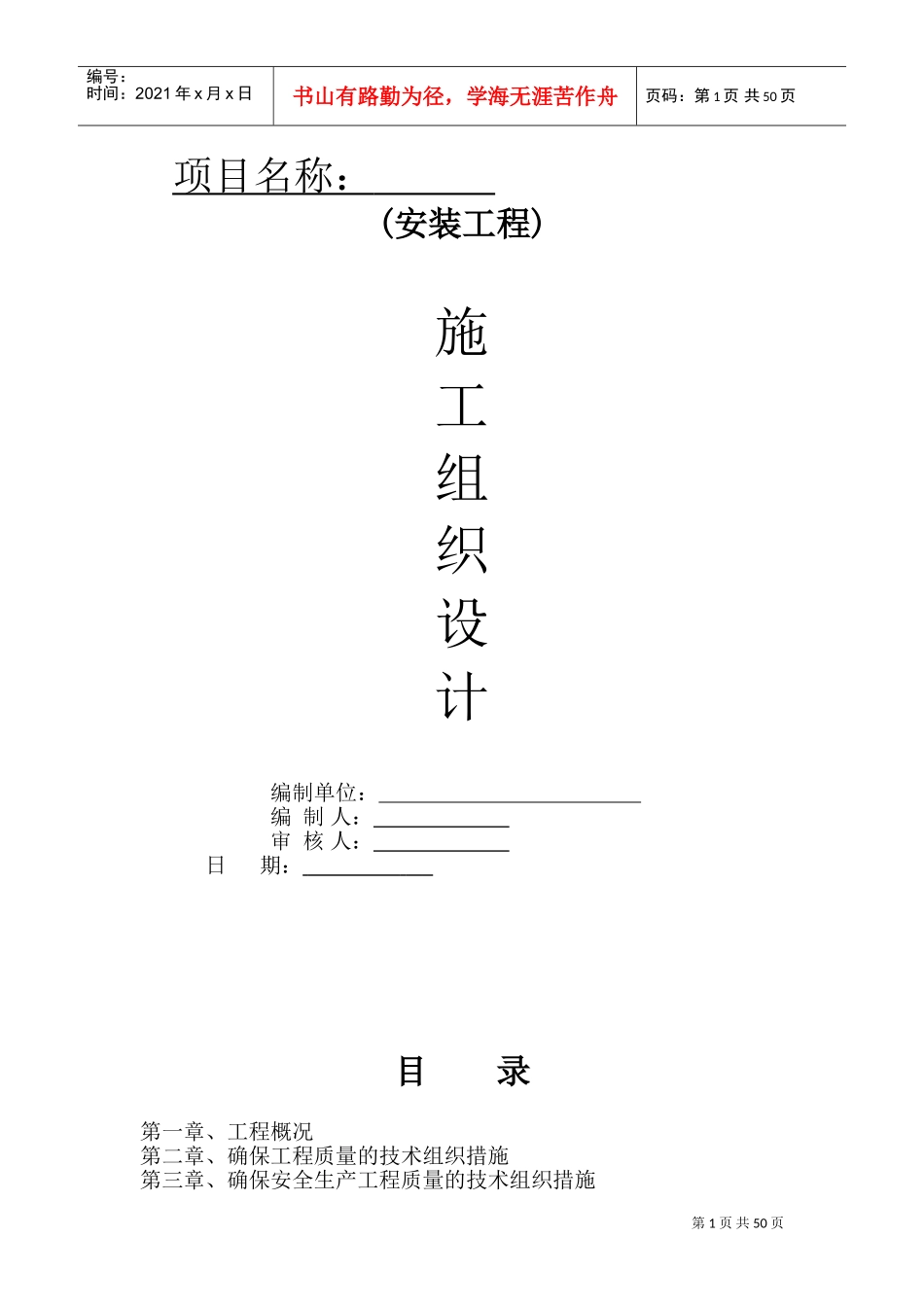

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页项目名称：(安装工程)施工组织设计编制单位：编制人：审核人：日期：目录第一章、工程概况第二章、确保工程质量的技术组织措施第三章、确保安全生产工程质量的技术组织措施第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页第四章、确保文明施工的技术组织措施第五章、劳动力安排情况描述及计划第六章、工程投入的主要物资(材料)情况及采购进场计划第七章、确保工期的技术组织措施第八章、主要投入施工机械设备第九章、主要施工方法第十章、工程进度网络计划一．工程概况1、工程位于重庆市綦江区中峰镇境内,距綦江区约38公里,由8栋建筑物组成,其中:综合办公楼柱下独立基础、试验办公楼人工挖孔桩基础，钢筋混凝土框架结构,建筑高度16.99米,建筑层数4层,建筑面积5356.38平方米；食堂活动中心柱下独立基础，钢筋混凝土框架结构,建筑高度17.7米,建筑层数4层,建筑面积2534.11平方米；专家楼柱下独立基础，钢筋混凝土框架结构,建筑高度16.28米,建筑层数4层,建筑面积1413.1平方米；A户型业主住宅楼人工挖孔桩基础，钢筋混凝土异形柱框架结构,建筑高度17.18米,建筑层数5层,建筑面积807.82平方米；B户型业主住宅楼为柱下独立基础，钢筋混凝土异形柱框架结构,建筑高度14.26米,建筑层数4层,建筑面积1497.01平方米；CD户型业主住宅楼为柱下独立基础，钢筋混凝土异形柱框架结构,建筑高度18.60米,建筑层数6层,建筑面积2180.42平方米；CD户型设代监理住宅楼为人工挖孔桩基础，钢筋混凝土异形柱框架结构,建筑高度15.60米,建筑层数5层,建筑面积2710.55平方米；门卫室为柱下独立基础，钢筋混凝土框架结构,建筑层数1层,第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页建筑面积19平方米。建设工期为18个月；结构类型为钢筋混凝土框架结构；抗震设防为6度。2、电气工程简况：1）一层为停车库和设备用房，无人防地下室。2）消防用电设备采用专用供电回路，消防水泵、消防控制室及消防电梯等消防设备供电在最末一级配电箱处自动切换。3）本工程消防设备用电、应急照明、为一级负荷，生活泵，客梯电力，弱电机房为二级负荷，其他电力为三级负荷。4）本工程各用电负荷在末端抄表到户，无功功率在低压侧集中补偿。5）本工程电气管路采用SC钢管、PVC线管明敷或暗敷，其他干线沿桥架及竖井敷设。6）本工程的电气照明、动力线路采用BV型电线及YJV型电缆。7）本工程的设备安装：暗开关底边距地1.3米、热水器插座2.3米、排气扇插座2.3米、空调插座2.0米、电炊具插座1.4米、油烟机插座2.0米、洗衣机插座1.6米、其余场所插座0.3米、排气扇吸顶安装。配电箱分为落地、墙挂、暗装等方式，高度分别为1.4米~1.8米。8）本工程住宅照明仅预留简易灯座，公共场所应选用高效节能产品，消防照明应选用符合消防要求的灯具。9）本工程按三类防雷设防，电阻测试小于1欧姆。利用基础地梁低部与桩基焊接连通组成本工程的接地极。利用结构柱筋通长搭接引上作为防雷引下线。屋面防雷采用Φ10镀锌圆钢沿屋面敷设。10）所有的设备均与防雷装置联结。11）30米以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。12）卫生间内设局部等电位联结。13）屋面的金属管道、金属物体均需与防雷装置连接。14）本工程配电系统的接地形式采用TN-C-S系统。金属桥架、配电线路金属管、插座接地孔、电动机和Ι类灯具及距地面高度小于2.4米的灯具的可接近裸露导体及其它所有电气设备外露导电部分均应与接地保护线PE可靠连接。3、有线电视系统：本系统仅预留管道及线盒。4、电话系统：本系统仅预留管道及线盒。5、电信网路系统：本系统仅预留管道及线盒。7、给排水工程简况：（一）生活给水系统：（1）水源采用高位水池直接供水，由站区给水管网引入一条DN200的给水管，在本工程四周形成环网，作为本工程的生活给水及消防水源。给水支管采用PP-R管及管件，水泵出水管采用钢塑管，丝扣连接。（2）本工程由市政直接供水。（二）消防给水系统：（1）由站区给水管网引入一条DN250给水管并...
