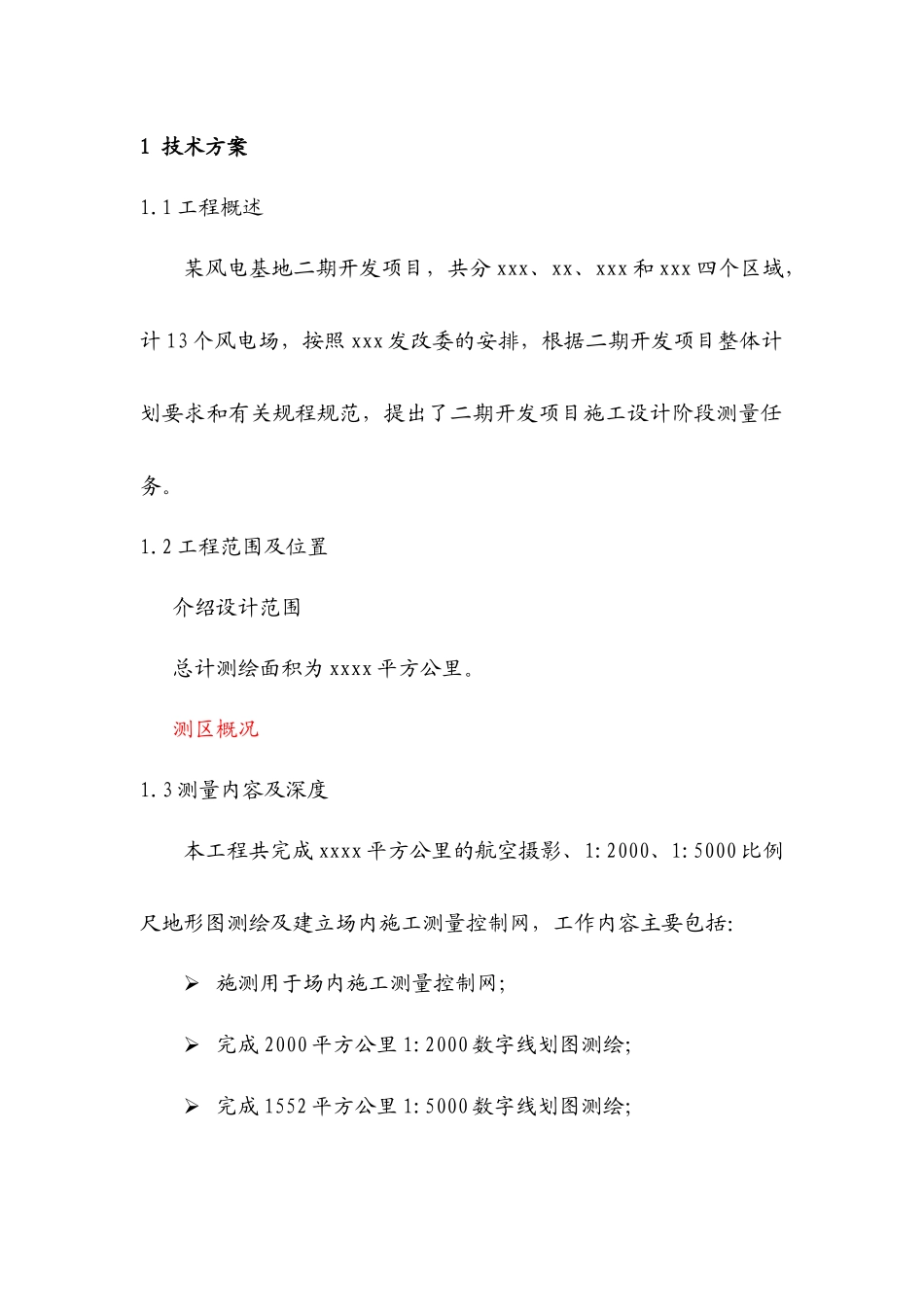

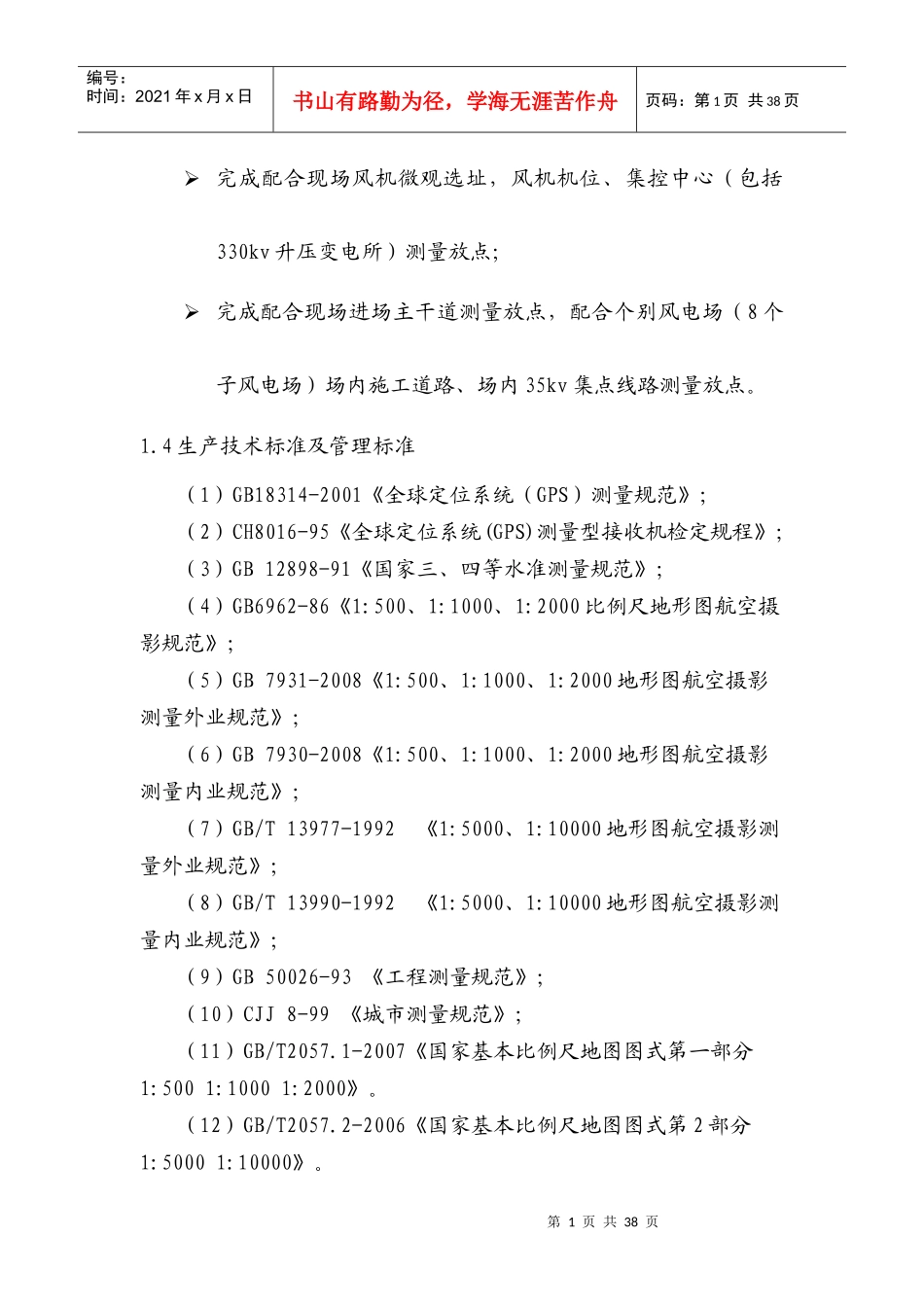

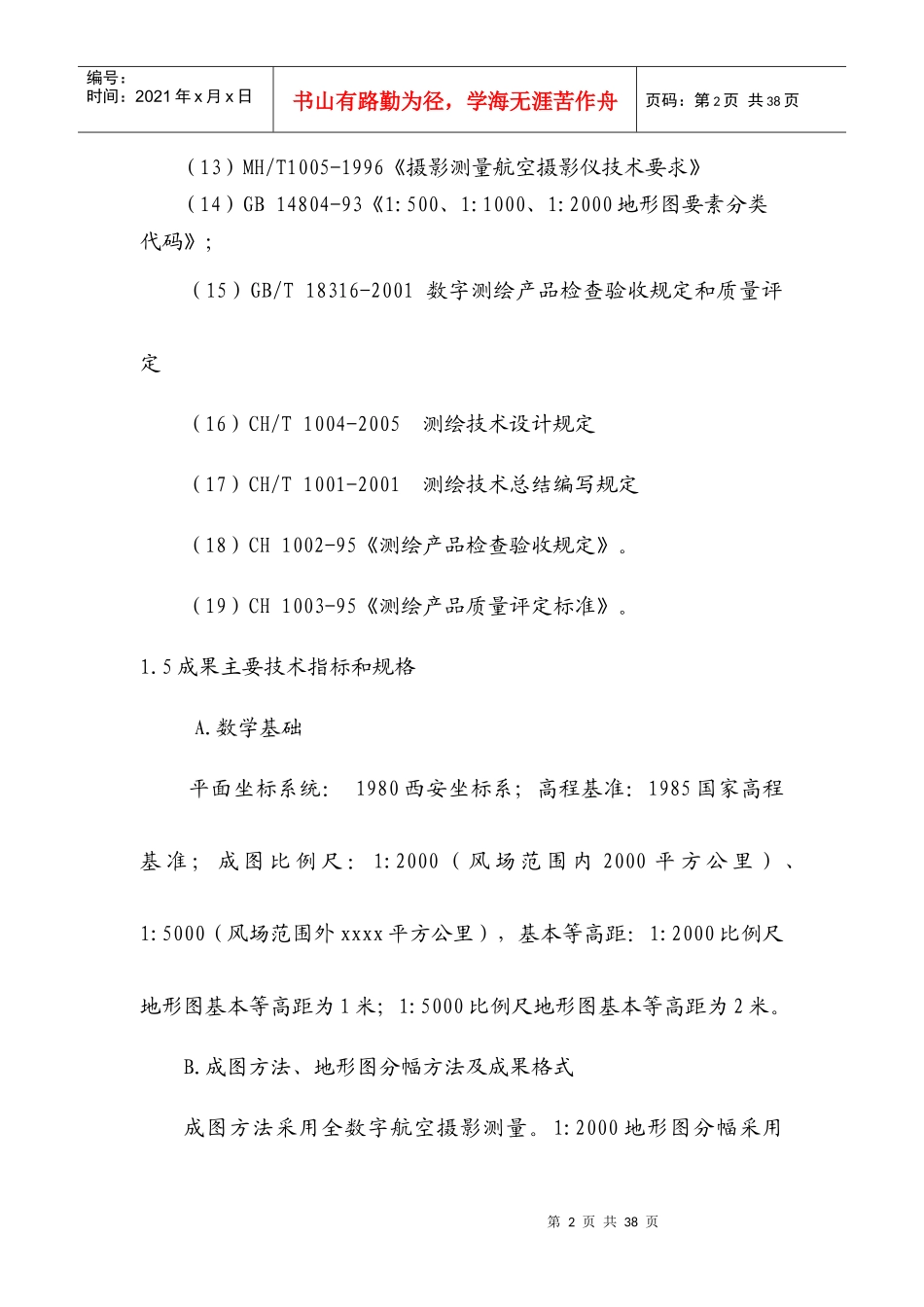

1技术方案1.1工程概述某风电基地二期开发项目，共分xxx、xx、xxx和xxx四个区域，计13个风电场，按照xxx发改委的安排，根据二期开发项目整体计划要求和有关规程规范，提出了二期开发项目施工设计阶段测量任务。1.2工程范围及位置介绍设计范围总计测绘面积为xxxx平方公里。测区概况1.3测量内容及深度本工程共完成xxxx平方公里的航空摄影、1:2000、1:5000比例尺地形图测绘及建立场内施工测量控制网，工作内容主要包括：施测用于场内施工测量控制网；完成2000平方公里1:2000数字线划图测绘；完成1552平方公里1:5000数字线划图测绘；第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页完成配合现场风机微观选址，风机机位、集控中心（包括330kv升压变电所）测量放点；完成配合现场进场主干道测量放点，配合个别风电场（8个子风电场）场内施工道路、场内35kv集点线路测量放点。1.4生产技术标准及管理标准（1）GB18314-2001《全球定位系统（GPS）测量规范》；（2）CH8016-95《全球定位系统(GPS)测量型接收机检定规程》；（3）GB12898-91《国家三、四等水准测量规范》；（4）GB6962-86《1:500、1:1000、1:2000比例尺地形图航空摄影规范》；（5）GB7931-2008《1:500、1:1000、1:2000地形图航空摄影测量外业规范》；（6）GB7930-2008《1:500、1:1000、1:2000地形图航空摄影测量内业规范》；（7）GB/T13977-1992《1:5000、1:10000地形图航空摄影测量外业规范》；（8）GB/T13990-1992《1:5000、1:10000地形图航空摄影测量内业规范》；（9）GB50026-93《工程测量规范》；（10）CJJ8-99《城市测量规范》；（11）GB/T2057.1-2007《国家基本比例尺地图图式第一部分1:5001:10001:2000》。（12）GB/T2057.2-2006《国家基本比例尺地图图式第2部分1:50001:10000》。第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页（13）MH/T1005-1996《摄影测量航空摄影仪技术要求》（14）GB14804-93《1:500、1:1000、1:2000地形图要素分类代码》；（15）GB/T18316-2001数字测绘产品检查验收规定和质量评定（16）CH/T1004-2005测绘技术设计规定（17）CH/T1001-2001测绘技术总结编写规定（18）CH1002-95《测绘产品检查验收规定》。（19）CH1003-95《测绘产品质量评定标准》。1.5成果主要技术指标和规格A.数学基础平面坐标系统：1980西安坐标系；高程基准：1985国家高程基准；成图比例尺：1:2000（风场范围内2000平方公里）、1:5000（风场范围外xxxx平方公里），基本等高距：1:2000比例尺地形图基本等高距为1米；1:5000比例尺地形图基本等高距为2米。B.成图方法、地形图分幅方法及成果格式成图方法采用全数字航空摄影测量。1:2000地形图分幅采用第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页50cm×50cm，按测区统一编号命名；1:5000地形图分幅按照地形图按照GB/T13989—1992《国家基本比例尺地形图分幅和编号》规定采用梯形分幅。地形图图形数据采用二维DWG格式；C.成图主要技术指标(1)地形图基本内容:全要素数字地形图（符号化图形数据）。(2)数学精度①加密点对附近野外控制点的图上中误差平地、丘陵地不得大于图上≤±0.40mm；山地不得大于图上0.6mm。②地物点对附近野外控制点的图上中误差平地、丘陵地不得大于图上≤±0.60mm；山地不得大于图上0.8mm；③内业加密点、高程注记点和等高线对最近野外控制点的高程中误差不得大于下表规定。项目平地丘陵地山地高山地中误差加密点-≤±0.35m≤±0.80m≤±1.20m注记点≤±0.40m≤±0.50m≤±1.20m≤±1.50m等高线≤±0.50m≤±0.70m≤±1.50m≤±2.00m第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页④接边精度相邻图幅必须接边。图幅接边时，地物平面位置的接边较差和等高线高程接边较差不大于地物点平面位置中误差和等高线高程中误差的2倍。几何图形方面，相邻图幅接边地物要素在逻辑上要保证无缝接边。⑤地形图分层地形图要素的分层按照GB/T2057.1-2007《国家基本比...
