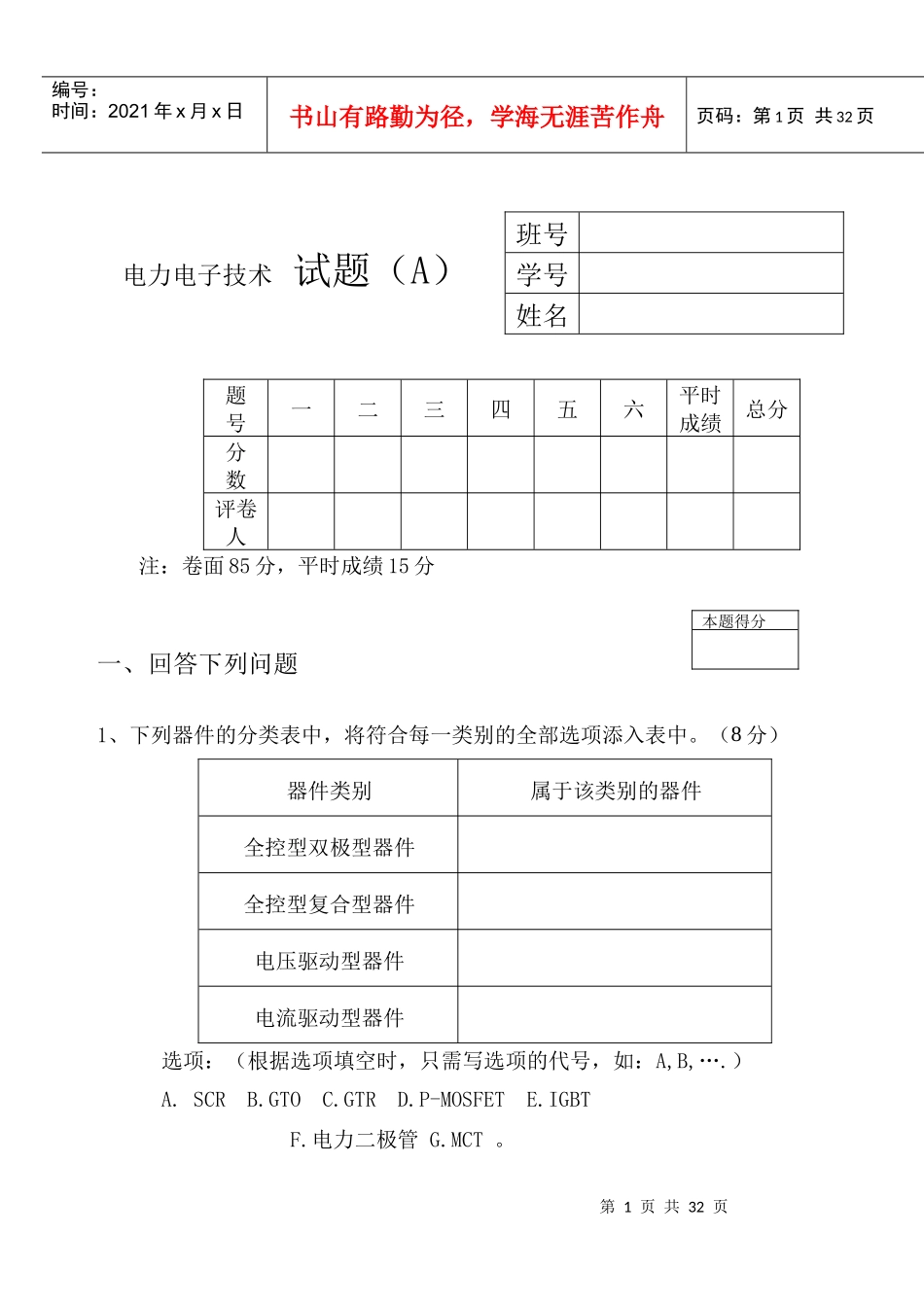

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页电力电子技术试题（A）题号一二三四五六平时成绩总分分数评卷人注：卷面85分，平时成绩15分一、回答下列问题1、下列器件的分类表中，将符合每一类别的全部选项添入表中。（8分）器件类别属于该类别的器件全控型双极型器件全控型复合型器件电压驱动型器件电流驱动型器件选项：（根据选项填空时，只需写选项的代号，如：A,B,….）A.SCRB.GTOC.GTRD.P-MOSFETE.IGBTF.电力二极管G.MCT。班号学号姓名本题得分第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页2、判断下列各题的正确性，正确的打“√”，不正确的打“×”。（6分）（1）某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是700V。（）第1页（共8页）试题：电力电子技术班号：姓名：（2）对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。（）（3）单相全控桥式变流电路，“阻感——反电势”负载，已知，，,电路处于可逆变状态。（）3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。（6分）第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页第2页（共8页）试题：电力电子技术班号：姓名：二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，回答下列问题。1、画出该电路带“阻感——反电势”负载，并工作于整流方式时的电路图（要标明反电势极性）。（5分）本题得分第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页3、设该电路为大电感负载且工作于整流状态，U2=100V，负载中E=47V，R=5Ω,当时，试计算整流输出平均电压Ud、负载电流Id和晶闸管电流平均值IdVT。（5分）第3页（共8页）试题：电力电子技术班号：姓名：2、当该电路工作于整流状态时，设触发角且负载电流连续，请在图中画出此时整流器输出电压ud和晶闸管电流iVT1在一个周期内的波形。（5分）ωtiVT10第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页三、H型单极同频模式PWM的功率转换电路如下图（a）所示。它由四个大功率IGBT和四个续流二极管组成。当控制指令时，V1和工作在交替开关状态，截止关断，V4饱和导通。设该电路工作在轻载情况下（），V1、V2、V3和V4的栅极激励电压如图（b）所示。1、试画出电机电枢电压ua和电枢电流ia波形图（可直接画在图(b)上）。（7分）2、分析一个PWM周期内直流电机的工作状态，并画出相应的等效电路图，标明电流方向。图中，La为电机绕组电感，Ra为电枢电阻，EM为直流电机反电势。（8分）图（a）本题得分第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页第4页（共8页）试题：电力电子技术班号：姓名：0tub2tub10uaiatt图（b）ub3ub4tt0t1T0000EM第7页共32页第6页共32页图（b）图（c-1）φφ编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共32页第5页（共8页）试题：电力电子技术班号：姓名：四、由两只反并联晶闸管组成的交流调压电路如下图（a）所示，负载为阻感性负载（阻抗角为φ），当输入信号u1为图(b)所示信号时，在图(d)和(e)中画出交流调压电路中u0和i0的波形图。（10分）图（a）本题得分第8页共32页第7页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共32页第6页（共8页）试题：电力电子技术班号：姓名：五、回答下列问题1、换流方式有哪几种？各有什么特点？（3分）2、无源逆变电路和有源逆变电路有何不同？（3分）本题得分第9页共32页第8页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共32页3、逆变电路多重化的目的是什么？如何实现？串联多重和并联多重逆变电路各用于什么场合？（4分）六、解答下列问题1、什么是异步调制?什么是同步调制？二者各有何特点？...
