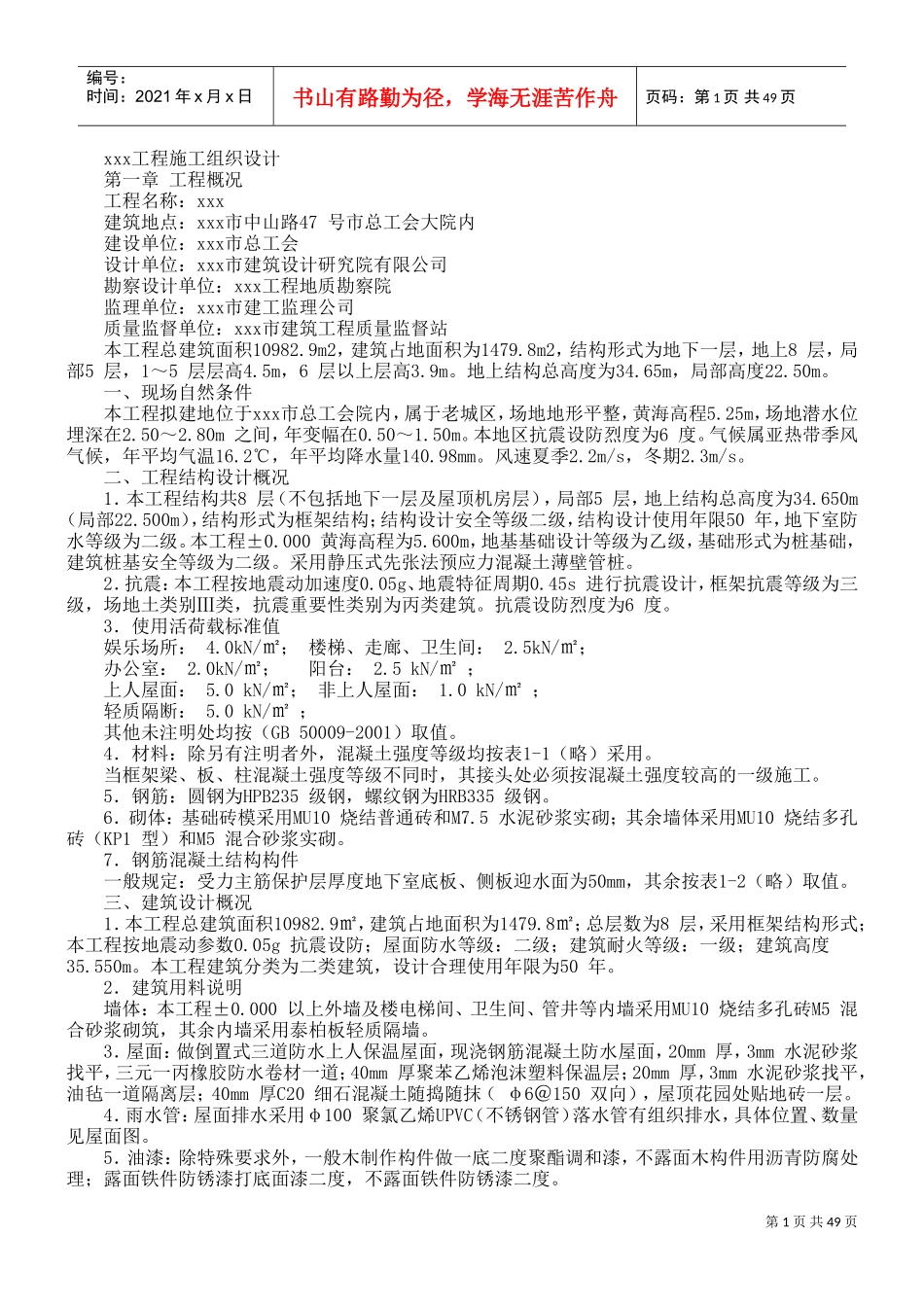

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页xxx工程施工组织设计第一章工程概况工程名称：xxx建筑地点：xxx市中山路47号市总工会大院内建设单位：xxx市总工会设计单位：xxx市建筑设计研究院有限公司勘察设计单位：xxx工程地质勘察院监理单位：xxx市建工监理公司质量监督单位：xxx市建筑工程质量监督站本工程总建筑面积10982.9m2，建筑占地面积为1479.8m2，结构形式为地下一层，地上8层，局部5层，1～5层层高4.5m，6层以上层高3.9m。地上结构总高度为34.65m，局部高度22.50m。一、现场自然条件本工程拟建地位于xxx市总工会院内，属于老城区，场地地形平整，黄海高程5.25m，场地潜水位埋深在2.50～2.80m之间，年变幅在0.50～1.50m。本地区抗震设防烈度为6度。气候属亚热带季风气候，年平均气温16.2℃，年平均降水量140.98mm。风速夏季2.2m/s，冬期2.3m/s。二、工程结构设计概况1．本工程结构共8层（不包括地下一层及屋顶机房层），局部5层，地上结构总高度为34.650m（局部22.500m），结构形式为框架结构；结构设计安全等级二级，结构设计使用年限50年，地下室防水等级为二级。本工程±0.000黄海高程为5.600m，地基基础设计等级为乙级，基础形式为桩基础，建筑桩基安全等级为二级。采用静压式先张法预应力混凝土薄壁管桩。2．抗震：本工程按地震动加速度0.05g、地震特征周期0.45s进行抗震设计，框架抗震等级为三级，场地土类别Ⅲ类，抗震重要性类别为丙类建筑。抗震设防烈度为6度。3．使用活荷载标准值娱乐场所：4.0kN/㎡；楼梯、走廊、卫生间：2.5kN/㎡；办公室：2.0kN/㎡；阳台：2.5kN/㎡；上人屋面：5.0kN/㎡；非上人屋面：1.0kN/㎡；轻质隔断：5.0kN/㎡；其他未注明处均按（GB50009-2001）取值。4．材料：除另有注明者外，混凝土强度等级均按表1-1（略）采用。当框架梁、板、柱混凝土强度等级不同时，其接头处必须按混凝土强度较高的一级施工。5．钢筋：圆钢为HPB235级钢，螺纹钢为HRB335级钢。6．砌体：基础砖模采用MU10烧结普通砖和M7.5水泥砂浆实砌；其余墙体采用MU10烧结多孔砖（KP1型）和M5混合砂浆实砌。7．钢筋混凝土结构构件一般规定：受力主筋保护层厚度地下室底板、侧板迎水面为50mm，其余按表1-2（略）取值。三、建筑设计概况1．本工程总建筑面积10982.9㎡，建筑占地面积为1479.8㎡；总层数为8层，采用框架结构形式；本工程按地震动参数0.05g抗震设防；屋面防水等级：二级；建筑耐火等级：一级；建筑高度35.550m。本工程建筑分类为二类建筑，设计合理使用年限为50年。2．建筑用料说明墙体：本工程±0.000以上外墙及楼电梯间、卫生间、管井等内墙采用MU10烧结多孔砖M5混合砂浆砌筑，其余内墙采用泰柏板轻质隔墙。3．屋面：做倒置式三道防水上人保温屋面，现浇钢筋混凝土防水屋面，20mm厚，3mm水泥砂浆找平，三元一丙橡胶防水卷材一道；40mm厚聚苯乙烯泡沫塑料保温层；20mm厚，3mm水泥砂浆找平，油毡一道隔离层；40mm厚C20细石混凝土随捣随抹（φ6＠150双向），屋顶花园处贴地砖一层。4．雨水管：屋面排水采用φ100聚氯乙烯UPVC（不锈钢管）落水管有组织排水，具体位置、数量见屋面图。5．油漆：除特殊要求外，一般木制作构件做一底二度聚酯调和漆，不露面木构件用沥青防腐处理；露面铁件防锈漆打底面漆二度，不露面铁件防锈漆二度。第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页6．建筑室内装修：花岗岩楼地面、地砖楼地面、水泥砂浆楼地面。踢脚与墙裙：7．瓷砖墙裙：14mm厚1∶3水泥砂浆分层赶平，6mm厚1∶2水泥砂浆粘贴层，5mm厚瓷砖面层；8．地砖踢脚：10mm厚1∶3水泥砂浆分层赶平，8mm厚1∶1水泥砂浆结合层，地砖面层；9．花岗岩板踢脚、水泥砂浆暗踢脚。10．内墙面为乳胶漆面、水泥砂浆内墙面、涂料墙面11．顶棚有抹灰粉平顶、轻钢龙骨铝合金板吊顶、轻钢龙骨纸面石膏板吊顶等。12．外墙面有仿真石漆涂料饰面、仿石面砖饰面、干挂花岗岩饰面（由专业厂家设计制作），土建配合做好预埋铁件。13．地下室防水工程：防水混凝土抗渗等级S6，防水等级为2级防水；采用结构自防水，密实...
