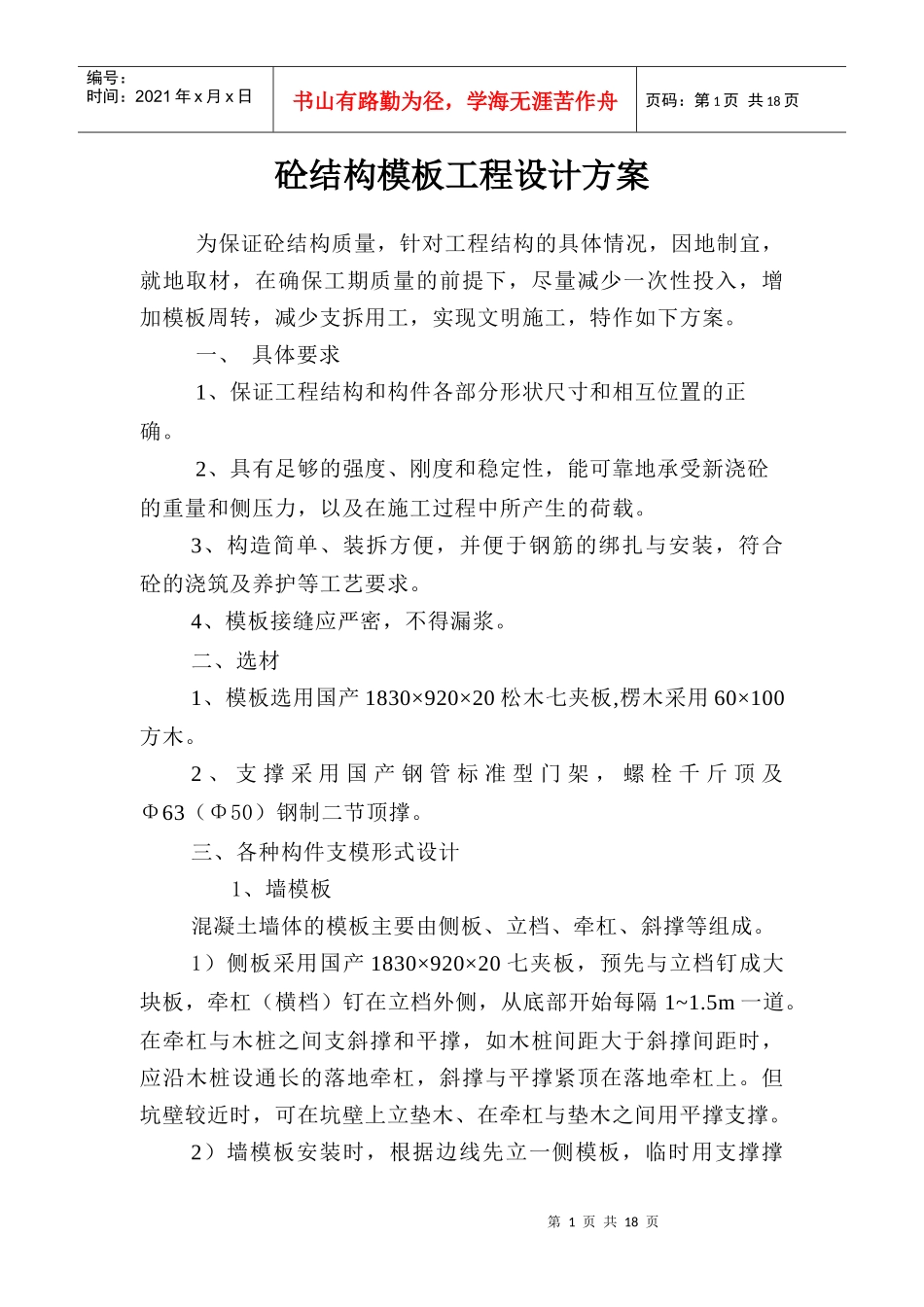

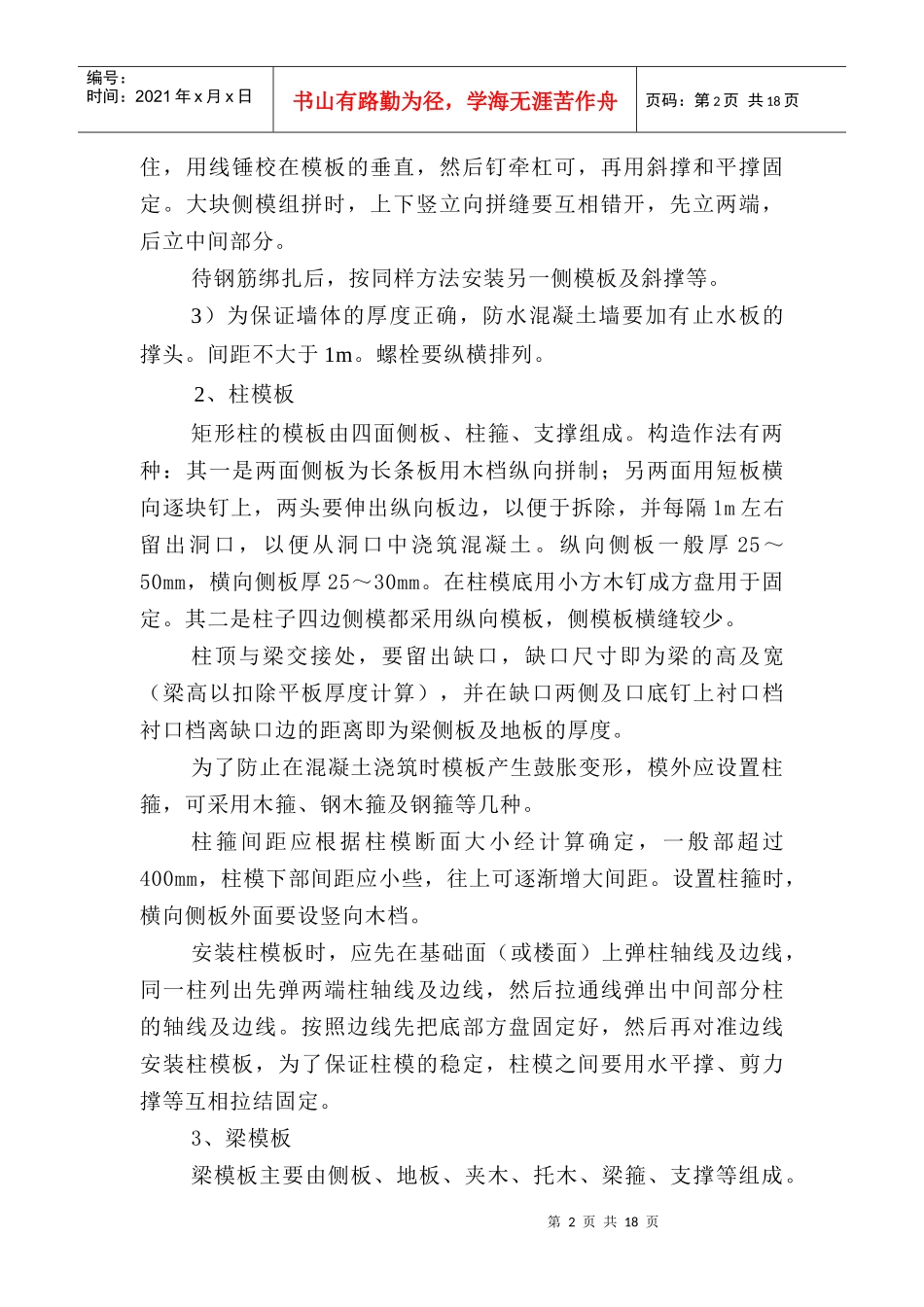

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页砼结构模板工程设计方案为保证砼结构质量，针对工程结构的具体情况，因地制宜，就地取材，在确保工期质量的前提下，尽量减少一次性投入，增加模板周转，减少支拆用工，实现文明施工，特作如下方案。一、具体要求1、保证工程结构和构件各部分形状尺寸和相互位置的正确。2、具有足够的强度、刚度和稳定性，能可靠地承受新浇砼的重量和侧压力，以及在施工过程中所产生的荷载。3、构造简单、装拆方便，并便于钢筋的绑扎与安装，符合砼的浇筑及养护等工艺要求。4、模板接缝应严密，不得漏浆。二、选材1、模板选用国产1830×920×20松木七夹板,楞木采用60×100方木。2、支撑采用国产钢管标准型门架，螺栓千斤顶及Φ63（Φ50）钢制二节顶撑。三、各种构件支模形式设计1、墙模板混凝土墙体的模板主要由侧板、立档、牵杠、斜撑等组成。1）侧板采用国产1830×920×20七夹板，预先与立档钉成大块板，牵杠（横档）钉在立档外侧，从底部开始每隔1~1.5m一道。在牵杠与木桩之间支斜撑和平撑，如木桩间距大于斜撑间距时，应沿木桩设通长的落地牵杠，斜撑与平撑紧顶在落地牵杠上。但坑壁较近时，可在坑壁上立垫木、在牵杠与垫木之间用平撑支撑。2）墙模板安装时，根据边线先立一侧模板，临时用支撑撑第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页住，用线锤校在模板的垂直，然后钉牵杠可，再用斜撑和平撑固定。大块侧模组拼时，上下竖立向拼缝要互相错开，先立两端，后立中间部分。待钢筋绑扎后，按同样方法安装另一侧模板及斜撑等。3）为保证墙体的厚度正确，防水混凝土墙要加有止水板的撑头。间距不大于1m。螺栓要纵横排列。2、柱模板矩形柱的模板由四面侧板、柱箍、支撑组成。构造作法有两种：其一是两面侧板为长条板用木档纵向拼制；另两面用短板横向逐块钉上，两头要伸出纵向板边，以便于拆除，并每隔1m左右留出洞口，以便从洞口中浇筑混凝土。纵向侧板一般厚25～50mm，横向侧板厚25～30mm。在柱模底用小方木钉成方盘用于固定。其二是柱子四边侧模都采用纵向模板，侧模板横缝较少。柱顶与梁交接处，要留出缺口，缺口尺寸即为梁的高及宽（梁高以扣除平板厚度计算），并在缺口两侧及口底钉上衬口档衬口档离缺口边的距离即为梁侧板及地板的厚度。为了防止在混凝土浇筑时模板产生鼓胀变形，模外应设置柱箍，可采用木箍、钢木箍及钢箍等几种。柱箍间距应根据柱模断面大小经计算确定，一般部超过400mm，柱模下部间距应小些，往上可逐渐增大间距。设置柱箍时，横向侧板外面要设竖向木档。安装柱模板时，应先在基础面（或楼面）上弹柱轴线及边线，同一柱列出先弹两端柱轴线及边线，然后拉通线弹出中间部分柱的轴线及边线。按照边线先把底部方盘固定好，然后再对准边线安装柱模板，为了保证柱模的稳定，柱模之间要用水平撑、剪力撑等互相拉结固定。3、梁模板梁模板主要由侧板、地板、夹木、托木、梁箍、支撑等组成。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页侧板用厚20mm的长条板，底板一般用厚20mm长条板，均加木档拼制。再梁底板下每隔一定间距用顶撑支设。夹木设在梁模两侧板下方，将梁侧板与底板夹紧，并钉牢在支柱顶撑上。次梁模板，还应根据支设楼板模板的搁栅的标高，在两侧板外面钉上托木（横档）。在主梁与次梁交接处，应在主梁侧板上留缺口，并钉上衬口档，次梁的侧板和底板钉在衬口档上。支承梁模的顶撑（又称琵琶撑、支柱），其立柱一般为100mm×100mm的方木或直径120mm的原木。帽木用断面50～100mm×100mm的木方，长度根据梁高决定，斜撑用断面50mm×75mm的木方，亦可用钢制顶撑，为了确保梁模支设的坚实，应在夯实的地面上立柱底垫厚度不小于40mm，宽度不小于200mm的通长垫板，用木楔调整标高。顶撑的间距要根据梁的断面大小而定，一般为350～500mm。当梁的高度较大时，应在侧板外面另加斜撑，斜撑上端钉在托木上，下端钉在顶撑的帽木上，独立梁的侧板上口用搭头木互相卡住。当梁高在700mm...
