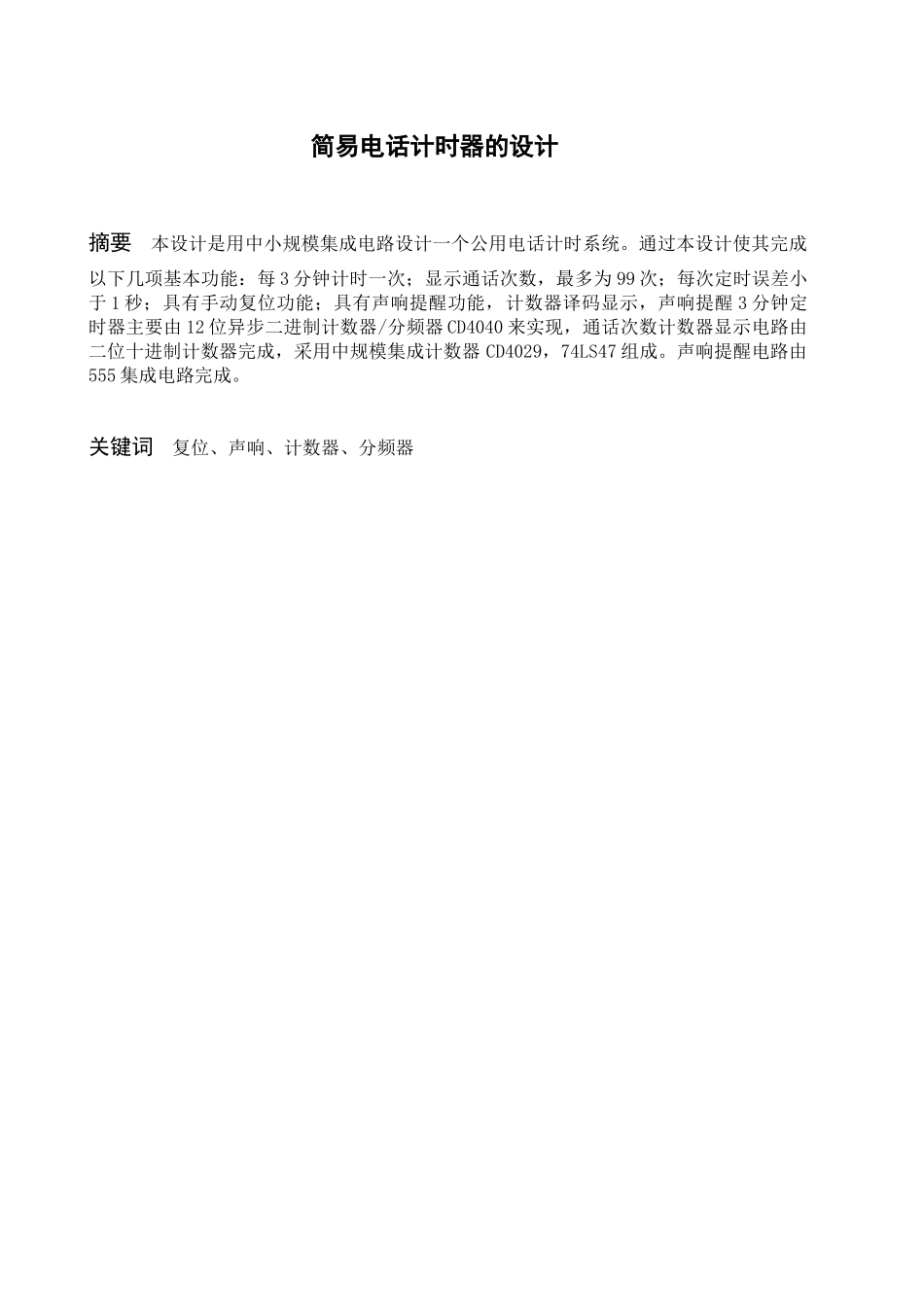

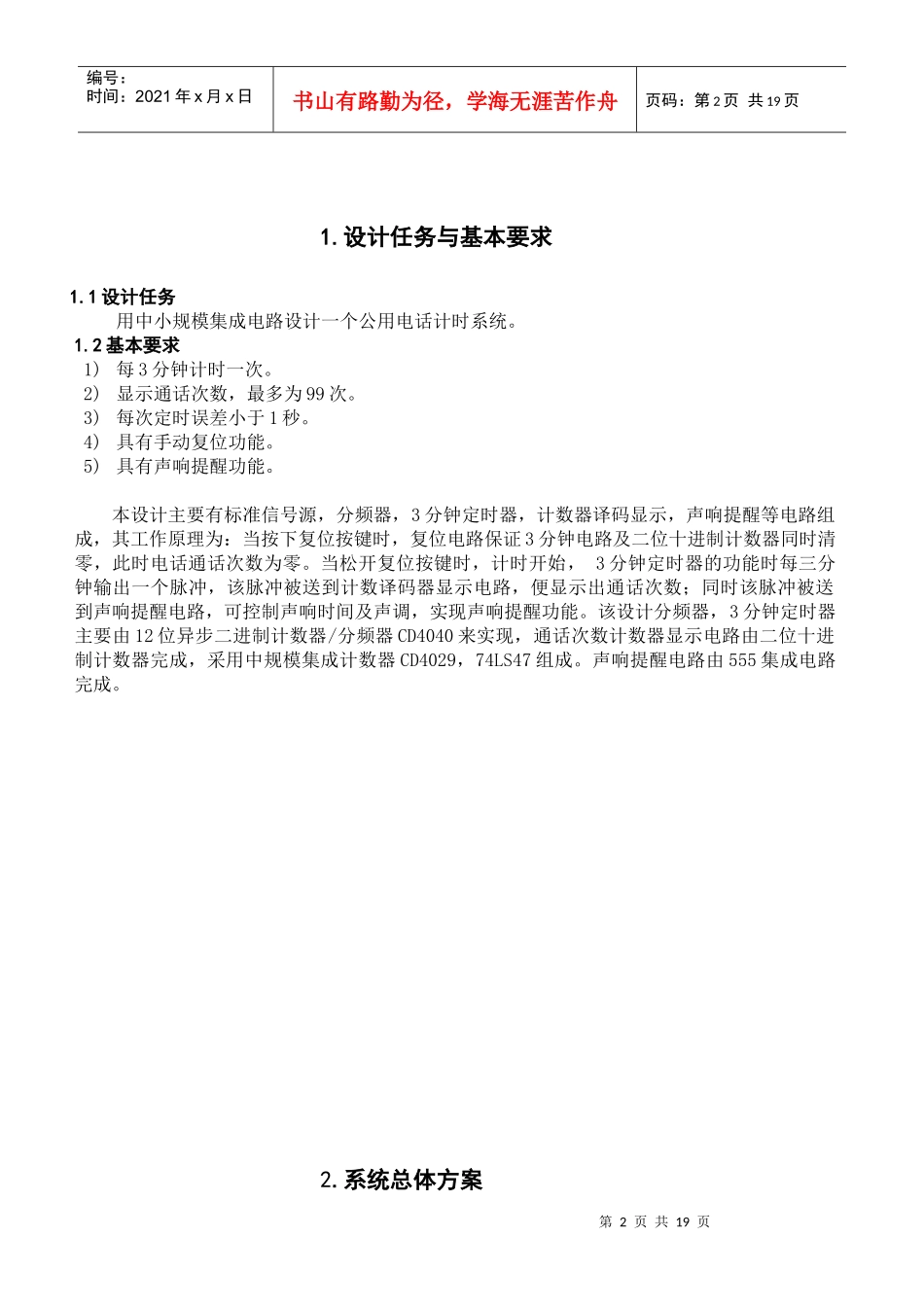

简易电话计时器的设计摘要本设计是用中小规模集成电路设计一个公用电话计时系统。通过本设计使其完成以下几项基本功能：每3分钟计时一次；显示通话次数，最多为99次；每次定时误差小于1秒；具有手动复位功能；具有声响提醒功能，计数器译码显示，声响提醒3分钟定时器主要由12位异步二进制计数器/分频器CD4040来实现，通话次数计数器显示电路由二位十进制计数器完成，采用中规模集成计数器CD4029，74LS47组成。声响提醒电路由555集成电路完成。关键词复位、声响、计数器、分频器第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页目录1设计任务与基本要求………………………………………………………………21.1设计任务……………………………………………………………………………21.2基本要求……………………………………………………………………………22系统总体方案…………………………………………………………………………32.1系统工作原理………………………………………………………………………32.2系统设计框图………………………………………………………………………33单位电路模块设计…………………………………………………………………43.1标准信号源…………………………………………………………………………43.2分频器………………………………………………………………………………53.3分钟定时器…………………………………………………………………………63.4通话次数计数器显示电路…………………………………………………………83.5复位电路……………………………………………………………………………103.6声响提醒电路………………………………………………………………………114调试及结果…………………………………………………………………………144.1标准信号源调试…………………………………………………………………144.23分钟信号测量…………………………………………………………………144.3计数显示电路调试………………………………………………………………144.4声响提醒电路调试………………………………………………………………144.5结果5课程设计体会………………………………………………………………………156参考文献……………………………………………………………………………16附：总电路图…………………………………………………………………………17第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页1.设计任务与基本要求1.1设计任务用中小规模集成电路设计一个公用电话计时系统。1.2基本要求1)每3分钟计时一次。2)显示通话次数，最多为99次。3)每次定时误差小于1秒。4)具有手动复位功能。5)具有声响提醒功能。本设计主要有标准信号源，分频器，3分钟定时器，计数器译码显示，声响提醒等电路组成，其工作原理为：当按下复位按键时，复位电路保证3分钟电路及二位十进制计数器同时清零，此时电话通话次数为零。当松开复位按键时，计时开始，3分钟定时器的功能时每三分钟输出一个脉冲，该脉冲被送到计数译码器显示电路，便显示出通话次数；同时该脉冲被送到声响提醒电路，可控制声响时间及声调，实现声响提醒功能。该设计分频器，3分钟定时器主要由12位异步二进制计数器/分频器CD4040来实现，通话次数计数器显示电路由二位十进制计数器完成，采用中规模集成计数器CD4029，74LS47组成。声响提醒电路由555集成电路完成。2.系统总体方案第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页2.1工作原理当按下抚慰按键时，复位电路保证3分钟电路及二位十进制计数器同时清零，此时电话通话次数为零。当松开复位按键时，计时开始，此时由标准信号发生器产生的f0=32768Hz信号经过十二级分频得到的f0=8Hz脉冲输入3分钟定时器，选用f0=8Hz的原因时考虑到设计要求定时精度所选定的。3分钟定时器的功能时每三分钟输出一个脉冲，该脉冲被送到计数译码器显示电路，便显示出通话次数；同时该脉冲被送到声响...
