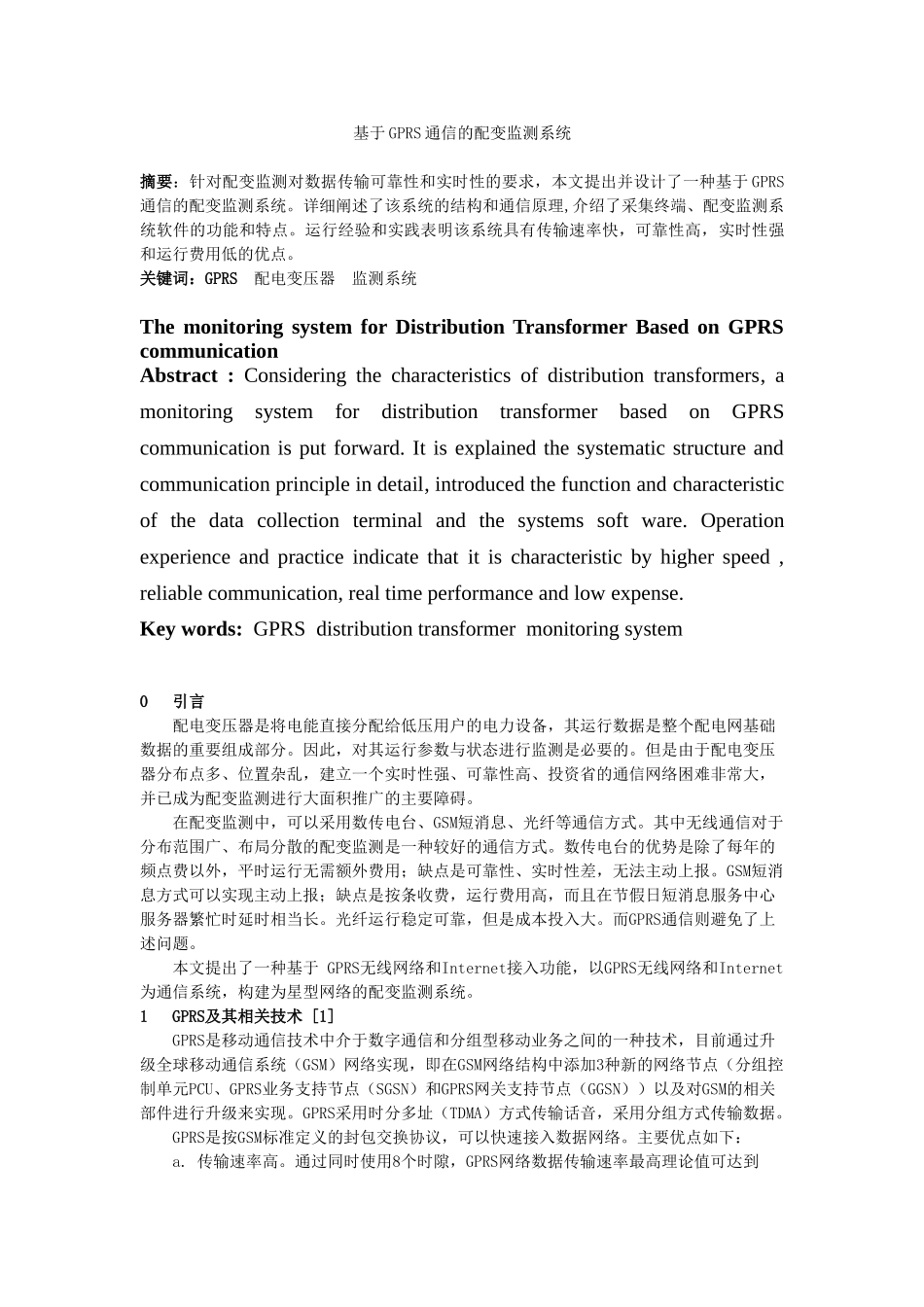

基于GPRS通信的配变监测系统摘要：针对配变监测对数据传输可靠性和实时性的要求，本文提出并设计了一种基于GPRS通信的配变监测系统。详细阐述了该系统的结构和通信原理,介绍了采集终端、配变监测系统软件的功能和特点。运行经验和实践表明该系统具有传输速率快，可靠性高，实时性强和运行费用低的优点。关键词：GPRS配电变压器监测系统ThemonitoringsystemforDistributionTransformerBasedonGPRScommunicationAbstract:Consideringthecharacteristicsofdistributiontransformers,amonitoringsystemfordistributiontransformerbasedonGPRScommunicationisputforward.Itisexplainedthesystematicstructureandcommunicationprincipleindetail,introducedthefunctionandcharacteristicofthedatacollectionterminalandthesystemssoftware.Operationexperienceandpracticeindicatethatitischaracteristicbyhigherspeed,reliablecommunication,realtimeperformanceandlowexpense.Keywords:GPRSdistributiontransformermonitoringsystem0引言配电变压器是将电能直接分配给低压用户的电力设备，其运行数据是整个配电网基础数据的重要组成部分。因此，对其运行参数与状态进行监测是必要的。但是由于配电变压器分布点多、位置杂乱，建立一个实时性强、可靠性高、投资省的通信网络困难非常大，并已成为配变监测进行大面积推广的主要障碍。在配变监测中，可以采用数传电台、GSM短消息、光纤等通信方式。其中无线通信对于分布范围广、布局分散的配变监测是一种较好的通信方式。数传电台的优势是除了每年的频点费以外，平时运行无需额外费用；缺点是可靠性、实时性差，无法主动上报。GSM短消息方式可以实现主动上报；缺点是按条收费，运行费用高，而且在节假日短消息服务中心服务器繁忙时延时相当长。光纤运行稳定可靠，但是成本投入大。而GPRS通信则避免了上述问题。本文提出了一种基于GPRS无线网络和Internet接入功能，以GPRS无线网络和Internet为通信系统，构建为星型网络的配变监测系统。1GPRS及其相关技术[1]GPRS是移动通信技术中介于数字通信和分组型移动业务之间的一种技术，目前通过升级全球移动通信系统（GSM）网络实现，即在GSM网络结构中添加3种新的网络节点（分组控制单元PCU、GPRS业务支持节点（SGSN）和GPRS网关支持节点（GGSN））以及对GSM的相关部件进行升级来实现。GPRS采用时分多址（TDMA）方式传输话音，采用分组方式传输数据。GPRS是按GSM标准定义的封包交换协议，可以快速接入数据网络。主要优点如下：a.传输速率高。通过同时使用8个时隙，GPRS网络数据传输速率最高理论值可达到171.2kbit/s，而且通过不同的编码方式，支持不同速率的传输，是对有限宽带的高效利用，完全满足配电变压器监测的通信速率要求。b.永远在线，可以实时传输数据。GPRS在终端与网络之间实现了“永远在线”的连接，即使没有数据传送，移动终端仍一直在与网络保持联接，再次进行数据传送时不需要重新连接，而网络容量只有在实际进行传输时才被占用，从而保证了信息交换的实时性。c.按流量计费。GPRS营运商能够以传输的数据量而不是连接时间为基准来计费，接入网络但没有数据传输数是不收费的，这使系统运行费用大大降低。用户可以根据实际需要控制数流据量，从而控制运行费用。综上所述，GPRS在数据通信领域独有的技术优势使得它有广泛的应用前景，成为配变监测较为理想的通信方式。2基于GPRS的配变监测系统该系统由数据采集模块、GPRS网络数据传输部分、互联网传输部分和配变监测管理软件四部分组成。在该系统中，终端设备通过GPRS无线网络连接到Internet，与客户端前置机（具有上网功能）进行通信。考虑到更高的带宽、更高的流量，以及工业控制超时重发等协议的支持，数据以UDP报文发送给监测中心。该系统结构如图1所示：由于通过GPRS模块，数据采集模块可以直接访问互联网，所以在配变监测中心并不需要购置GPRS模块。配变监测中心只需要通过宽带、ISDN或ADSL上网即可，这比用GSM短消息的解决方案大大节省了成本(后者的方案中，监测中心至少要配置1到8个GSM模块连接到主机的串行接口上)。具体的通信链...
