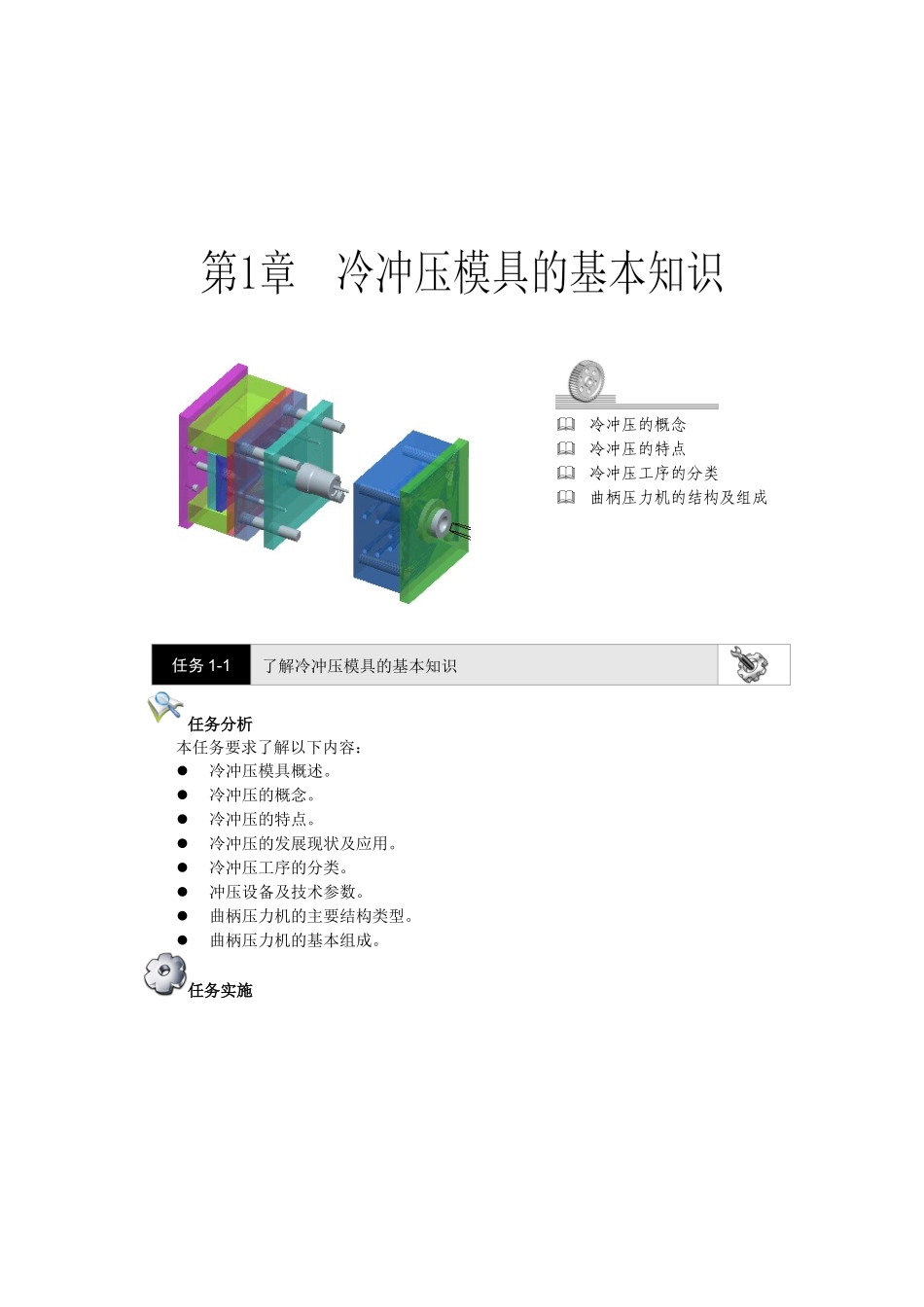

第1章冷冲压模具的基本知识VIP免费

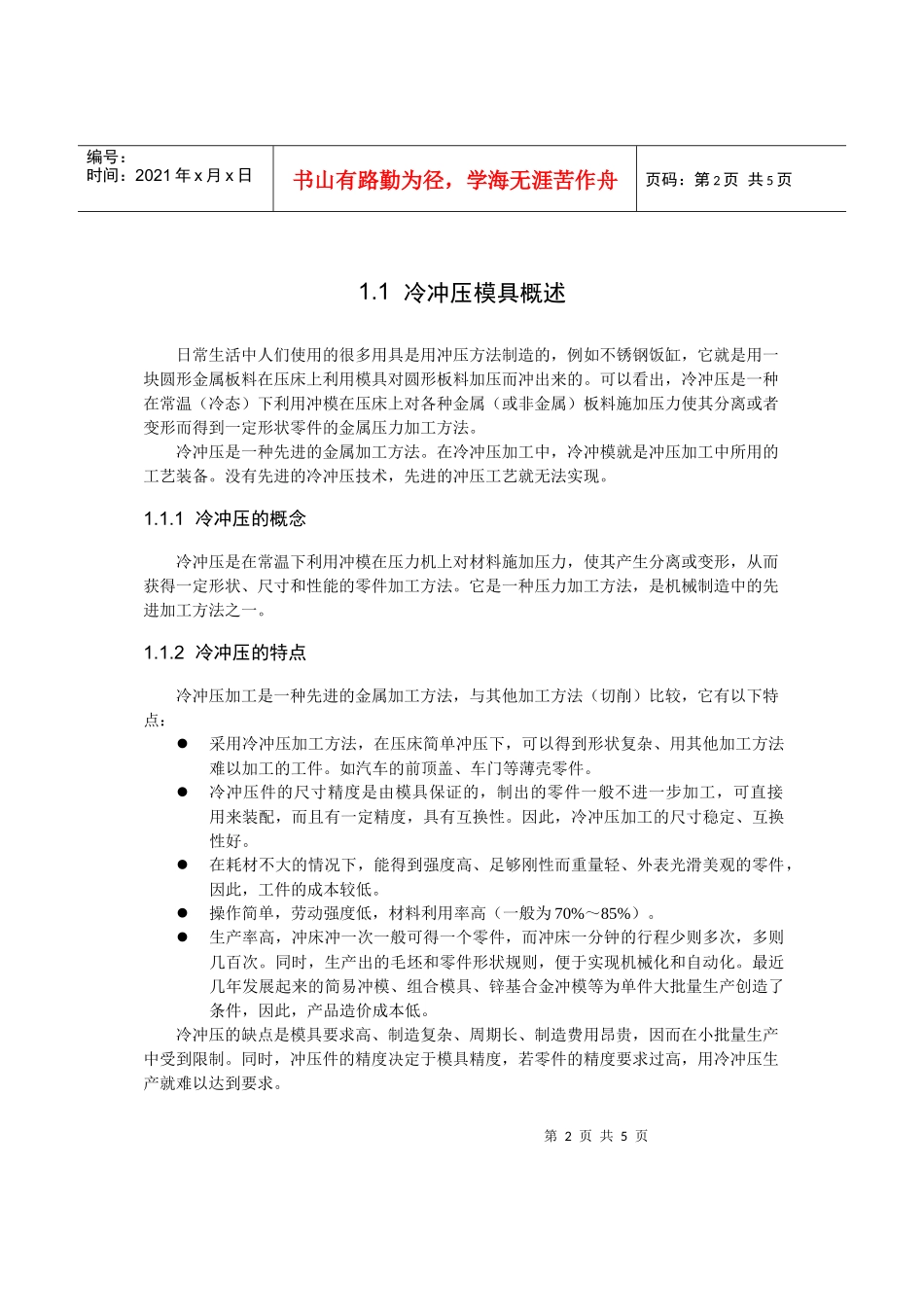

任务1-1了解冷冲压模具的基本知识任务分析本任务要求了解以下内容：冷冲压模具概述。冷冲压的概念。冷冲压的特点。冷冲压的发展现状及应用。冷冲压工序的分类。冲压设备及技术参数。曲柄压力机的主要结构类型。曲柄压力机的基本组成。任务实施冷冲压的概念冷冲压的特点冷冲压工序的分类曲柄压力机的结构及组成本章要本章要第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页1.1冷冲压模具概述日常生活中人们使用的很多用具是用冲压方法制造的，例如不锈钢饭缸，它就是用一块圆形金属板料在压床上利用模具对圆形板料加压而冲出来的。可以看出，冷冲压是一种在常温（冷态）下利用冲模在压床上对各种金属（或非金属）板料施加压力使其分离或者变形而得到一定形状零件的金属压力加工方法。冷冲压是一种先进的金属加工方法。在冷冲压加工中，冷冲模就是冲压加工中所用的工艺装备。没有先进的冷冲压技术，先进的冲压工艺就无法实现。1.1.1冷冲压的概念冷冲压是在常温下利用冲模在压力机上对材料施加压力，使其产生分离或变形，从而获得一定形状、尺寸和性能的零件加工方法。它是一种压力加工方法，是机械制造中的先进加工方法之一。1.1.2冷冲压的特点冷冲压加工是一种先进的金属加工方法，与其他加工方法（切削）比较，它有以下特点：采用冷冲压加工方法，在压床简单冲压下，可以得到形状复杂、用其他加工方法难以加工的工件。如汽车的前顶盖、车门等薄壳零件。冷冲压件的尺寸精度是由模具保证的，制出的零件一般不进一步加工，可直接用来装配，而且有一定精度，具有互换性。因此，冷冲压加工的尺寸稳定、互换性好。在耗材不大的情况下，能得到强度高、足够刚性而重量轻、外表光滑美观的零件，因此，工件的成本较低。操作简单，劳动强度低，材料利用率高（一般为70%～85%）。生产率高，冲床冲一次一般可得一个零件，而冲床一分钟的行程少则多次，多则几百次。同时，生产出的毛坯和零件形状规则，便于实现机械化和自动化。最近几年发展起来的简易冲模、组合模具、锌基合金冲模等为单件大批量生产创造了条件，因此，产品造价成本低。冷冲压的缺点是模具要求高、制造复杂、周期长、制造费用昂贵，因而在小批量生产中受到限制。同时，冲压件的精度决定于模具精度，若零件的精度要求过高，用冷冲压生产就难以达到要求。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页1.1.3冷冲压的发展现状及应用由于冷冲压具有表面质量好、重量轻、成本低的优点，它还是一种经济的加工方法，这是其他加工方法不能与之竞争的。因而冷冲压工艺在机械制造业中得到广泛应用，它在现代汽车、拖拉机、电机、电器、仪器、仪表以及飞机、导弹、枪弹、炮弹和各种民用轻工业中已成为主要的工艺之一。目前，大量产品均可以通过钢板冲压直接生产，有些机械设备往往以冲压件所占的比例作为评价结构是否先进的指标之一。工业发达国家对冷冲压生产工艺的发展是很重视的，很多国家（包括英、美、法、日等）的模具工业产值已超过机床工业，作为冷冲压原材料的钢带和钢板占全部品种的67%。通过冷冲压技术加工产品已成为现代工业生产的重要手段和发展方向。随着科学技术的不断进步，现代工业产品的生产日益复杂与多样化，产品性能和质量也在不断提高，因而对冷冲压技术提出了更高的要求。为了使冷冲压技术能适应各工业部门的需要，冷冲压技术自身也在不断革新和发展。冷冲压技术的发展思路就是尽可能地完善和扩充冷冲压工艺的优点，克服其缺点。在冷冲压技术的发展过程中，应注意以下几方面。（1）冷冲压技术的发展过程中应正确地确定工艺参数及冲模工作部分的形状与尺寸，提高冲压件的质量、缩短新产品试制周期，应在加强冲压成形理论研究的基础上，使冲压成形理论达到能对生产实际起指导作用，逐步建立起一套密切结合生产实际的先进的工艺分析计算方法。国外已开始采用弹塑性有限元法对汽车覆盖零件的成形过程进行应力应变分析和计算机模拟，以预测某一工艺方案对零件成形的可能性和可能出现的问题。（2）加...
