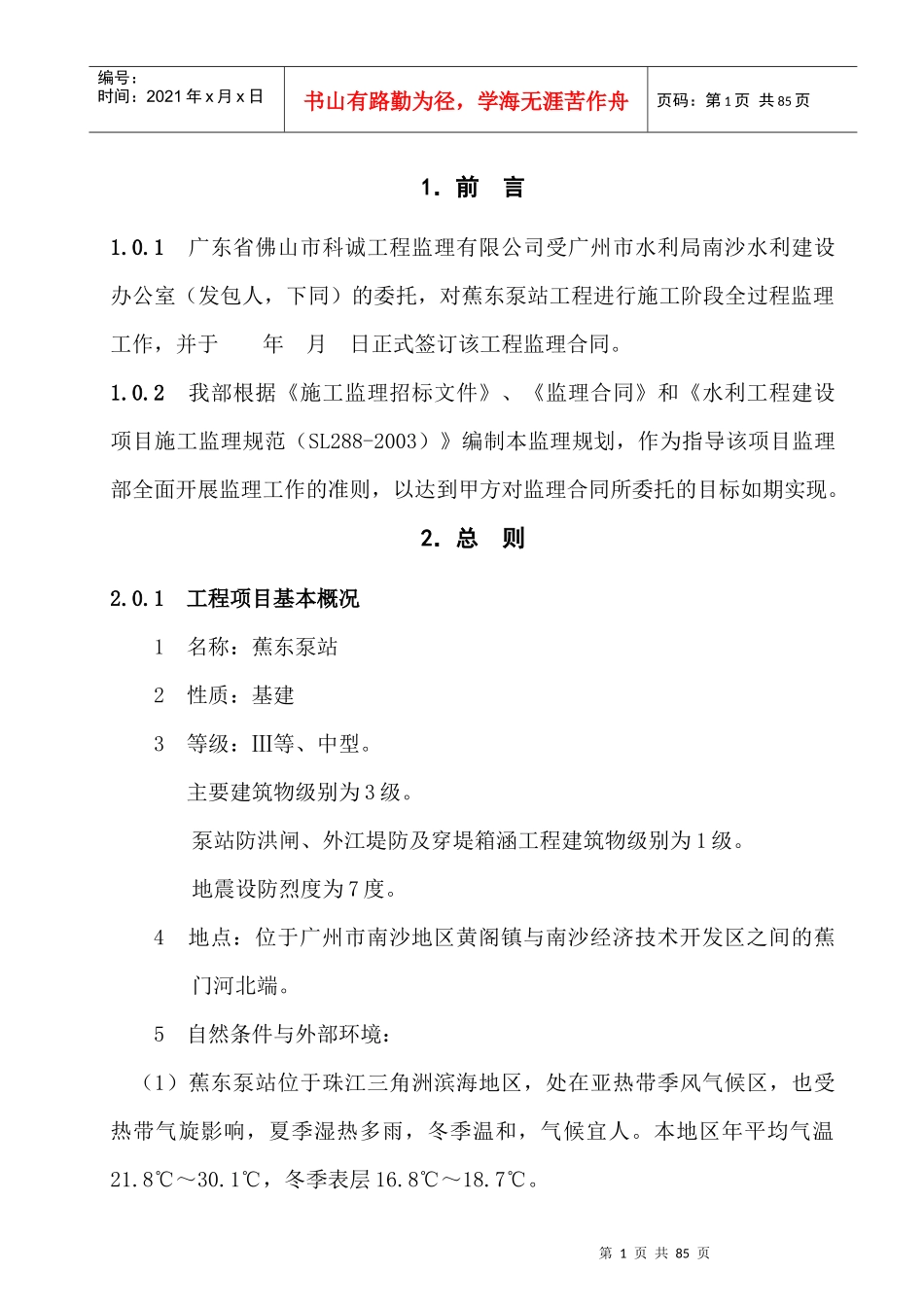

第1页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共85页1．前言1.0.1广东省佛山市科诚工程监理有限公司受广州市水利局南沙水利建设办公室（发包人，下同）的委托，对蕉东泵站工程进行施工阶段全过程监理工作，并于年月日正式签订该工程监理合同。1.0.2我部根据《施工监理招标文件》、《监理合同》和《水利工程建设项目施工监理规范（SL288-2003）》编制本监理规划，作为指导该项目监理部全面开展监理工作的准则，以达到甲方对监理合同所委托的目标如期实现。2．总则2.0.1工程项目基本概况1名称：蕉东泵站2性质：基建3等级：Ⅲ等、中型。主要建筑物级别为3级。泵站防洪闸、外江堤防及穿堤箱涵工程建筑物级别为1级。地震设防烈度为7度。4地点：位于广州市南沙地区黄阁镇与南沙经济技术开发区之间的蕉门河北端。5自然条件与外部环境：（1）蕉东泵站位于珠江三角洲滨海地区，处在亚热带季风气候区，也受热带气旋影响，夏季湿热多雨，冬季温和，气候宜人。本地区年平均气温21.8℃～30.1℃，冬季表层16.8℃～18.7℃。第2页共85页第1页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共85页（2）内涌洪水由暴雨产生，洪水模数在5～8m3/s/km2左右；外江受潮汐影响，热带气旋对本地区影响较大，造价人才网多年平均高潮位1.89m，实测最高潮位2.70m，多年平均低潮位-1.34m，200年一遇设计洪潮水位2.83m，20年一遇设计洪潮水位2.38m。（3）蕉门河两岸地势平坦，沿河岸地貌特征为珠江一级阶地，属珠江三角洲冲积平原地貌单元。（4）蕉东泵站工程所在地水陆交通方便，工程所需材料可从水路运至现场，开挖弃土可从水上运走。施工用水、用电、通讯可通过沿岸单位协商解决。6工程项目规模、特点及组成：（1）工程项目规模蕉东泵站设计排涝流量32m3/s，安装4台1600ZWB10-2.8型卧式轴流水泵，配4台T355-24/1730型355KW电动机，总装机容量1420KW，属Ⅲ等中型工程。泵站设计标准为20年一遇24小时暴雨不成灾；闸内堤防防洪标准采用20年一遇，相应防洪水位为0.80m，外江堤防及水闸的防洪潮标准采用200年一遇，相应防洪水位为2.54m（蕉东闸外）。（2）工程项目特点蕉东泵站工程毗邻蕉门河蕉东闸桥工程，是蕉门河流域城市防洪、防潮、排涝及景观蓄水工程，是蕉门河按现代化城市水利的要求进行整治项目之一。（3）工程项目的组成第3页共85页第2页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共85页蕉东泵站由引水渠、栏污栅、前池、主副厂房、进出水流道、压力水箱渐变段、箱涵、主水泵电动机组、环保人才网电气设备、金属结构及蕉东泵站管理楼等组成。7工程项目建设目的蕉东泵站工程项目建设的目的是为了确保广州市南沙开发区当遭20年一遇24小时暴雨时不成涝灾。2.0.2工程项目主要目标1工程项目总投资及组成本工程项目总投资为1715.85万元（初步设计概算），但具体数额以广州市财政部门审定为准。工程项目总投资的组成如表2.0.2.1蕉东泵站总概算表表2.0.2.1序号工程项目工程费（万元）1建筑工程564.532机电设备及安装工程575.513金属结构设备及安装工程133.464临时工程63.185其他费用172.146预备费60.35第4页共85页第3页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共85页7专项费用146.68合计1715.682蕉东泵站施工合同价880.88万元，以大包干形式承包。3计划工期、保修期根据招标文件的要求，本工程从下达开工令之日计算，施工计划工期390个日历天；保修期：壹年。4质量目标达到优良标准。2.0.3工程项目组织1工程项目主管部门、发包人工程项目主管部门：广州市水利局发包人：广州市水利局南沙水利建设办公室项目管理机构:上海勘测设计研究院广州南沙建设项目管理部2质量监督机构：广州市水利水电工程质量监督站3设计单位：广州市水利水电勘测设计研究院4承包人：福建省水利水电工程有限公司5监理单位：广东省佛山市科诚工程监理有限公司2.0.4监理工程范围和内容2.0.4.1监理工程范围监理人的监理范围为蕉东泵站工程施工和工程范围内障碍物拆除等。2.0.4.2监理工程内容第5页共85页第4页共...
