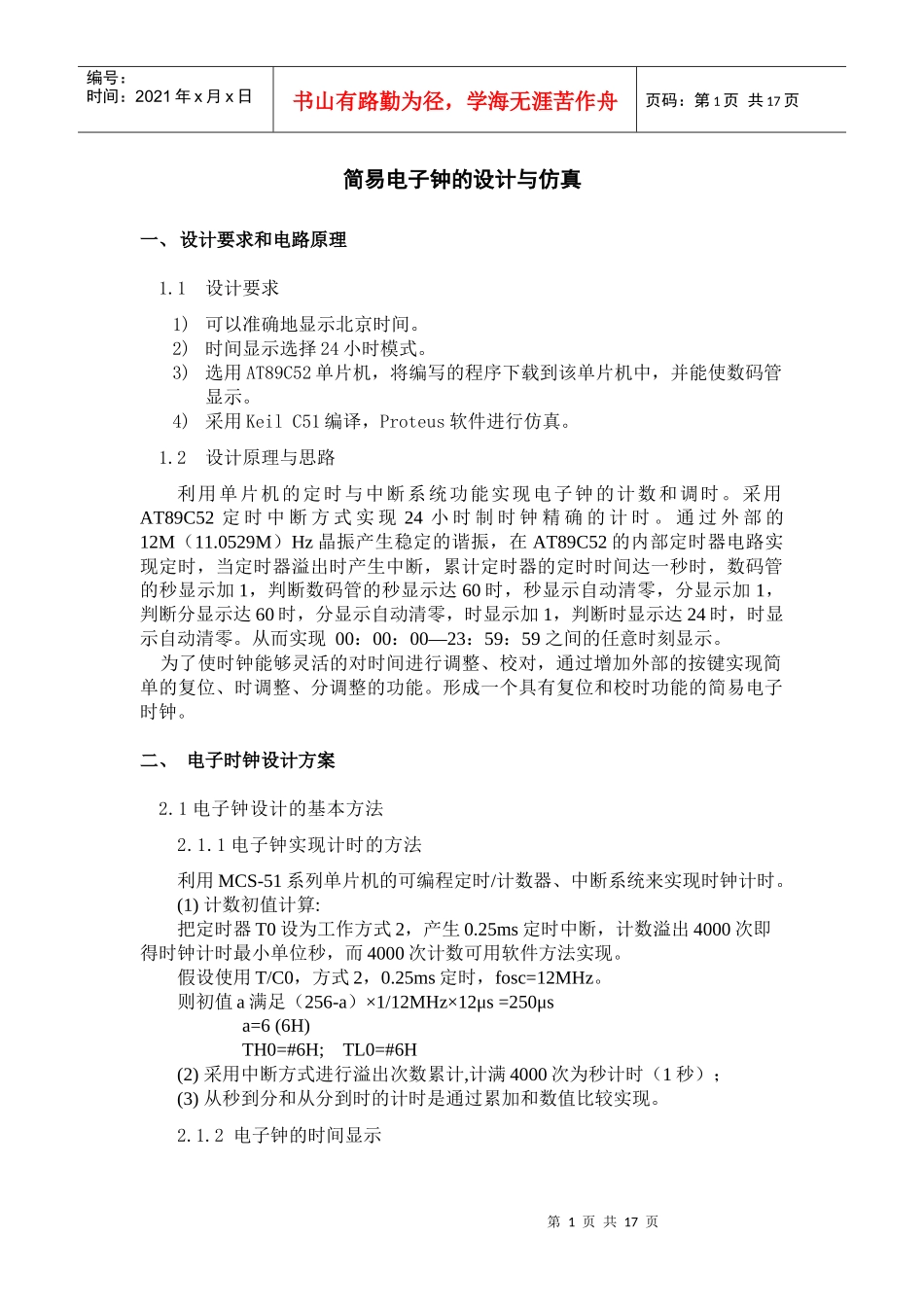

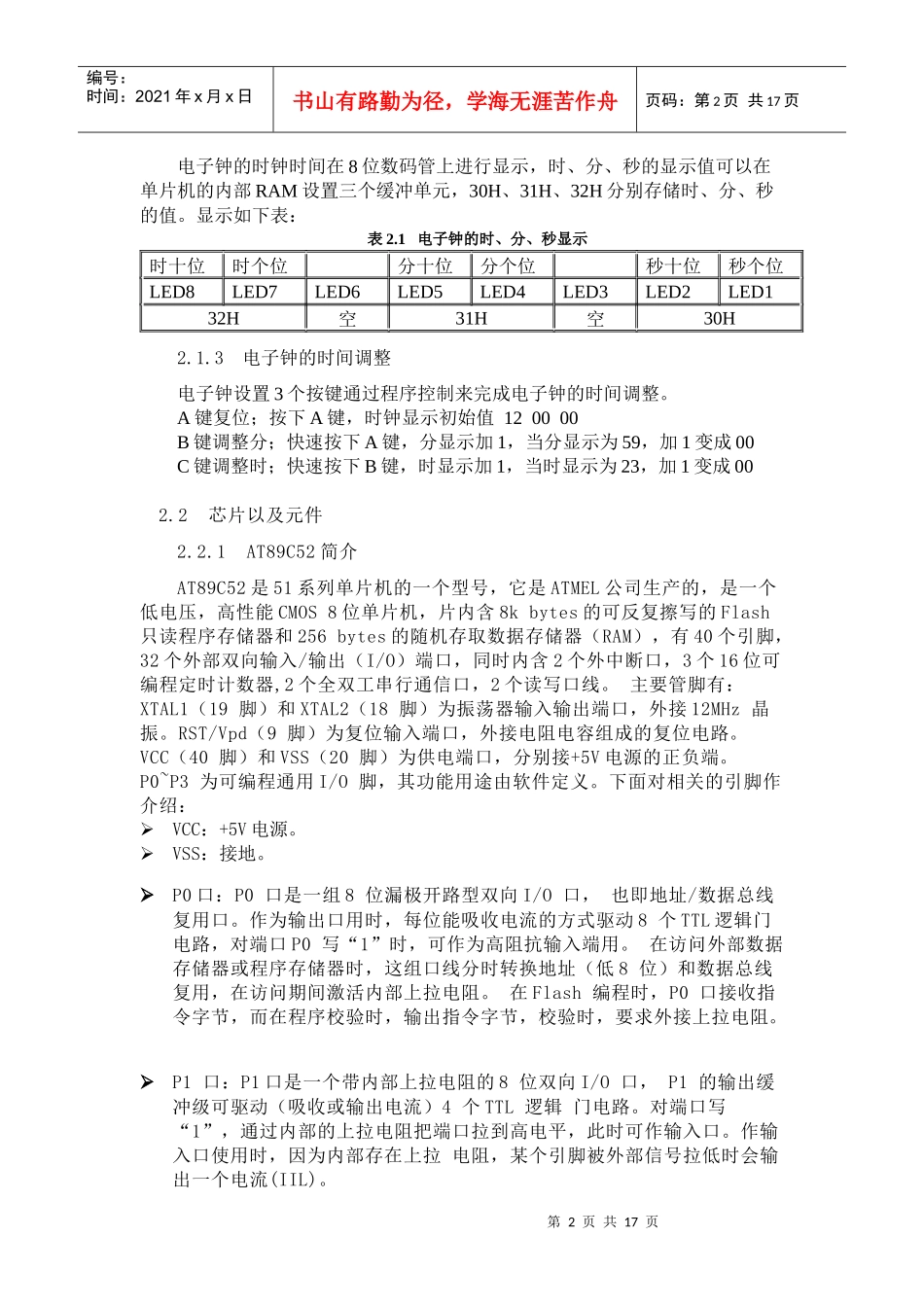

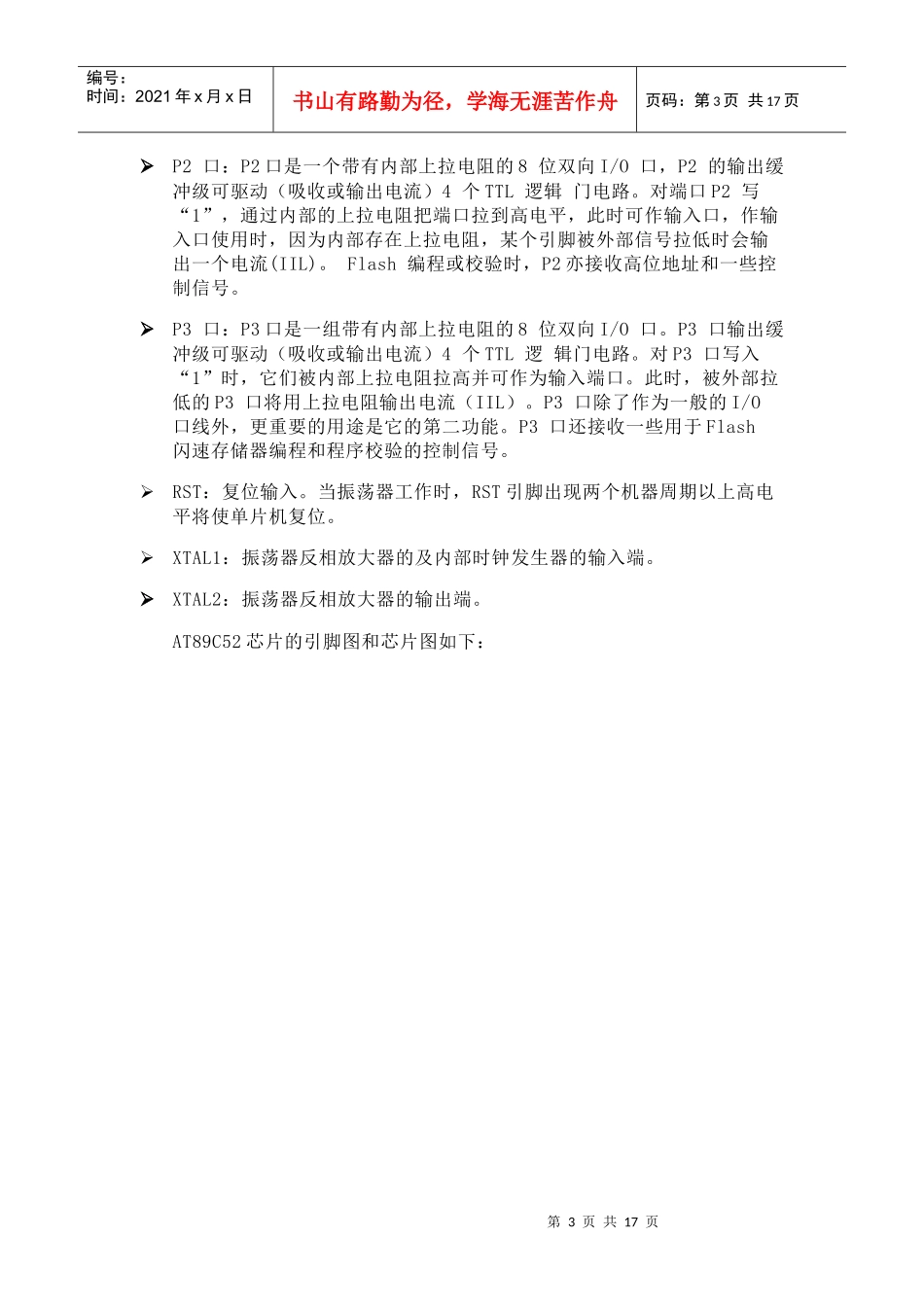

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页简易电子钟的设计与仿真一、设计要求和电路原理1.1设计要求1)可以准确地显示北京时间。2)时间显示选择24小时模式。3)选用AT89C52单片机，将编写的程序下载到该单片机中，并能使数码管显示。4)采用KeilC51编译，Proteus软件进行仿真。1.2设计原理与思路利用单片机的定时与中断系统功能实现电子钟的计数和调时。采用AT89C52定时中断方式实现24小时制时钟精确的计时。通过外部的12M（11.0529M）Hz晶振产生稳定的谐振，在AT89C52的内部定时器电路实现定时，当定时器溢出时产生中断，累计定时器的定时时间达一秒时，数码管的秒显示加1，判断数码管的秒显示达60时，秒显示自动清零，分显示加1，判断分显示达60时，分显示自动清零，时显示加1，判断时显示达24时，时显示自动清零。从而实现00：00：00—23：59：59之间的任意时刻显示。为了使时钟能够灵活的对时间进行调整、校对，通过增加外部的按键实现简单的复位、时调整、分调整的功能。形成一个具有复位和校时功能的简易电子时钟。二、电子时钟设计方案2.1电子钟设计的基本方法2.1.1电子钟实现计时的方法利用MCS-51系列单片机的可编程定时/计数器、中断系统来实现时钟计时。(1)计数初值计算:把定时器T0设为工作方式2，产生0.25ms定时中断，计数溢出4000次即得时钟计时最小单位秒，而4000次计数可用软件方法实现。假设使用T/C0，方式2，0.25ms定时，fosc=12MHz。则初值a满足（256-a）×1/12MHz×12μs=250μsa=6(6H)TH0=#6H;TL0=#6H(2)采用中断方式进行溢出次数累计,计满4000次为秒计时（1秒）；(3)从秒到分和从分到时的计时是通过累加和数值比较实现。2.1.2电子钟的时间显示第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页电子钟的时钟时间在8位数码管上进行显示，时、分、秒的显示值可以在单片机的内部RAM设置三个缓冲单元，30H、31H、32H分别存储时、分、秒的值。显示如下表：表2.1电子钟的时、分、秒显示时十位时个位分十位分个位秒十位秒个位LED8LED7LED6LED5LED4LED3LED2LED132H空31H空30H2.1.3电子钟的时间调整电子钟设置3个按键通过程序控制来完成电子钟的时间调整。A键复位；按下A键，时钟显示初始值120000B键调整分；快速按下A键，分显示加1，当分显示为59，加1变成00C键调整时；快速按下B键，时显示加1，当时显示为23，加1变成002.2芯片以及元件2.2.1AT89C52简介AT89C52是51系列单片机的一个型号，它是ATMEL公司生产的，是一个低电压，高性能CMOS8位单片机，片内含8kbytes的可反复擦写的Flash只读程序存储器和256bytes的随机存取数据存储器（RAM），有40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2个读写口线。主要管脚有：XTAL1（19脚）和XTAL2（18脚）为振荡器输入输出端口，外接12MHz晶振。RST/Vpd（9脚）为复位输入端口，外接电阻电容组成的复位电路。VCC（40脚）和VSS（20脚）为供电端口，分别接+5V电源的正负端。P0~P3为可编程通用I/O脚，其功能用途由软件定义。下面对相关的引脚作介绍：VCC：+5V电源。VSS：接地。P0口：P0口是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口。作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口P0写“1”时，可作为高阻抗输入端用。在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。在Flash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。P1口：P1口是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(IIL)。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页P2口：P2口是一个带...
