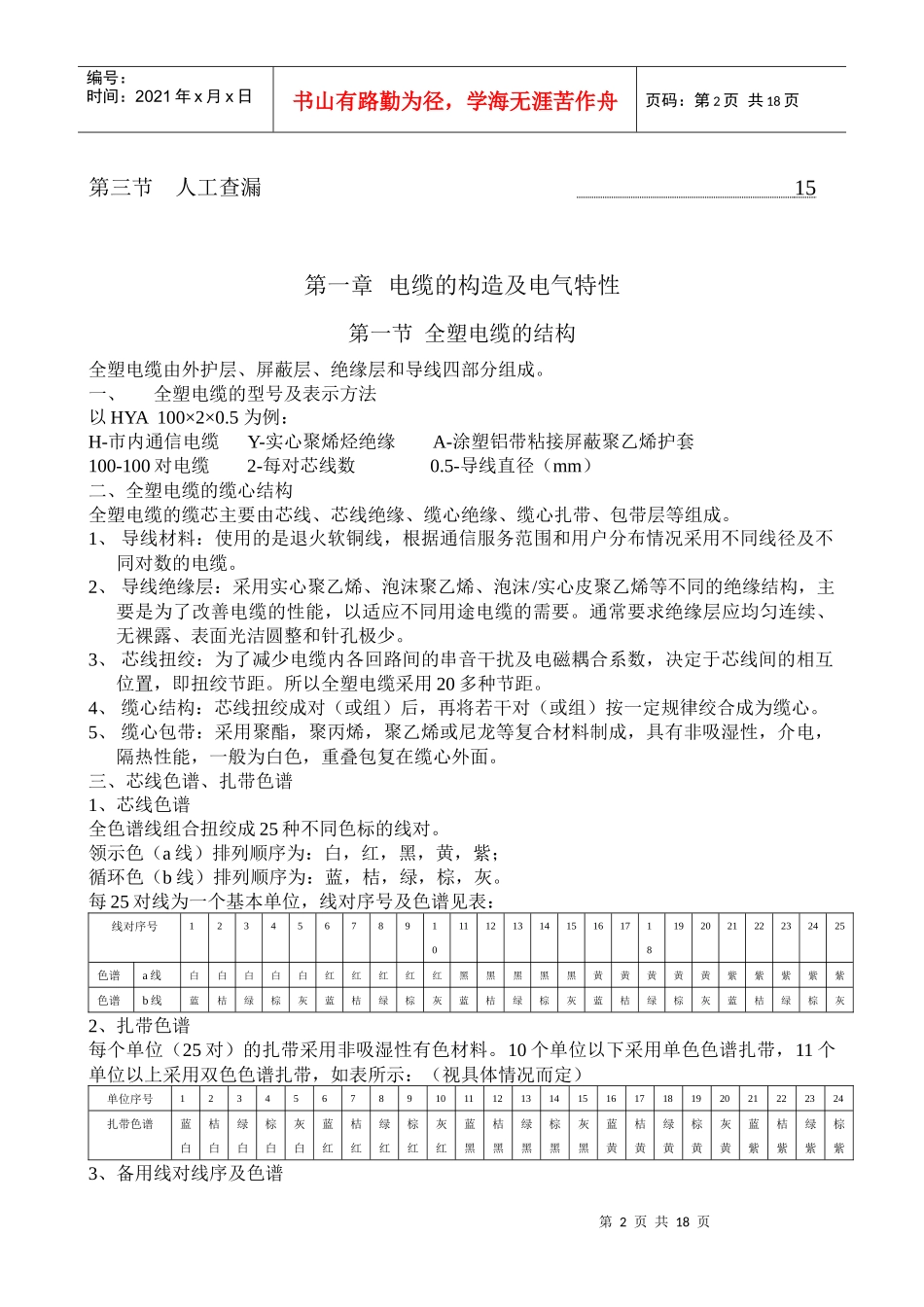

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页通信电缆培训教材第一章电缆的构造及电气特性第一节全塑电缆的结构02第二节电缆的电气特性03第二章电缆芯线接续与接续套管的封闭第一节全塑电缆的常用接续方法03第二节全塑电缆的接头封闭05第三章电缆的交接设备和分线设备第一节交接设备的分类及型号09第二节分线设备的分类及型号09第四章电缆配线及割接第一节主干电缆网的配线09第二节配线电缆网的配线10第三节电缆割接10第五章电缆电气测试及障碍测试第一节电气测试的基本内容及方式方法10第二节电缆芯线障碍种类及仪器仪表测试方法13第六章电缆气压维护第一节充气维护概述15第二节充气系统简介15第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第三节人工查漏15第一章电缆的构造及电气特性第一节全塑电缆的结构全塑电缆由外护层、屏蔽层、绝缘层和导线四部分组成。一、全塑电缆的型号及表示方法以HYA100×2×0.5为例：H-市内通信电缆Y-实心聚烯烃绝缘A-涂塑铝带粘接屏蔽聚乙烯护套100-100对电缆2-每对芯线数0.5-导线直径（mm）二、全塑电缆的缆心结构全塑电缆的缆芯主要由芯线、芯线绝缘、缆心绝缘、缆心扎带、包带层等组成。1、导线材料：使用的是退火软铜线，根据通信服务范围和用户分布情况采用不同线径及不同对数的电缆。2、导线绝缘层：采用实心聚乙烯、泡沫聚乙烯、泡沫/实心皮聚乙烯等不同的绝缘结构，主要是为了改善电缆的性能，以适应不同用途电缆的需要。通常要求绝缘层应均匀连续、无裸露、表面光洁圆整和针孔极少。3、芯线扭绞：为了减少电缆内各回路间的串音干扰及电磁耦合系数，决定于芯线间的相互位置，即扭绞节距。所以全塑电缆采用20多种节距。4、缆心结构：芯线扭绞成对（或组）后，再将若干对（或组）按一定规律绞合成为缆心。5、缆心包带：采用聚酯，聚丙烯，聚乙烯或尼龙等复合材料制成，具有非吸湿性，介电，隔热性能，一般为白色，重叠包复在缆心外面。三、芯线色谱、扎带色谱1、芯线色谱全色谱线组合扭绞成25种不同色标的线对。领示色（a线）排列顺序为：白，红，黑，黄，紫；循环色（b线）排列顺序为：蓝，桔，绿，棕，灰。每25对线为一个基本单位，线对序号及色谱见表：线对序号12345678910111213141516171819202122232425色谱a线白白白白白红红红红红黑黑黑黑黑黄黄黄黄黄紫紫紫紫紫色谱b线蓝桔绿棕灰蓝桔绿棕灰蓝桔绿棕灰蓝桔绿棕灰蓝桔绿棕灰2、扎带色谱每个单位（25对）的扎带采用非吸湿性有色材料。10个单位以下采用单色色谱扎带，11个单位以上采用双色色谱扎带，如表所示：（视具体情况而定）单位序号123456789101112131415161718192021222324扎带色谱蓝白桔白绿白棕白灰白蓝红桔红绿红棕红灰红蓝黑桔黑绿黑棕黑灰黑蓝黄桔黄绿黄棕黄灰黄蓝紫桔紫绿紫棕紫3、备用线对线序及色谱第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页备用线对位置应在缆心外层，主要用于替换已损坏线对，线对线序及色谱如表所示：单位序号12345678910扎带色谱白红白黑白黄白红红黑红黄红紫黑黄黑紫黄紫四、基本单位和超单位色谱基本单位色谱用于600对及以内电缆，超过600对需启用超单位色谱。五、屏蔽层与外护层1、屏蔽层：涂塑铝带粘接屏蔽护层又称挡潮层，重叠纵包而成，分单面和双面涂塑。铝带标称厚度为0.15~0.20mm,聚合物的标称厚度为0.04~0.05mm。功能为减少外界电磁场对电缆芯线的干扰和影响，提供工作地线，增强电缆阻水、潮的能力，另外对增加电缆的机械强度也有一定的作用。2、外护层：全塑电缆外护套，采用黑色聚乙烯塑料直接包覆在屏蔽外，功能为保持电缆的缆芯不受潮气、水分以及化学作用的侵蚀，起到密封与机械保护的作用，并能适应各种敷设方式和应用环境，保证电缆有足够的使用寿命。电缆曲率半径为电缆外径的15~20倍。六、自承式电缆自承式电缆一般结构特性与HYA型全塑电缆相同，它具有重量轻、便于施工维护等优点。第二节电缆的电气特性一、铅缆的结构（略）二、铅缆的类型、规格（略）三、电缆的电气参数回...
