第11章电气工程1(DOC26页)VIP免费

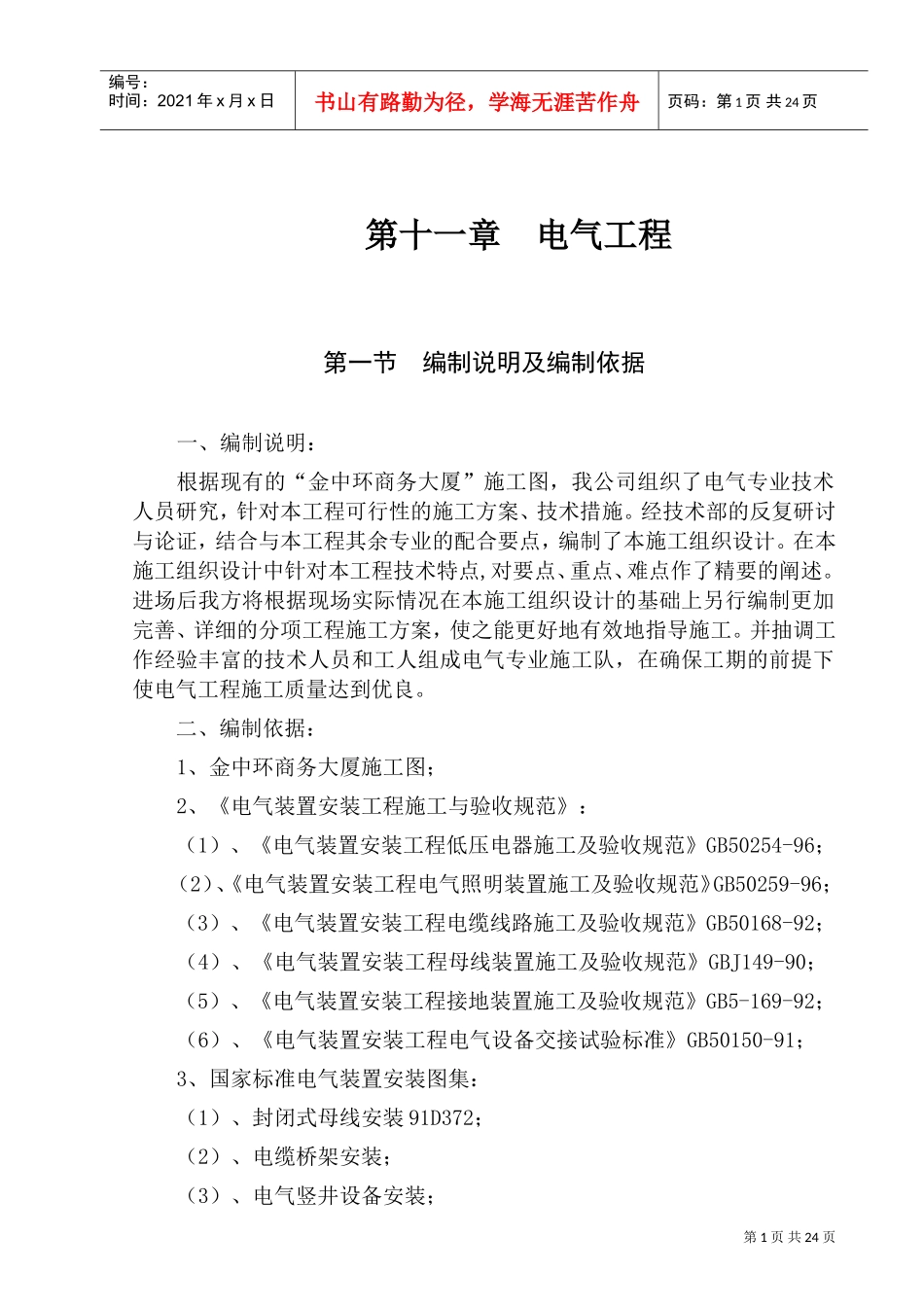

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页第十一章电气工程第一节编制说明及编制依据一、编制说明：根据现有的“金中环商务大厦”施工图，我公司组织了电气专业技术人员研究，针对本工程可行性的施工方案、技术措施。经技术部的反复研讨与论证，结合与本工程其余专业的配合要点，编制了本施工组织设计。在本施工组织设计中针对本工程技术特点,对要点、重点、难点作了精要的阐述。进场后我方将根据现场实际情况在本施工组织设计的基础上另行编制更加完善、详细的分项工程施工方案，使之能更好地有效地指导施工。并抽调工作经验丰富的技术人员和工人组成电气专业施工队，在确保工期的前提下使电气工程施工质量达到优良。二、编制依据：1、金中环商务大厦施工图；2、《电气装置安装工程施工与验收规范》：（1）、《电气装置安装工程低压电器施工及验收规范》GB50254-96；（2）、《电气装置安装工程电气照明装置施工及验收规范》GB50259-96；（3）、《电气装置安装工程电缆线路施工及验收规范》GB50168-92；（4）、《电气装置安装工程母线装置施工及验收规范》GBJ149-90；（5）、《电气装置安装工程接地装置施工及验收规范》GB5-169-92；（6）、《电气装置安装工程电气设备交接试验标准》GB50150-91；3、国家标准电气装置安装图集：（1）、封闭式母线安装91D372；（2）、电缆桥架安装；（3）、电气竖井设备安装；第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页（4）、接地装置安装86D563；（5）、利用建筑物金属体做防雷及接地装置安装88SD566；（6）、硬塑料管配线安装86D467；（7）、等电位联接安装97SD567。4、《中华人民共和国工程建设标准强制性条文》（2000）；5、《建筑工程施工现场供用电安全规范》GB50194-93；6、《深圳市建设工程现场文明施工管理办法》（深圳建施[1998]41号）；7、《人防施工及验收规范》GBJ1；8、本工程施工组织设计（土建、给排水等）；9、《深圳市民用建筑设计技术要求与规定（试行）》。第二节施工总体部署一、施工管理体系及质量保证体系：成立以项目经理领导的水电技术部、电气专业安装队，安装队负责本工程电气安装施工工作。1、电气安装工程施工组织管理体系：第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页在项目经理的领导下，以水电技术部牵头成立以电气主管工程师为主的技术管理体系，以水电技术部为主的主要施工管理体系，以安全员为主的安全管理体系，以质检员为主的质检管理体系。各体系之间相互督促将各种问题解决在工序施工之前。2、质量检查保证体系：1、水电技术部人员名单：职务人数职称工作范围电气安装队长1工程师负责全面工作电气主管工程师1工程师负责全面技术工作第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页现场电气技术员2工程师负责现场施工技术安全员4安全主任负责施工安全质检员4工程师负责工程质量检查材料员1工程师负责材料采购二、施工组织作业计划:在主体施工阶段紧密配合土建施工，组织有经验的施工骨干按照图纸进行定位放线和防雷接地焊接。做到有土建施工的地方就有电气施工人员。1、总体原则:（1）、在项目经理的领导指挥下，协调好与其它各专业的关系，确保工程质量和合同工期。（2）、紧跟土建进度，进行流水作业。土建每完成一部分电气紧随其后完成。确保工程质量及进度。（3）、现场设材料库及加工场地，所有工程材料一律分批进到现场，钢管套丝、煨弯一律现场加工，以便随用随加工，以确保工程施工顺利进行。（4）、在本工程总工期的控制下，电气安装工程要与其他专业（如管道安装、消防等）工程总体协调配合，将存有的问题解决在施工之前。2、施工顺序:施工准备基础接地焊接基础接地电阻测试引下线均压环接地均压环接地测试屋面避雷避雷网接地测试现浇钢筋砼中暗管、暗盒敷设砖砌体中暗管、暗盒敷设管内穿线、测接地电阻楼层配电箱安装配电室安装桥架封闭母线安装第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
