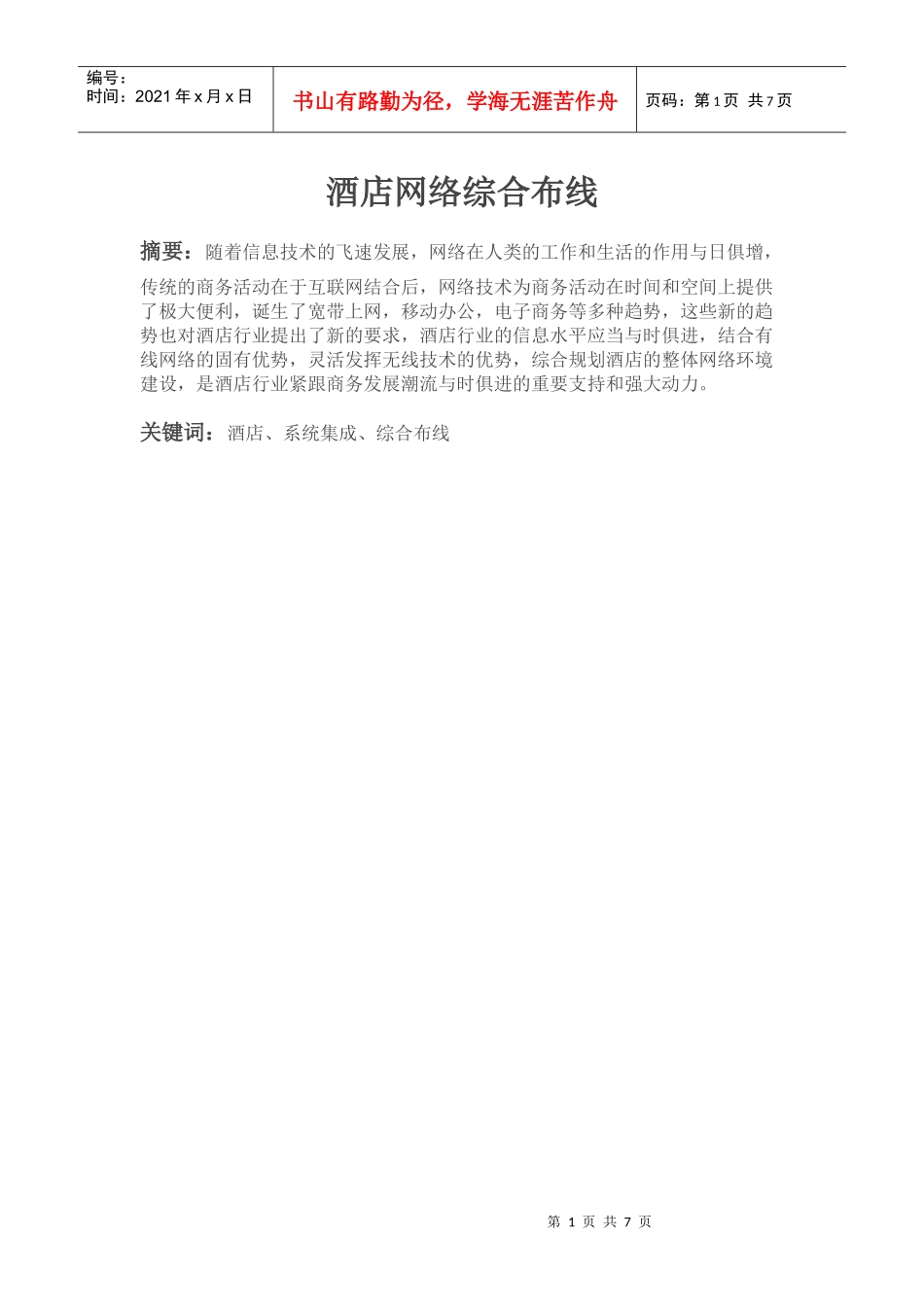

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页酒店网络综合布线摘要：随着信息技术的飞速发展，网络在人类的工作和生活的作用与日俱增，传统的商务活动在于互联网结合后，网络技术为商务活动在时间和空间上提供了极大便利，诞生了宽带上网，移动办公，电子商务等多种趋势，这些新的趋势也对酒店行业提出了新的要求，酒店行业的信息水平应当与时俱进，结合有线网络的固有优势，灵活发挥无线技术的优势，综合规划酒店的整体网络环境建设，是酒店行业紧跟商务发展潮流与时俱进的重要支持和强大动力。关键词：酒店、系统集成、综合布线第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页一、需求分析（1）环境需求酒店拥有200套客房，需要在每间客房布置2个信息点，全酒店布置的信息总数超过500个，目的在于使顾客处于酒店的任何位置，都能轻松联网，实现信息共享，资料查阅，邮件收发，为视频会计VOIP应用等多种代表未来发展趋势的应用方式提供支持。考虑到酒店未来的发展，网络的扩展性和对酒店多功能的支持里必不可少，这也为合理控制酒店的网络发展建设和维护的成本提供了保障。（2）设备需求酒店综合布线工程整个布线系统选用星型结构，从插座至楼层配线架，最后通过数据语音主干线缆统一连接至相应的数据和语音机房，以便于集中式管理，系统机房设置在酒店一层，系统水平布线满足小于90米的布线标准要求，数据水平部分采用超五类双绞线，语音水平部分采用电话新传输，数据干线子系统采用光缆，语音干线子系统采用大对数电缆传输。二、整体设计本设计提出的综合布线系统实现了酒店设备的网络物理层上的相互联系，满足系统间信息共享的要求，为酒店集中管理以及Interner的连接建立了基础设施，具体来说本方案设计的布线系统可以支持以下各类应用设备。语音：程控交换机、电话、传真、卫星通信、电话会议、语音信箱等。数据：快速以太网、千兆以太网。视频：闭路电视监控、电视会议、可是图文、自动控制等音视频和控制信号。需要指出的是视频、射频、公共广播、自动控制等系统方面，设计理论和多个项目的时间已证实，采用的结构化布线系统可达到与传统布线方式同等的传输质量和传输距离，但在工程造价方面，由于结构化布线系统要配置专用的适配器，一直工程造价会有很大的提高，故本设计只提供了高性能的传输链路，在技术发展造假降低时，或有此类需要时提供坚实的支持。酒店不限采用综合布线方式，根据结构化布线标准，网络有设备间子系统、干线子系统、工作去子系统、水瓶布线子系统、管理子系统组成。（1）设备间子系统第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页设备间子系统有分配线间和主配线间组成，语音主干采用110式卡接式配线架，数据主干采用机架式光纤端接箱，所有设备均安装在19英寸标准机柜内，交接区应具有良好的标记系统，交接间的配线设备采用色标区别各类用途的配线区，并设置标准电源插座，以便安装相关网络交换设备。（2）干线子系统干线子系统是综合布线系统的神经中枢，一端始接于计算中心的总配线间，另一间则终接于IDF分配线间，主干线缆到各个IDF完成主干的接续，将工作站区子系统、水平布线子系统、管理子系统、设备间子系统、主干子系统五个子系统集成在一起，就形成了完整的结构化综合布线系统。主干子系统使用大对数双绞线电缆，光缆实现设备室与管理子系统间的连接，其中语音主干采用三类大对数非屏蔽UTP双绞线铜缆，数据竹竿采用室内多模光纤。（3）水平布线子系统走廊的墙角顶上应安装有金属桥架和PVC电缆管，进入房间时，从桥架或PVC电线管暗装方式由墙壁下到各个信息点。（5）管理子系统管理子系统有各个层弱电井内的壁挂式机柜，配线架与跳线组成。通过跳线将通讯线路定位或重定位到楼层的不同部位，其中水平线缆接数据和语音，均采用24/48口RJ45型模块式配线架，保留5%的余量用于今后的扩展，采用110式卡接式配线架连接语音主干，采用机架式光纤端接箱连接数据主干，配置相应的数据点的数据跳位线和110-RJ4...
