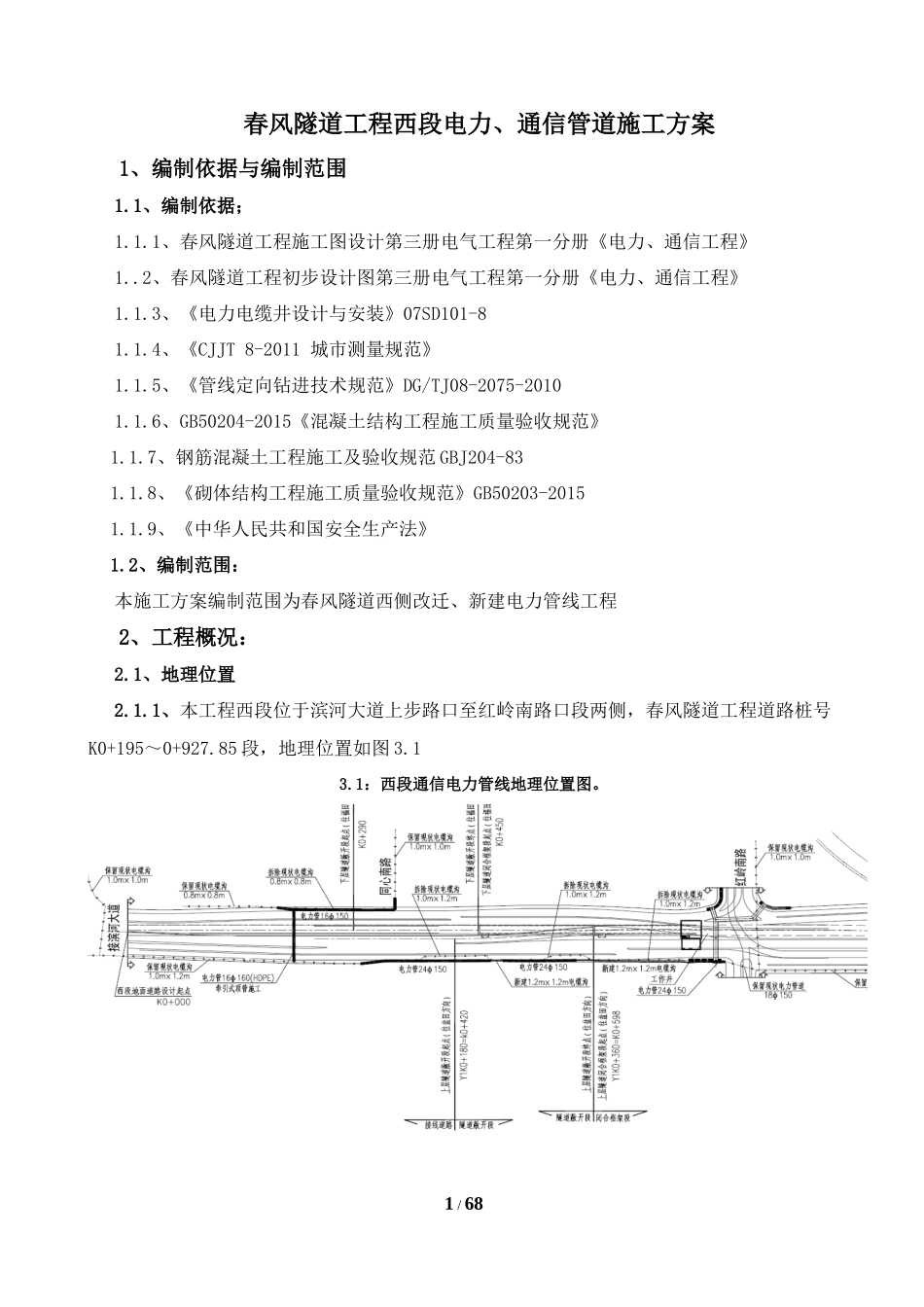

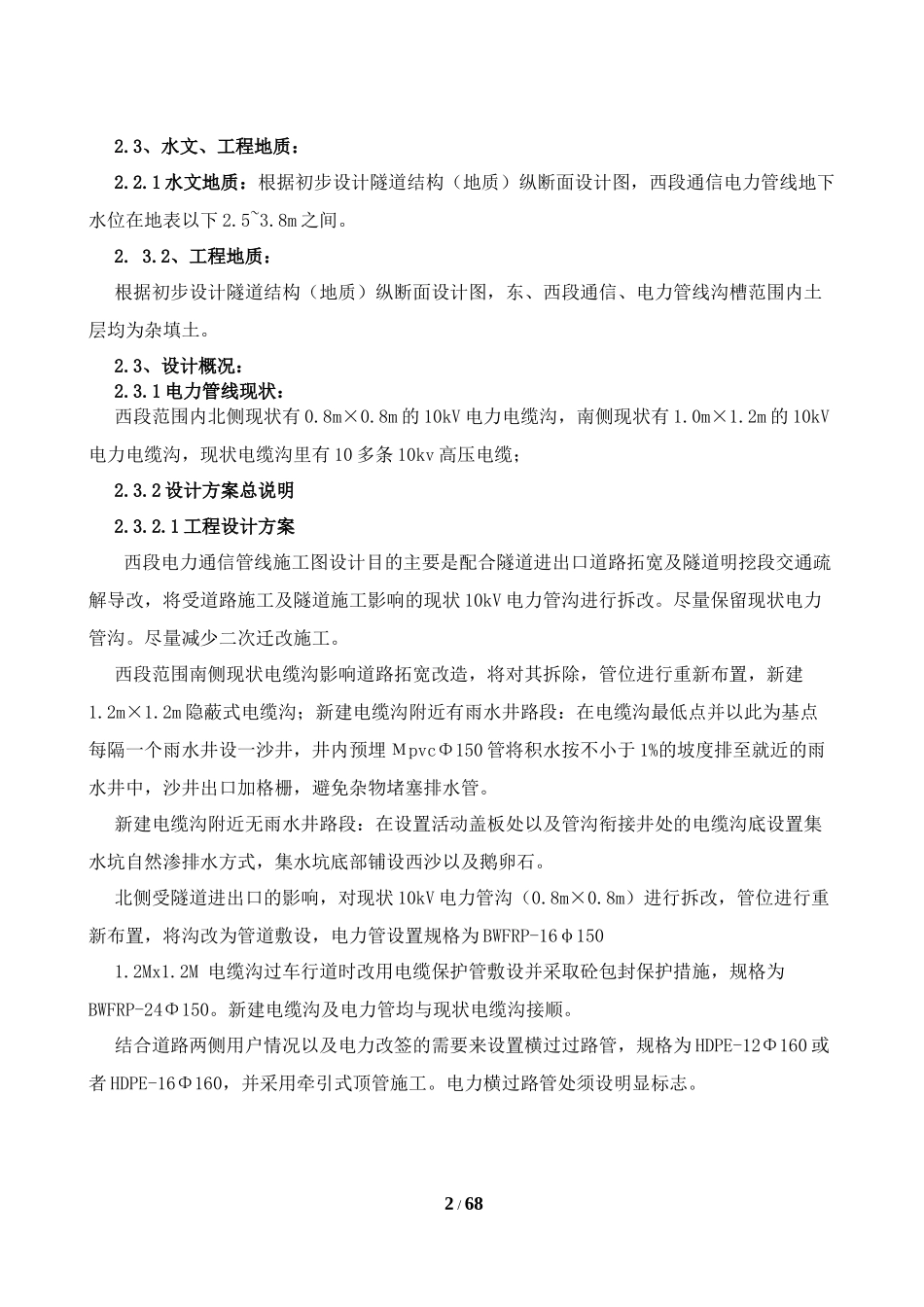

春风隧道工程西段电力、通信管道施工方案1、编制依据与编制范围1.1、编制依据；1.1.1、春风隧道工程施工图设计第三册电气工程第一分册《电力、通信工程》1..2、春风隧道工程初步设计图第三册电气工程第一分册《电力、通信工程》1.1.3、《电力电缆井设计与安装》07SD101-81.1.4、《CJJT8-2011城市测量规范》1.1.5、《管线定向钻进技术规范》DG/TJ08-2075-20101.1.6、GB50204-2015《混凝土结构工程施工质量验收规范》1.1.7、钢筋混凝土工程施工及验收规范GBJ204-831.1.8、《砌体结构工程施工质量验收规范》GB50203-20151.1.9、《中华人民共和国安全生产法》1.2、编制范围：本施工方案编制范围为春风隧道西侧改迁、新建电力管线工程2、工程概况：2.1、地理位置2.1.1、本工程西段位于滨河大道上步路口至红岭南路口段两侧，春风隧道工程道路桩号K0+195～0+927.85段，地理位置如图3.13.1：西段通信电力管线地理位置图。1/682.3、水文、工程地质：2.2.1水文地质：根据初步设计隧道结构（地质）纵断面设计图，西段通信电力管线地下水位在地表以下2.5~3.8m之间。2.3.2、工程地质：根据初步设计隧道结构（地质）纵断面设计图，东、西段通信、电力管线沟槽范围内土层均为杂填土。2.3、设计概况：2.3.1电力管线现状：西段范围内北侧现状有0.8m×0.8m的10kV电力电缆沟，南侧现状有1.0m×1.2m的10kV电力电缆沟，现状电缆沟里有10多条10kv高压电缆；2.3.2设计方案总说明2.3.2.1工程设计方案西段电力通信管线施工图设计目的主要是配合隧道进出口道路拓宽及隧道明挖段交通疏解导改，将受道路施工及隧道施工影响的现状10kV电力管沟进行拆改。尽量保留现状电力管沟。尽量减少二次迁改施工。西段范围南侧现状电缆沟影响道路拓宽改造，将对其拆除，管位进行重新布置，新建1.2m×1.2m隐蔽式电缆沟；新建电缆沟附近有雨水井路段：在电缆沟最低点并以此为基点每隔一个雨水井设一沙井，井内预埋ΜpvcΦ150管将积水按不小于1%的坡度排至就近的雨水井中，沙井出口加格栅，避免杂物堵塞排水管。新建电缆沟附近无雨水井路段：在设置活动盖板处以及管沟衔接井处的电缆沟底设置集水坑自然渗排水方式，集水坑底部铺设西沙以及鹅卵石。北侧受隧道进出口的影响，对现状10kV电力管沟（0.8m×0.8m）进行拆改，管位进行重新布置，将沟改为管道敷设，电力管设置规格为BWFRP-16φ1501.2Mx1.2M电缆沟过车行道时改用电缆保护管敷设并采取砼包封保护措施，规格为BWFRP-24Φ150。新建电缆沟及电力管均与现状电缆沟接顺。结合道路两侧用户情况以及电力改签的需要来设置横过过路管，规格为HDPE-12Φ160或者HDPE-16Φ160，并采用牵引式顶管施工。电力横过路管处须设明显标志。2/68电力过路管管顶覆土深度要求不小于0.7米时，要求做钢筋砼包封。电缆保护管（包括横过路管）底部素土夯实，密实度需达92%，横过路管终端设置电缆接线井，井的边线距人行道外侧边线0.5m左右。电缆保护管采用BWFRP纤维编绕拉挤电缆保护管。Φ150要求壁厚4mm,其机械物理性能参数应满足相关规范要求。当电力电缆沟转角大于15度时，宜在转角处将电缆沟做成圆弧状，或在转角处再加一倒角，使转角处角度不大于5度。为防止绿化带积水进入电缆沟，电缆沟边应加平道牙，宽×高=80mm×200mm。为防止沟内积水，电缆沟及电缆保护管坡度要求不小于0.5%。2.3.2.2管线部位及结构设计：见表3.1西侧电力管沟结构设计一览3/68表3.1西侧电力管沟结构设计一览表：序号项目桩号长度单位型号及规格结构说明备注1新建隐蔽式电缆沟k0+575～k0+767192m1.2*1.2m本工程隐蔽电缆沟设计净空宽×高1.18×1.19m，底板结构为10cm厚度C20砼，边墙采用Mu10.0水泥砖，M10水泥砂浆实砌，边墙顶部用100*240cm厚C25钢筋混凝土台帽做盖板底座，并在沟底、沟壁做20mm厚1：2.5砂浆抹面设计桩号为，总长192m,电力管沟盖板混凝土标号为C25。电力管沟盖板分为活动式和固定式2种，活动式盖板尺寸为1700mm×300mm×100mm，并采用10#槽钢包边，每块单重127.5kg。固定式盖板尺寸为1700mm×410mm×100mm，每块单重212.5kg。；每块活动式盖板设置6个φ30mm通气孔，固定式盖板不设置。2现况电力管道砼包封K0+...
