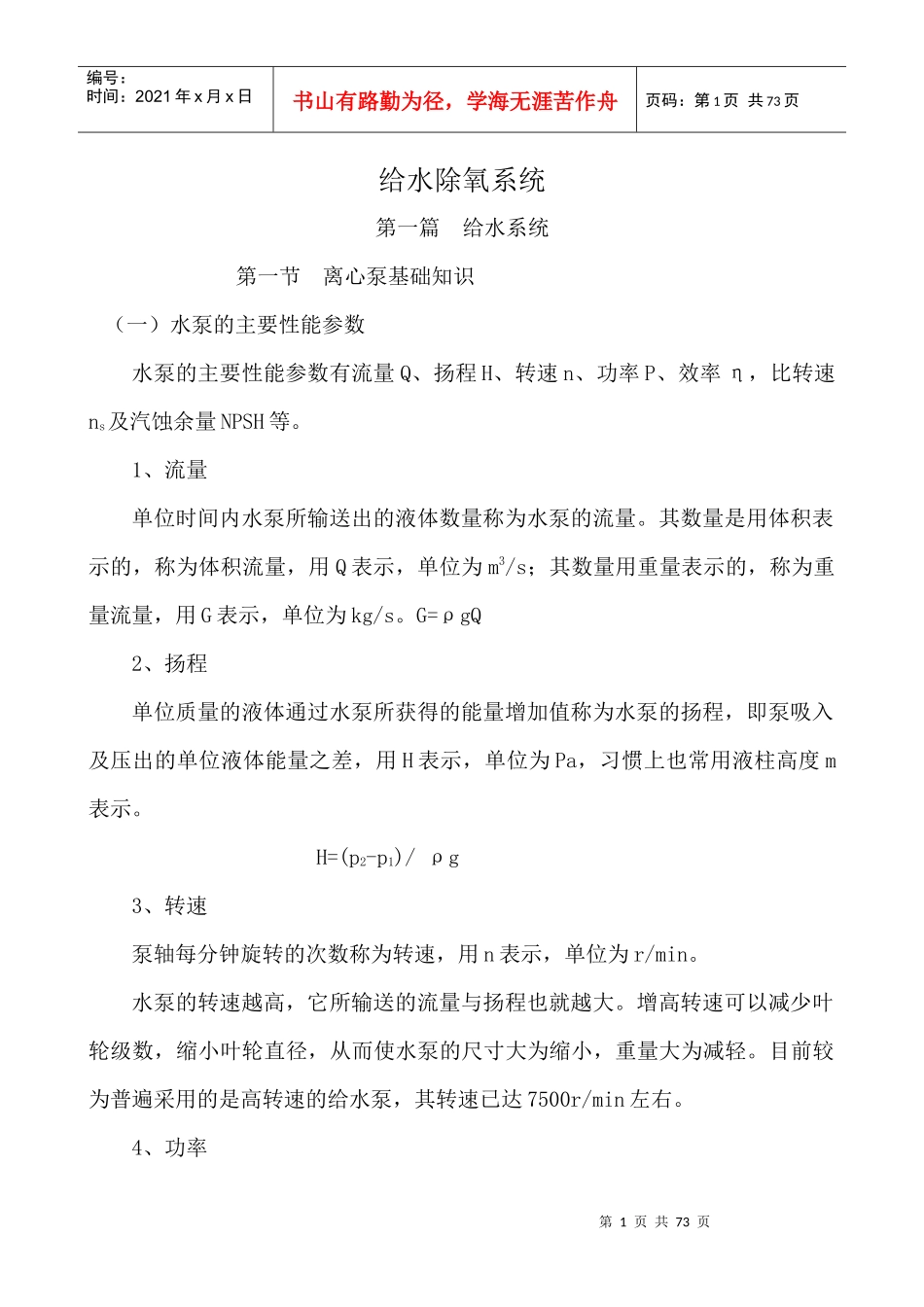

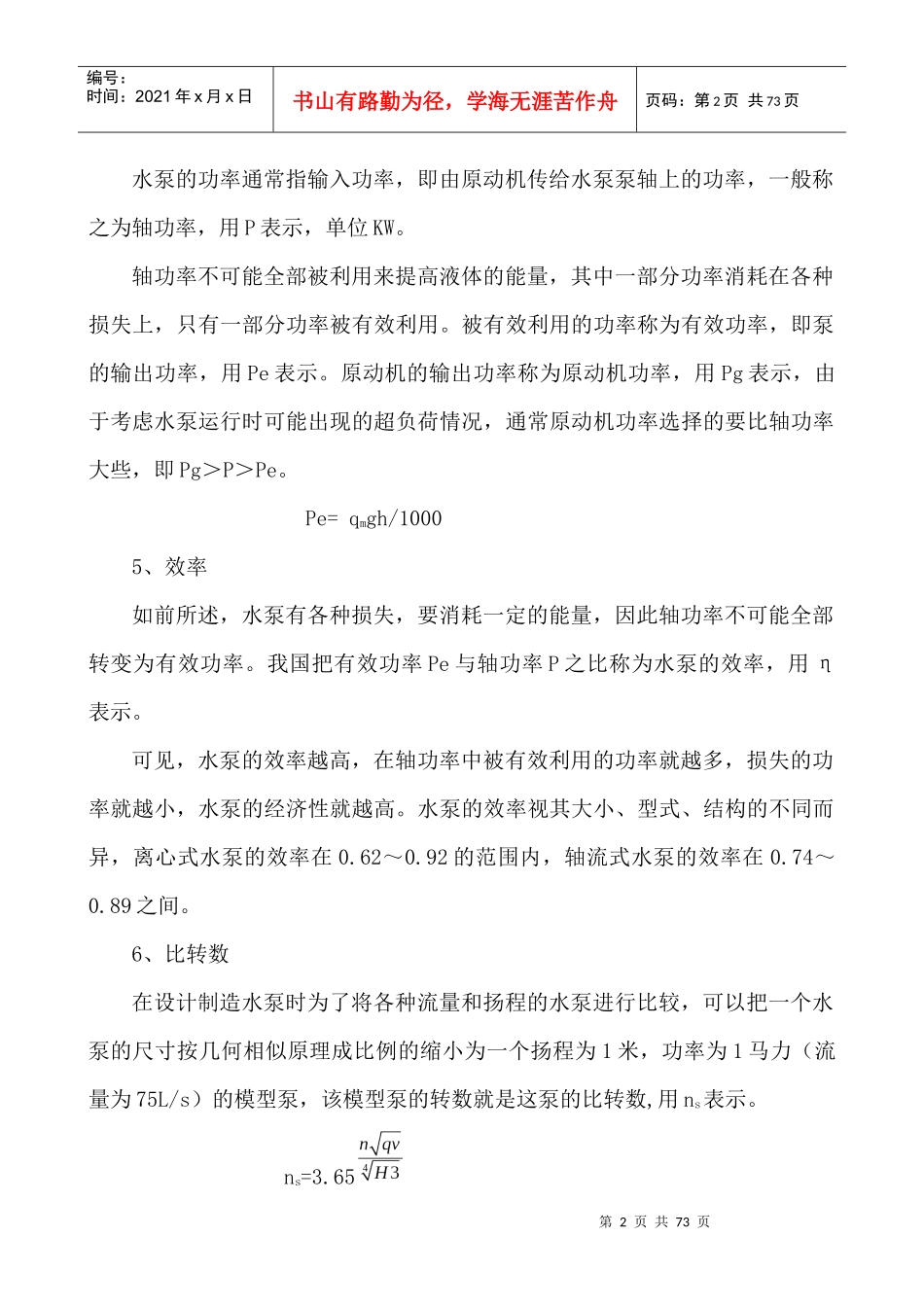

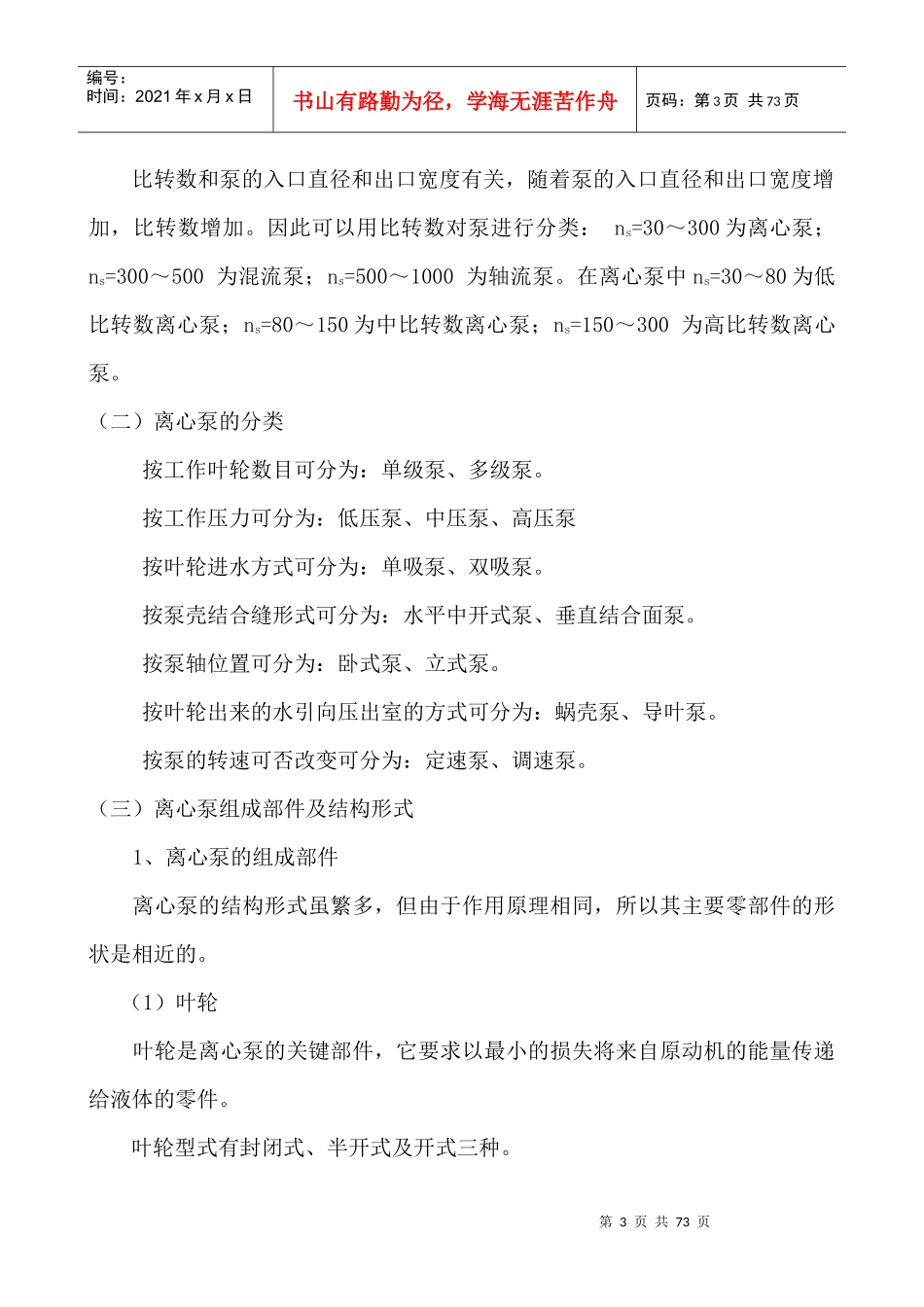

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页给水除氧系统第一篇给水系统第一节离心泵基础知识（一）水泵的主要性能参数水泵的主要性能参数有流量Q、扬程H、转速n、功率P、效率η，比转速ns及汽蚀余量NPSH等。1、流量单位时间内水泵所输送出的液体数量称为水泵的流量。其数量是用体积表示的，称为体积流量，用Q表示，单位为m3/s；其数量用重量表示的，称为重量流量，用G表示，单位为kg/s。G=ρgQ2、扬程单位质量的液体通过水泵所获得的能量增加值称为水泵的扬程，即泵吸入及压出的单位液体能量之差，用H表示，单位为Pa，习惯上也常用液柱高度m表示。H=(p2-p1)/ρg3、转速泵轴每分钟旋转的次数称为转速，用n表示，单位为r/min。水泵的转速越高，它所输送的流量与扬程也就越大。增高转速可以减少叶轮级数，缩小叶轮直径，从而使水泵的尺寸大为缩小，重量大为减轻。目前较为普遍采用的是高转速的给水泵，其转速已达7500r/min左右。4、功率第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页水泵的功率通常指输入功率，即由原动机传给水泵泵轴上的功率，一般称之为轴功率，用P表示，单位KW。轴功率不可能全部被利用来提高液体的能量，其中一部分功率消耗在各种损失上，只有一部分功率被有效利用。被有效利用的功率称为有效功率，即泵的输出功率，用Pe表示。原动机的输出功率称为原动机功率，用Pg表示，由于考虑水泵运行时可能出现的超负荷情况，通常原动机功率选择的要比轴功率大些，即Pg＞P＞Pe。Pe=qmgh/10005、效率如前所述，水泵有各种损失，要消耗一定的能量，因此轴功率不可能全部转变为有效功率。我国把有效功率Pe与轴功率P之比称为水泵的效率，用η表示。可见，水泵的效率越高，在轴功率中被有效利用的功率就越多，损失的功率就越小，水泵的经济性就越高。水泵的效率视其大小、型式、结构的不同而异，离心式水泵的效率在0.62～0.92的范围内，轴流式水泵的效率在0.74～0.89之间。6、比转数在设计制造水泵时为了将各种流量和扬程的水泵进行比较，可以把一个水泵的尺寸按几何相似原理成比例的缩小为一个扬程为1米，功率为1马力（流量为75L/s）的模型泵，该模型泵的转数就是这泵的比转数,用ns表示。ns=3.65第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页比转数和泵的入口直径和出口宽度有关，随着泵的入口直径和出口宽度增加，比转数增加。因此可以用比转数对泵进行分类：ns=30～300为离心泵；ns=300～500为混流泵；ns=500～1000为轴流泵。在离心泵中ns=30～80为低比转数离心泵；ns=80～150为中比转数离心泵；ns=150～300为高比转数离心泵。（二）离心泵的分类按工作叶轮数目可分为：单级泵、多级泵。按工作压力可分为：低压泵、中压泵、高压泵按叶轮进水方式可分为：单吸泵、双吸泵。按泵壳结合缝形式可分为：水平中开式泵、垂直结合面泵。按泵轴位置可分为：卧式泵、立式泵。按叶轮出来的水引向压出室的方式可分为：蜗壳泵、导叶泵。按泵的转速可否改变可分为：定速泵、调速泵。（三）离心泵组成部件及结构形式1、离心泵的组成部件离心泵的结构形式虽繁多，但由于作用原理相同，所以其主要零部件的形状是相近的。（1）叶轮叶轮是离心泵的关键部件，它要求以最小的损失将来自原动机的能量传递给液体的零件。叶轮型式有封闭式、半开式及开式三种。第4页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页封闭式叶轮有单吸式及双吸式两种。封闭式叶轮由前盖板、后盖板、叶片及轮毂组成。在前后盖板之间装有叶片形成流道，液体由叶轮中心进入沿叶片间流道向轮缘排出。一般用于输送清水，电厂中的给水泵、凝结水泵、工业水泵等均采用封闭式叶轮。双吸式叶轮具有平衡轴向力和改善汽蚀性能的优点。半开式叶轮只有后盖板，而开式叶轮前后盖板均没有。半开式和开式叶轮适合于输送含杂质的液体。如电厂中的灰渣泵、泥浆泵。离心泵的能量传递主要依靠旋转叶轮对流体做功,而叶轮对流体做功的效果还要看叶...
