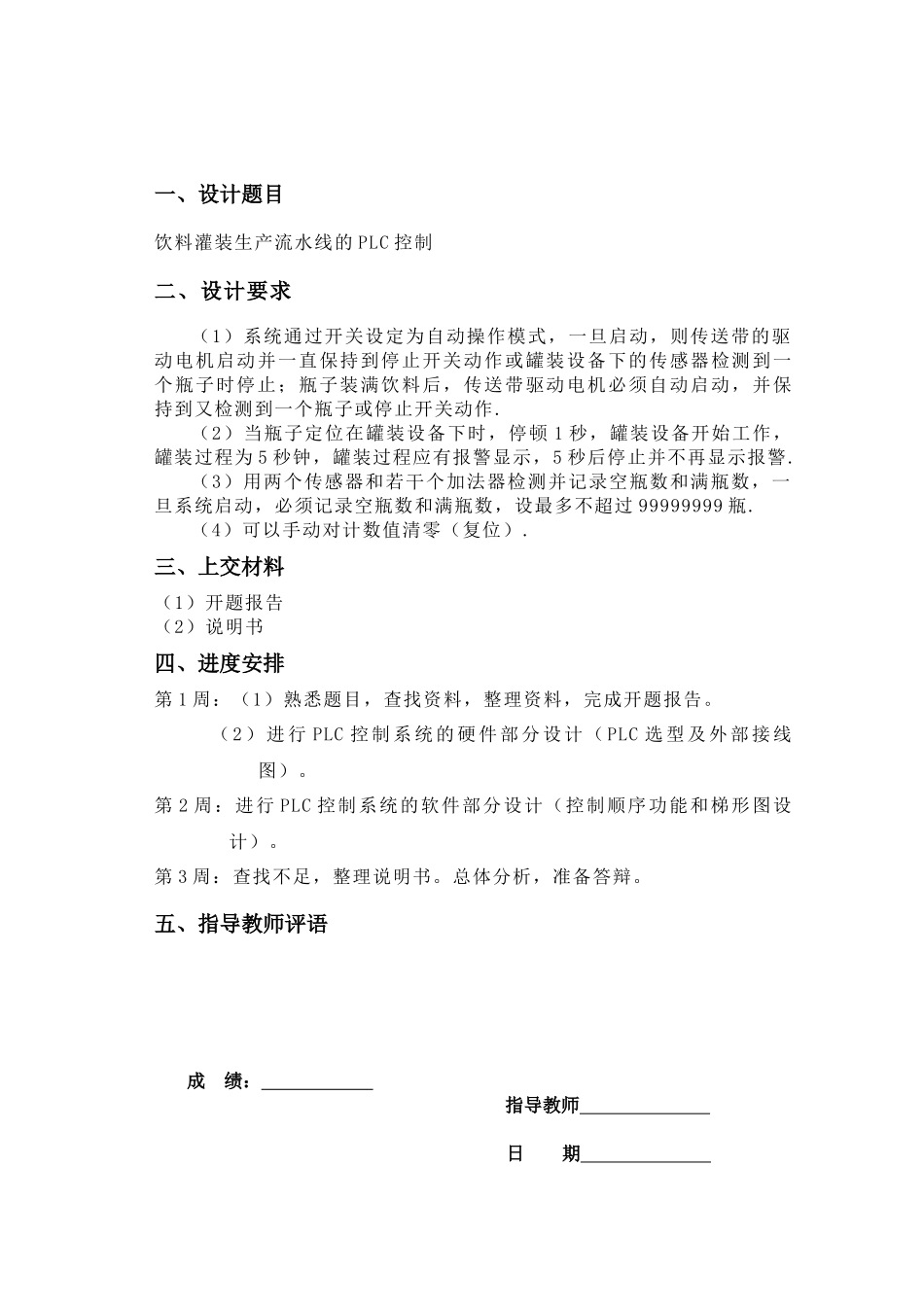

XXXXXX大学课程设计题目：饮料灌装生产流水线的PLC控制班级：姓名：指导教师：完成日期：一、设计题目饮料灌装生产流水线的PLC控制二、设计要求（1）系统通过开关设定为自动操作模式，一旦启动，则传送带的驱动电机启动并一直保持到停止开关动作或罐装设备下的传感器检测到一个瓶子时停止；瓶子装满饮料后，传送带驱动电机必须自动启动，并保持到又检测到一个瓶子或停止开关动作.（2）当瓶子定位在罐装设备下时，停顿1秒，罐装设备开始工作，罐装过程为5秒钟，罐装过程应有报警显示，5秒后停止并不再显示报警.（3）用两个传感器和若干个加法器检测并记录空瓶数和满瓶数，一旦系统启动，必须记录空瓶数和满瓶数，设最多不超过99999999瓶.（4）可以手动对计数值清零（复位）.三、上交材料（1）开题报告（2）说明书四、进度安排第1周：（1）熟悉题目，查找资料，整理资料，完成开题报告。（2）进行PLC控制系统的硬件部分设计（PLC选型及外部接线图）。第2周：进行PLC控制系统的软件部分设计（控制顺序功能和梯形图设计）。第3周：查找不足，整理说明书。总体分析，准备答辩。五、指导教师评语成绩：指导教师日期摘要随着工业自动化水平日益提高，众多工业企业均面临着传统生产线的改造和重新设计问题。PLC（可编程序控制器）是以微处理器为核心的工业控制装置，它将传统的继电器控制系统与计算机技术结合在一起，近年来在工业自动控制、机电一体化、改造传统产业等方面得到普遍应用。作为通用工业控制计算机，其实现了工业控制领域接线逻辑到存储逻辑的飞跃，在世界工业控制中发挥着越来越重要的作用。鉴于此，设计者利用PLC的功能和特点设计出了一款饮料灌装生产流水线控制系统。文章刚开始介绍了PLC的相关知识，接着以饮料灌装流水线为例，采用三菱公司的FX系列可编程序控制器，介绍了PLC在饮料灌装流水线中的应用，给出了详细的程序设计过程。利用PLC控制饮料灌装生产过程，可有效提高灌装生产效率，并显著增加控制系统的可靠性和柔性。关键词：可编程控制器、灌装流水线、顺序功能图、梯形图AbstractWiththeincreasinglevelofindustrialautomation,manyindustrialenterprisesarefacedwiththetransformationoftraditionalproductionlineandre-designproblem.PLC(programmablelogiccontroller)isamicroprocessorasthecoreofindustrialcontroldevices,itwillrelaythetraditionalcontrolsystemcombinedwithcomputertechnologyinrecentyearsinindustrialautomation,mechanicalandelectricalintegration,thetransformationoftraditionalindustriessuchasgenerallyapplied.Asageneral-purposeindustrialcontrolcomputer,therealizationofindustrialcontrolwiringlogicalleapinlogictostorage,industrialcontrolintheworldisplayinganincreasinglyimportantrole.Inviewofthis,thedesignersoftheuseofPLCfunctionsandfeaturesdesignedabeveragefillingproductionlinecontrolsystem.ThearticleintroducedthePLCbeginningoftherelevantknowledge,andthentodrinkbottlinglineasanexample,theuseofMitsubishiFXseriesprogrammablelogiccontroller,PLC,introducedinthebeveragebottlinglineintheapplication,givenadetailedprogramdesignprocess.PLCcontroloftheuseofbeveragefillingproductionprocess,whichcaneffectivelyimprovetheproductionefficiencyoffilling,andsignificantlyincreasethereliabilityofcontrolsystemsandflexible.Keywords:programmablelogiccontroller,fillinglines,SequentialFunctionChart,LadderDiagram目录前言.....................................................5第一章可编程控制器概述...............................61.1PLC的定义......................................61.2PLC的基本组成..................................61.3PLC的功能与特点................................71.4PLC的应用范围..................................7第二章系统总体设计....................................8第三章系统硬件设计....................................93....
