防辐射混凝土施工方案(DOC31页)VIP免费

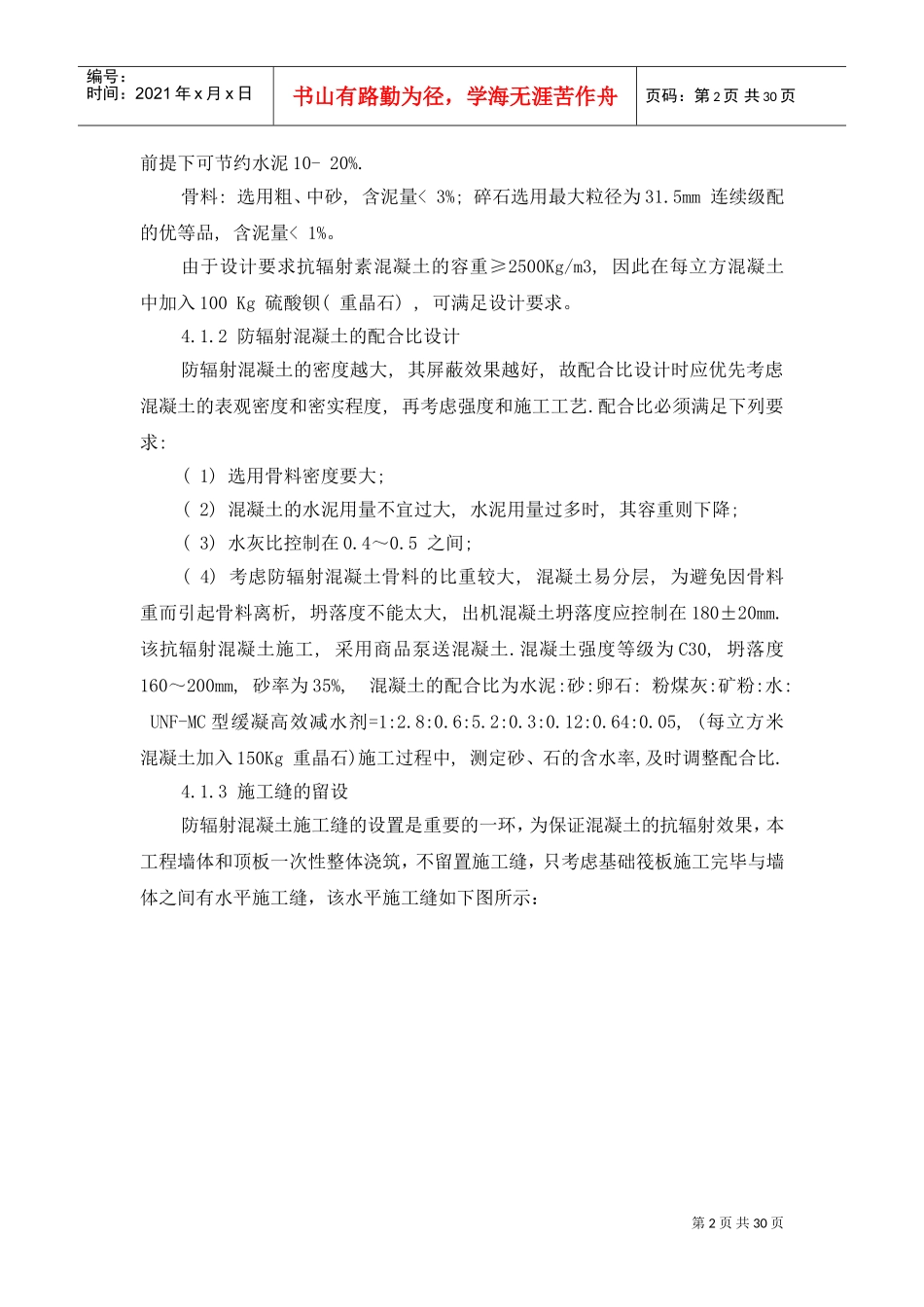

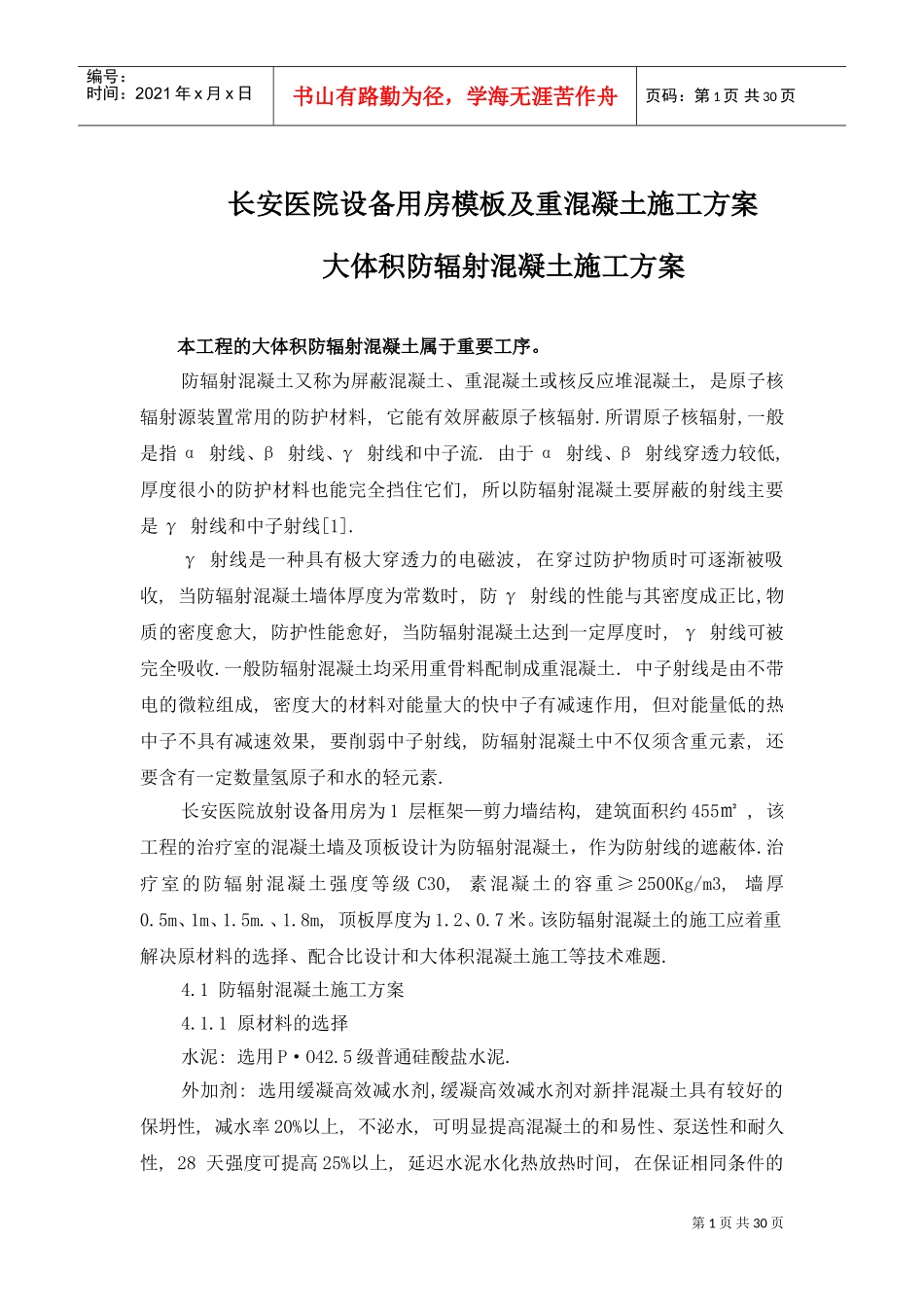

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页长安医院设备用房模板及重混凝土施工方案大体积防辐射混凝土施工方案本工程的大体积防辐射混凝土属于重要工序。防辐射混凝土又称为屏蔽混凝土、重混凝土或核反应堆混凝土,是原子核辐射源装置常用的防护材料,它能有效屏蔽原子核辐射.所谓原子核辐射,一般是指α射线、β射线、γ射线和中子流.由于α射线、β射线穿透力较低,厚度很小的防护材料也能完全挡住它们,所以防辐射混凝土要屏蔽的射线主要是γ射线和中子射线[1].γ射线是一种具有极大穿透力的电磁波,在穿过防护物质时可逐渐被吸收,当防辐射混凝土墙体厚度为常数时,防γ射线的性能与其密度成正比,物质的密度愈大,防护性能愈好,当防辐射混凝土达到一定厚度时,γ射线可被完全吸收.一般防辐射混凝土均采用重骨料配制成重混凝土.中子射线是由不带电的微粒组成,密度大的材料对能量大的快中子有减速作用,但对能量低的热中子不具有减速效果,要削弱中子射线,防辐射混凝土中不仅须含重元素,还要含有一定数量氢原子和水的轻元素.长安医院放射设备用房为1层框架—剪力墙结构,建筑面积约455㎡,该工程的治疗室的混凝土墙及顶板设计为防辐射混凝土，作为防射线的遮蔽体.治疗室的防辐射混凝土强度等级C30,素混凝土的容重≥2500Kg/m3,墙厚0.5m、1m、1.5m.、1.8m,顶板厚度为1.2、0.7米。该防辐射混凝土的施工应着重解决原材料的选择、配合比设计和大体积混凝土施工等技术难题.4.1防辐射混凝土施工方案4.1.1原材料的选择水泥:选用P·O42.5级普通硅酸盐水泥.外加剂:选用缓凝高效减水剂,缓凝高效减水剂对新拌混凝土具有较好的保坍性,减水率20%以上,不泌水,可明显提高混凝土的和易性、泵送性和耐久性,28天强度可提高25%以上,延迟水泥水化热放热时间,在保证相同条件的第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页前提下可节约水泥10-20%.骨料:选用粗、中砂,含泥量<3%;碎石选用最大粒径为31.5mm连续级配的优等品,含泥量<1%。由于设计要求抗辐射素混凝土的容重≥2500Kg/m3,因此在每立方混凝土中加入100Kg硫酸钡(重晶石),可满足设计要求。4.1.2防辐射混凝土的配合比设计防辐射混凝土的密度越大,其屏蔽效果越好,故配合比设计时应优先考虑混凝土的表观密度和密实程度,再考虑强度和施工工艺.配合比必须满足下列要求:(1)选用骨料密度要大;(2)混凝土的水泥用量不宜过大,水泥用量过多时,其容重则下降;(3)水灰比控制在0.4～0.5之间;(4)考虑防辐射混凝土骨料的比重较大,混凝土易分层,为避免因骨料重而引起骨料离析,坍落度不能太大,出机混凝土坍落度应控制在180±20mm.该抗辐射混凝土施工,采用商品泵送混凝土.混凝土强度等级为C30,坍落度160～200mm,砂率为35%,混凝土的配合比为水泥:砂:卵石:粉煤灰:矿粉:水:UNF-MC型缓凝高效减水剂=1:2.8:0.6:5.2:0.3:0.12:0.64:0.05,(每立方米混凝土加入150Kg重晶石)施工过程中,测定砂、石的含水率,及时调整配合比.4.1.3施工缝的留设防辐射混凝土施工缝的设置是重要的一环，为保证混凝土的抗辐射效果，本工程墙体和顶板一次性整体浇筑，不留置施工缝，只考虑基础筏板施工完毕与墙体之间有水平施工缝，该水平施工缝如下图所示：第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页4.2大体积混凝土的施工4.2.1模板工程(1)对1.2m厚的顶板,立杆采用间距为450×450mm的钢管支撑,板底铺18mm厚的竹胶板把板荷载均匀传递到下层方木上。(2)砼墙采用加密φ16对拉螺栓;外侧模板的架管采用满堂架水平对撑、剪刀撑等形式把剪力墙上的侧压力传递到水平方向剪力墙及框架梁和柱、地梁上由于架管太多,为了保证墙和板的断面尺寸,在架管的端部采用了可调支撑,这样也能保证架管和墙面充分接触.(3)为了防止支撑结构局部突然失稳,增加了斜撑和剪刀撑的数量和纵横两面支撑连接,形成了一个含有多个多余约束的超静定结构体系.4.2.2混凝土工程4.2.2.1混凝土施工配合比本工程用C30凝土施工配合比材料名称水泥砂石子重晶石粉煤灰水外加剂用量kg/m³25070013001508016011.5第4页共30页编号：时...
