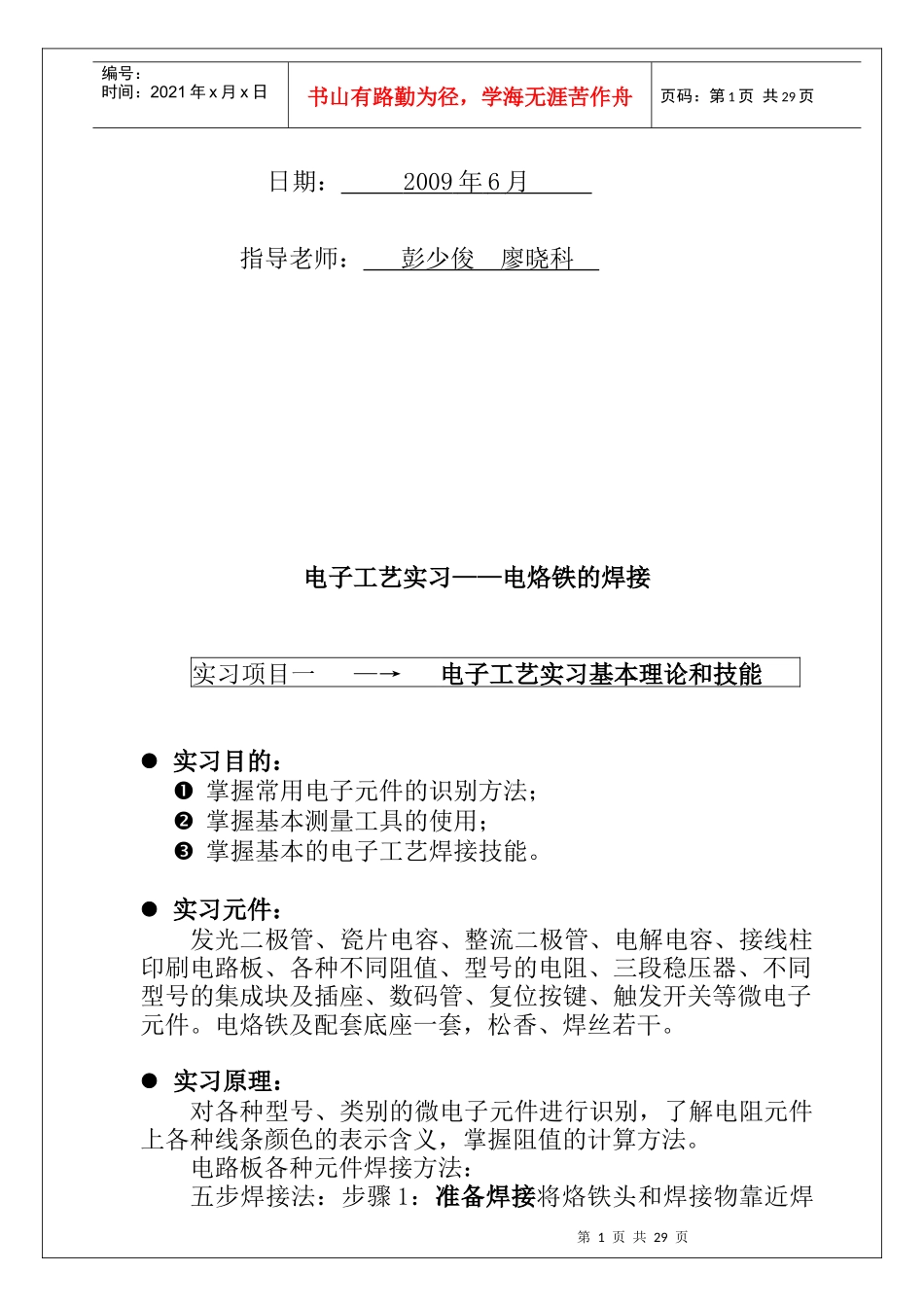

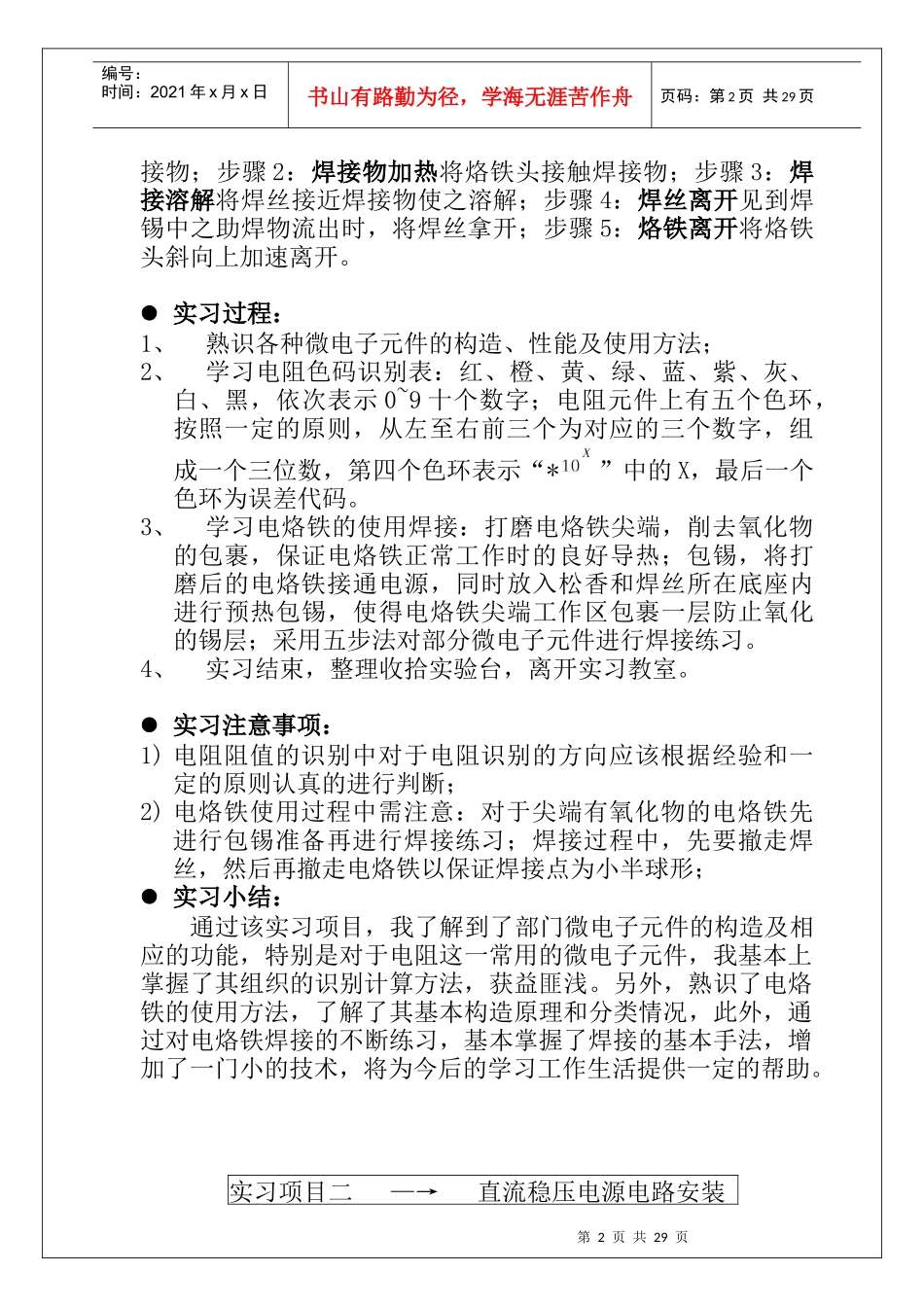

学院：能源与动力工程学院专业：热能与动力工程班级：07—03班学号：200723190317姓名：黎子龙地点：综合实验楼实习教室第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页日期：2009年6月指导老师：彭少俊廖晓科电子工艺实习——电烙铁的焊接实习项目一—→电子工艺实习基本理论和技能实习目的：掌握常用电子元件的识别方法；掌握基本测量工具的使用；掌握基本的电子工艺焊接技能。实习元件：发光二极管、瓷片电容、整流二极管、电解电容、接线柱印刷电路板、各种不同阻值、型号的电阻、三段稳压器、不同型号的集成块及插座、数码管、复位按键、触发开关等微电子元件。电烙铁及配套底座一套，松香、焊丝若干。实习原理：对各种型号、类别的微电子元件进行识别，了解电阻元件上各种线条颜色的表示含义，掌握阻值的计算方法。电路板各种元件焊接方法：五步焊接法：步骤1：准备焊接将烙铁头和焊接物靠近焊第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页接物；步骤2：焊接物加热将烙铁头接触焊接物；步骤3：焊接溶解将焊丝接近焊接物使之溶解；步骤4：焊丝离开见到焊锡中之助焊物流出时，将焊丝拿开；步骤5：烙铁离开将烙铁头斜向上加速离开。实习过程：1、熟识各种微电子元件的构造、性能及使用方法；2、学习电阻色码识别表：红、橙、黄、绿、蓝、紫、灰、白、黑，依次表示0~9十个数字；电阻元件上有五个色环，按照一定的原则，从左至右前三个为对应的三个数字，组成一个三位数，第四个色环表示“*”中的X，最后一个色环为误差代码。3、学习电烙铁的使用焊接：打磨电烙铁尖端，削去氧化物的包裹，保证电烙铁正常工作时的良好导热；包锡，将打磨后的电烙铁接通电源，同时放入松香和焊丝所在底座内进行预热包锡，使得电烙铁尖端工作区包裹一层防止氧化的锡层；采用五步法对部分微电子元件进行焊接练习。4、实习结束，整理收拾实验台，离开实习教室。实习注意事项：1)电阻阻值的识别中对于电阻识别的方向应该根据经验和一定的原则认真的进行判断；2)电烙铁使用过程中需注意：对于尖端有氧化物的电烙铁先进行包锡准备再进行焊接练习；焊接过程中，先要撤走焊丝，然后再撤走电烙铁以保证焊接点为小半球形；实习小结：通过该实习项目，我了解到了部门微电子元件的构造及相应的功能，特别是对于电阻这一常用的微电子元件，我基本上掌握了其组织的识别计算方法，获益匪浅。另外，熟识了电烙铁的使用方法，了解了其基本构造原理和分类情况，此外，通过对电烙铁焊接的不断练习，基本掌握了焊接的基本手法，增加了一门小的技术，将为今后的学习工作生活提供一定的帮助。实习项目二—→直流稳压电源电路安装第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页实习目的：了解直流稳压电源电路的工作原理；熟悉电路中主要电器元件三端稳压器的作用及结构；掌握电子电路焊接工艺中的基本技能。实习元件：名称型号数量整流二极管IN4007四只三端稳压器7805一只电解电容1000μF/16V一只470μF/16V一只瓷介电容0.1μF二只电阻470Ω一个发光二极管LED一个接线柱一个印刷电路板一块实习原理：图一、直流稳压电源电路直流稳压电源电路由变压—整流—滤波—稳压输出四部12J1CON2D5LEDD14007D24007D34007D44007C21000U/25VC10.1UVin1Vout3U17805C30.1UC4470U/16VR31KVCCGND2第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页分组成。三端稳压器7805是由输入端、输出端和公共端组成的集成块。其中78为产品系列代号，05为输出电压值。如图一所示：J1处是交流输入，其值大约为9V，其后由四个整流二极管(4007)组成的单相桥式全波整流电路进行整流，再经电容滤波，最后由三端稳压器7805输出+5V直流电压，其中电阻(R3)为限流电阻；发光二极管(D5)为电源指示灯。实习过程：1、了解实验原理图，明确各个元件的基本功能与连接方法；2、按照先安装电阻、瓷介电容等贴板安装元件，后安装电容、...
