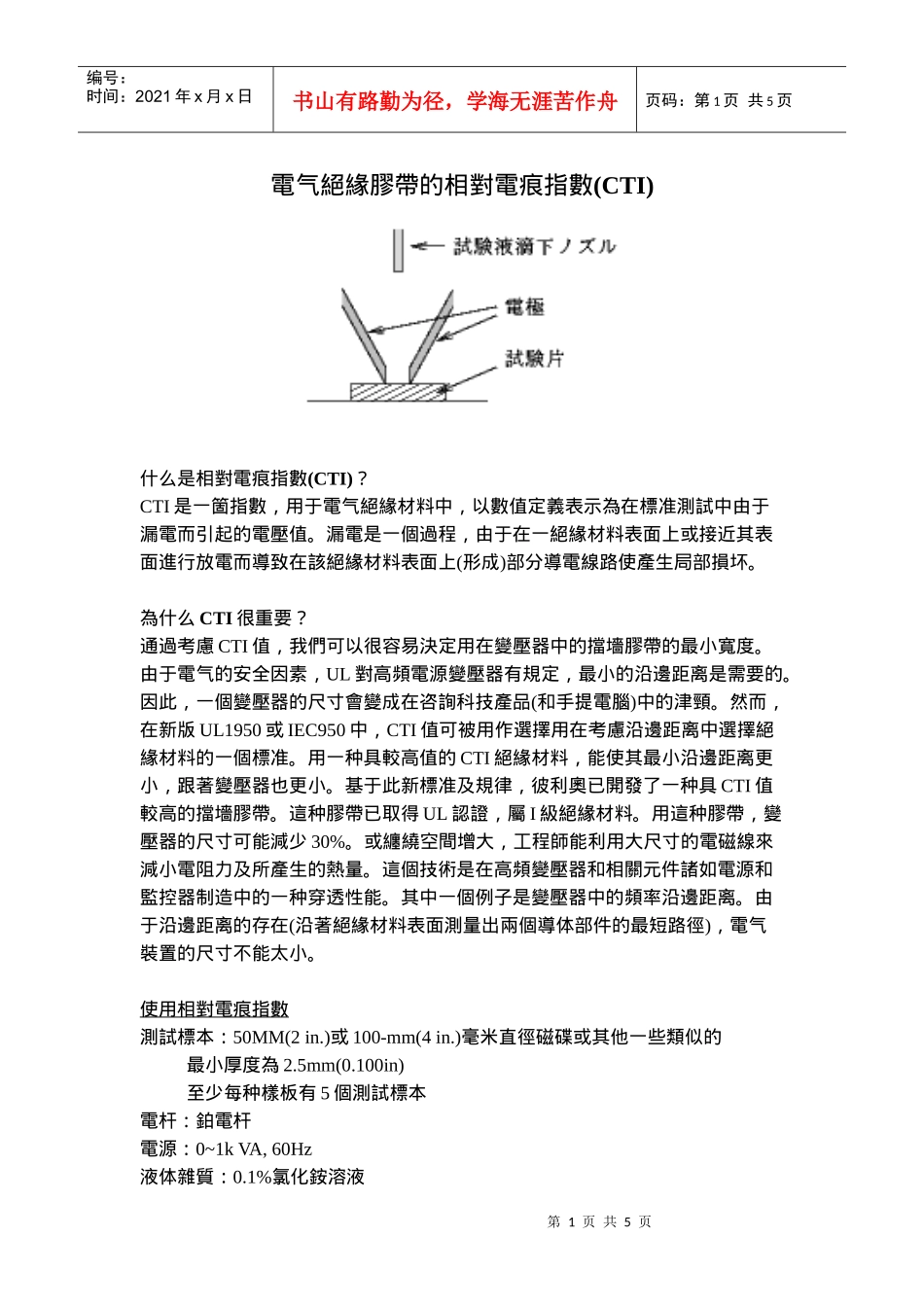

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页電气絕緣膠帶的相對電痕指數(CTI)什么是相對電痕指數(CTI)？CTI是一箇指數，用于電气絕緣材料中，以數值定義表示為在標准測試中由于漏電而引起的電壓值。漏電是一個過程，由于在一絕緣材料表面上或接近其表面進行放電而導致在該絕緣材料表面上(形成)部分導電線路使產生局部損坏。為什么CTI很重要？通過考慮CTI值，我們可以很容易決定用在變壓器中的擋墻膠帶的最小寬度。由于電气的安全因素，UL對高頻電源變壓器有規定，最小的沿邊距离是需要的。因此，一個變壓器的尺寸會變成在咨詢科技產品(和手提電腦)中的津頸。然而，在新版UL1950或IEC950中，CTI值可被用作選擇用在考慮沿邊距离中選擇絕緣材料的一個標准。用一种具較高值的CTI絕緣材料，能使其最小沿邊距离更小，跟著變壓器也更小。基于此新標准及規律，彼利奧已開發了一种具CTI值較高的擋墻膠帶。這种膠帶已取得UL認證，屬I級絕緣材料。用這种膠帶，變壓器的尺寸可能減少30%。或纏繞空間增大，工程師能利用大尺寸的電磁線來減小電阻力及所產生的熱量。這個技術是在高頻變壓器和相關元件諸如電源和監控器制造中的一种穿透性能。其中一個例子是變壓器中的頻率沿邊距离。由于沿邊距离的存在(沿著絕緣材料表面測量出兩個導体部件的最短路徑)，電气裝置的尺寸不能太小。使用相對電痕指數測試標本：50MM(2in.)或100-mm(4in.)毫米直徑磁碟或其他一些類似的最小厚度為2.5mm(0.100in)至少每种樣板有5個測試標本電杆：鉑電杆電源：0~1kVA,60Hz液体雜質：0.1%氯化銨溶液第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页在室溫下電阻率395歐姆厘米測試系數1.1.給電源极設定一個特定值2.2.在离測試標本表面4mm(0.16英寸)處放置一電杆。3.3.設置于注射針孔40mm(1.6in)表面上加几滴電解溶液。電解溶液尺寸：20+5-0mm3(0.0015in3/0.0246cc).下滴速率：1滴/30秒4．繼續下滴直到產生漏電路。5．在擊穿電壓值上繪上電解液的滴數。在曲線圖上說明電壓及与之相應的滴數為50滴。所指的就是相對電痕指數(CTI)彼利奧提供具高CTI值的膠帶，它可以減小變壓器的尺寸。對于用在漂移距离中的絕緣材料，表明在UL1950或IEC950標准中，CTI能被用作選擇的依据。所用的絕緣材料之CTI電痕指數越高，沿邊距离越小。例如，具UL認證的彼利奧膠帶1H860,1H86A,1H866,1H818,已被分類為組合I材料(請看下表)。使將這种膠帶當作墻膠帶使用變壓器的尺寸能被減小為30%。這种技術适合用于高頻變壓器和相關電气/電子設備諸如供電電源和監控器的制造中。彼利奧膠帶的文件號為E126174。IEC-950CTI值相對電痕指數在300V時最小漂移距离電气絕緣膠帶GroupICTI=>6003.2mm1H860,1H86A,1H866GroupII400<=CTI<6004.4mm1P833,1P35GroupIIIa175<=CTI<4006.4mmOrdinarytapeGroupIIIb100<=CTI<=1756.4mm--------------沿邊距离使用具CTI值的絕緣膠帶能減小變壓器中的漂移距离型號1H860厚度(mm)長度(m)拉伸強度(kg/25mm)伸長率(%)粘度(kg/25mm)擊穿電壓(kV)在UL746A條件下的CTI1層0.160.1229014701.25.5>or=6002層0.324528701.110.6“第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页0.2443層0.480.3663042701.117“以上數据均在實驗室中得出，并對其結果不作任何擔保。以下是分類于材料集合I(電痕指數>或=600)中的彼利奧電气絕緣膠帶：型號厚度(mm)長度(m)拉伸強度(kg/25mm)伸長率(%)粘度(kg/25mm)擊穿電壓(kV)在UL746A條件下的CTI1G1300.1750.1255577.2780.8522.5>or=6001H8180.4200.3903025.001001.606“1H8500.125----5515.91500.9945“1H86A0.162----5515.91500.9945“1H8660.1400.118214.00301.205.5“1P7000.0620.0256610.451000.8521.1365“1P7010.0620.0256610.451000.8521.1365“1P7020.0870.056622.731000.8525“1P7170.0550.256610.451000.9945“1P7070.0550.0256610.451000.9945“1PG8800.1650.12555136.3660.9945“1PG8870.1650.12555136.3660.9945“1PN8200.2000.1253345.45350.8521“1PN...
