电气设备接地及接零的一般管理规定[1]VIP免费

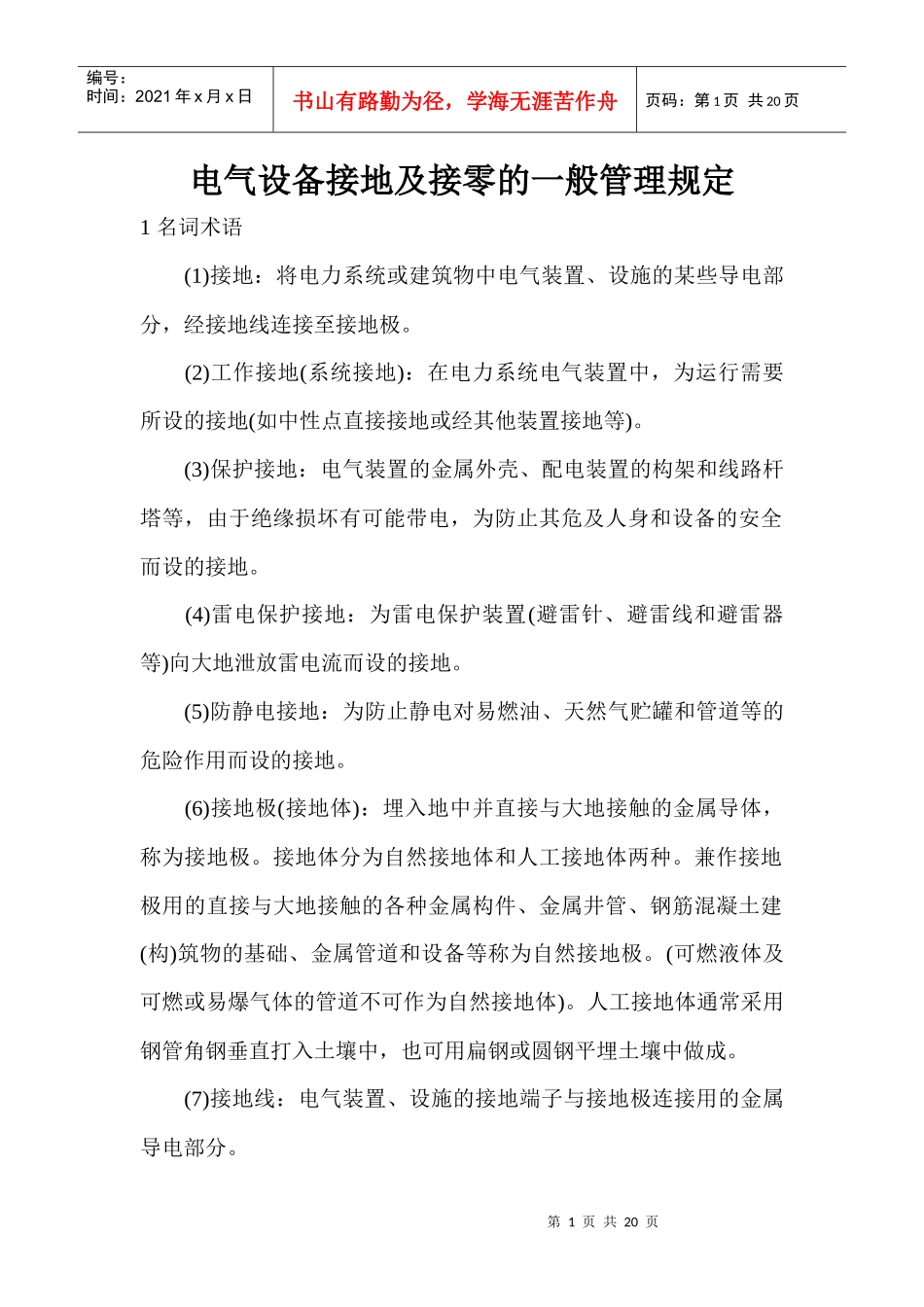

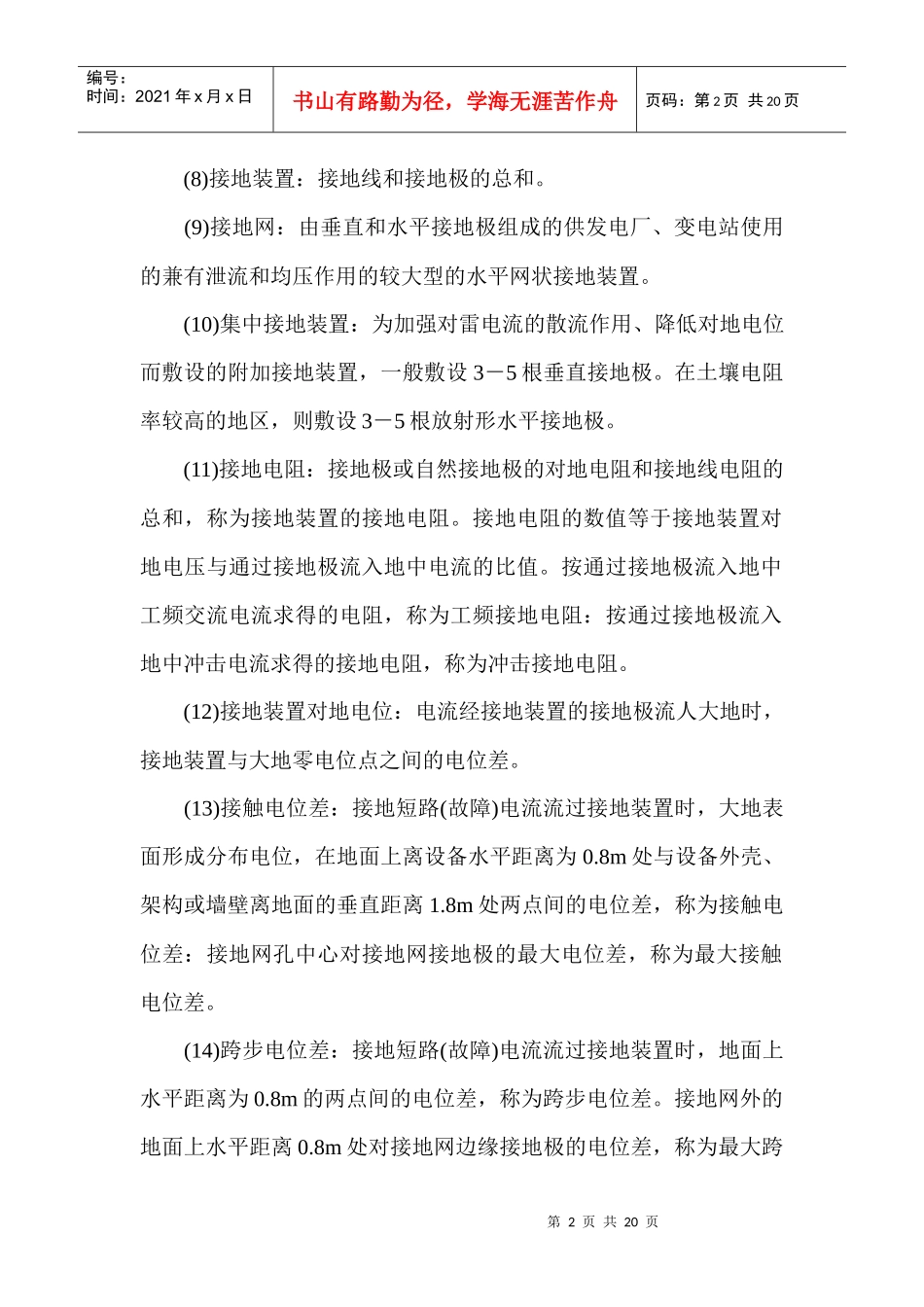

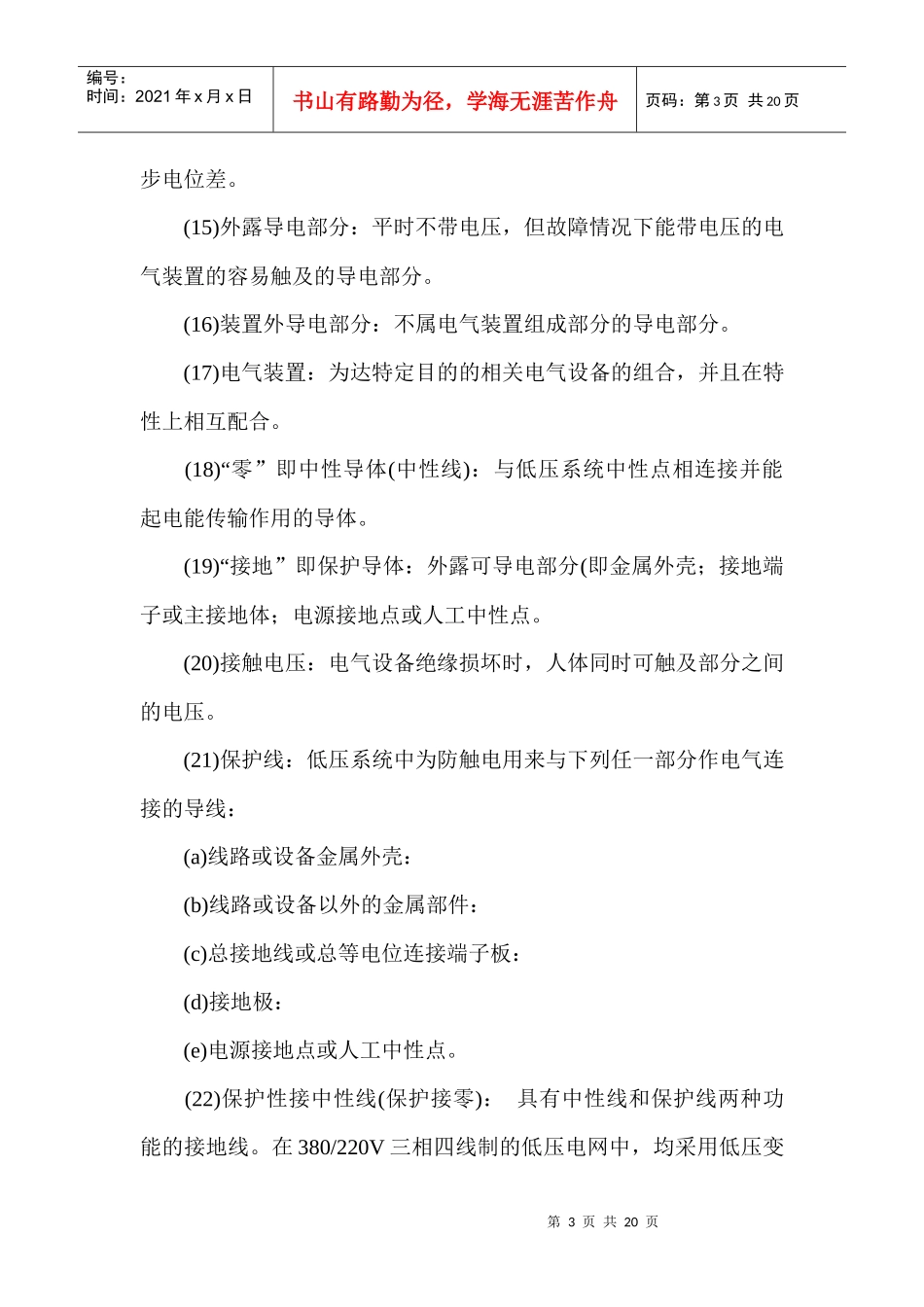

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页电气设备接地及接零的一般管理规定1名词术语(1)接地：将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。(2)工作接地(系统接地)：在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。(3)保护接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。(4)雷电保护接地：为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。(5)防静电接地：为防止静电对易燃油、天然气贮罐和管道等的危险作用而设的接地。(6)接地极(接地体)：埋入地中并直接与大地接触的金属导体，称为接地极。接地体分为自然接地体和人工接地体两种。兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。(可燃液体及可燃或易爆气体的管道不可作为自然接地体)。人工接地体通常采用钢管角钢垂直打入土壤中，也可用扁钢或圆钢平埋土壤中做成。(7)接地线：电气装置、设施的接地端子与接地极连接用的金属导电部分。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页(8)接地装置：接地线和接地极的总和。(9)接地网：由垂直和水平接地极组成的供发电厂、变电站使用的兼有泄流和均压作用的较大型的水平网状接地装置。(10)集中接地装置：为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，一般敷设3－5根垂直接地极。在土壤电阻率较高的地区，则敷设3－5根放射形水平接地极。(11)接地电阻：接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地极流入地中电流的比值。按通过接地极流入地中工频交流电流求得的电阻，称为工频接地电阻：按通过接地极流入地中冲击电流求得的接地电阻，称为冲击接地电阻。(12)接地装置对地电位：电流经接地装置的接地极流人大地时，接地装置与大地零电位点之间的电位差。(13)接触电位差：接地短路(故障)电流流过接地装置时，大地表面形成分布电位，在地面上离设备水平距离为0.8m处与设备外壳、架构或墙壁离地面的垂直距离1.8m处两点间的电位差，称为接触电位差：接地网孔中心对接地网接地极的最大电位差，称为最大接触电位差。(14)跨步电位差：接地短路(故障)电流流过接地装置时，地面上水平距离为0.8m的两点间的电位差，称为跨步电位差。接地网外的地面上水平距离0.8m处对接地网边缘接地极的电位差，称为最大跨第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页步电位差。(15)外露导电部分：平时不带电压，但故障情况下能带电压的电气装置的容易触及的导电部分。(16)装置外导电部分：不属电气装置组成部分的导电部分。(17)电气装置：为达特定目的的相关电气设备的组合，并且在特性上相互配合。(18)“零”即中性导体(中性线)：与低压系统中性点相连接并能起电能传输作用的导体。(19)“接地”即保护导体：外露可导电部分(即金属外壳；接地端子或主接地体；电源接地点或人工中性点。(20)接触电压：电气设备绝缘损坏时，人体同时可触及部分之间的电压。(21)保护线：低压系统中为防触电用来与下列任一部分作电气连接的导线：(a)线路或设备金属外壳：(b)线路或设备以外的金属部件：(c)总接地线或总等电位连接端子板：(d)接地极：(e)电源接地点或人工中性点。(22)保护性接中性线(保护接零)：具有中性线和保护线两种功能的接地线。在380/220V三相四线制的低压电网中，均采用低压变第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页压器低压侧中性点直接接地的运行方式，即形成系统的工作接地。若中性点接地良好，将电气设备或装置的金属外壳与中性线连接，用以代替保护性接地的措施，称为保护性接中性线。2电气装置接地的一般规定2．1电气设备接地种类电力系统中电气装...
