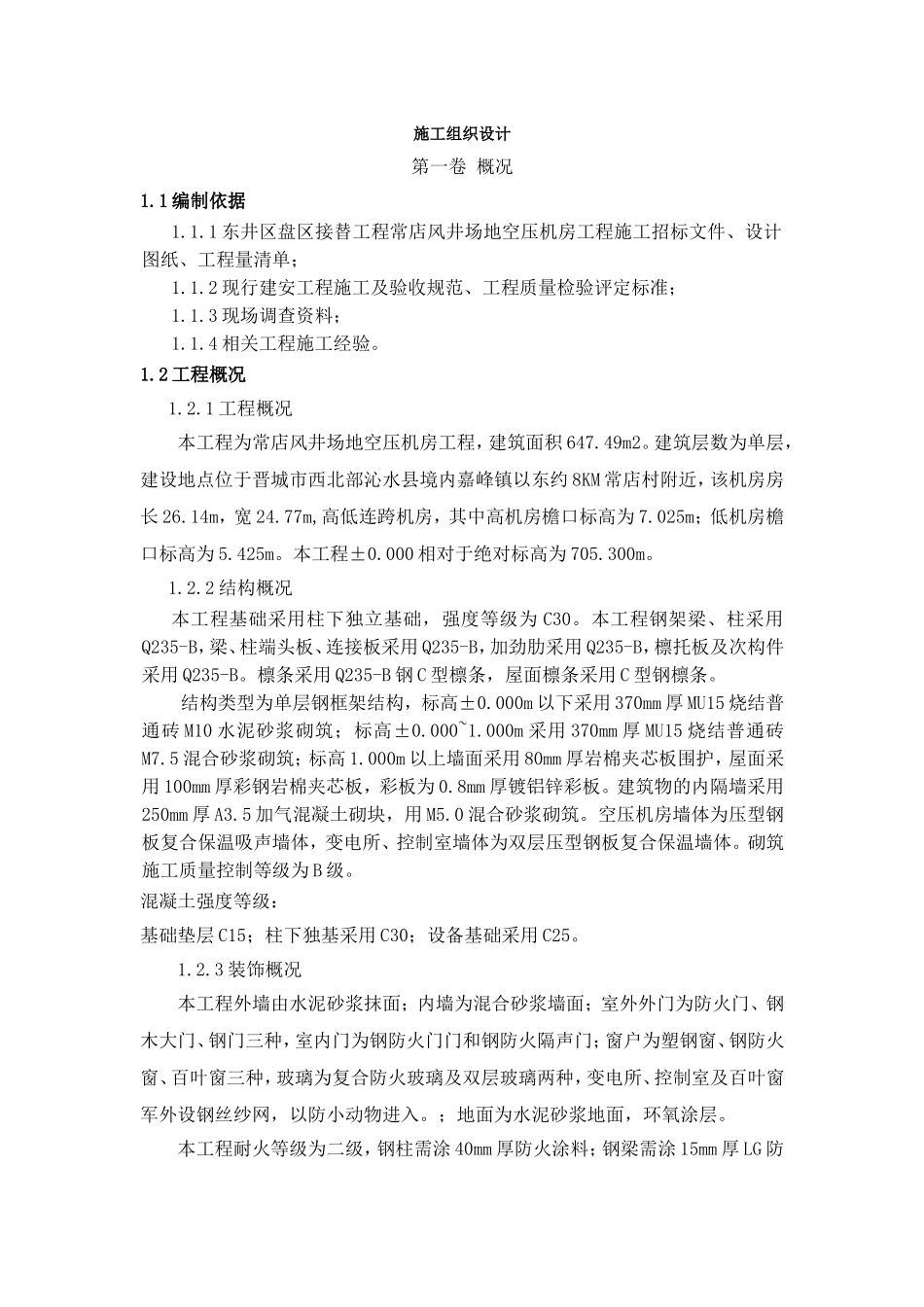

施工组织设计第一卷概况1.1编制依据1.1.1东井区盘区接替工程常店风井场地空压机房工程施工招标文件、设计图纸、工程量清单；1.1.2现行建安工程施工及验收规范、工程质量检验评定标准；1.1.3现场调查资料；1.1.4相关工程施工经验。1.2工程概况1.2.1工程概况本工程为常店风井场地空压机房工程，建筑面积647.49m2。建筑层数为单层，建设地点位于晋城市西北部沁水县境内嘉峰镇以东约8KM常店村附近，该机房房长26.14m，宽24.77m,高低连跨机房，其中高机房檐口标高为7.025m；低机房檐口标高为5.425m。本工程±0.000相对于绝对标高为705.300m。1.2.2结构概况本工程基础采用柱下独立基础，强度等级为C30。本工程钢架梁、柱采用Q235-B，梁、柱端头板、连接板采用Q235-B，加劲肋采用Q235-B，檩托板及次构件采用Q235-B。檩条采用Q235-B钢C型檩条，屋面檩条采用C型钢檩条。结构类型为单层钢框架结构，标高±0.000m以下采用370mm厚MU15烧结普通砖M10水泥砂浆砌筑；标高±0.000~1.000m采用370mm厚MU15烧结普通砖M7.5混合砂浆砌筑；标高1.000m以上墙面采用80mm厚岩棉夹芯板围护，屋面采用100mm厚彩钢岩棉夹芯板，彩板为0.8mm厚镀铝锌彩板。建筑物的内隔墙采用250mm厚A3.5加气混凝土砌块，用M5.0混合砂浆砌筑。空压机房墙体为压型钢板复合保温吸声墙体，变电所、控制室墙体为双层压型钢板复合保温墙体。砌筑施工质量控制等级为B级。混凝土强度等级：基础垫层C15；柱下独基采用C30；设备基础采用C25。1.2.3装饰概况本工程外墙由水泥砂浆抹面；内墙为混合砂浆墙面；室外外门为防火门、钢木大门、钢门三种，室内门为钢防火门门和钢防火隔声门；窗户为塑钢窗、钢防火窗、百叶窗三种，玻璃为复合防火玻璃及双层玻璃两种，变电所、控制室及百叶窗军外设钢丝纱网，以防小动物进入。；地面为水泥砂浆地面，环氧涂层。本工程耐火等级为二级，钢柱需涂40mm厚防火涂料；钢梁需涂15mm厚LG防火隔热涂料保护层；均需与底漆配套。1.3给排水工程设生活给排水系统。给水管道试验压力为0.9mpa，在十分钟内压力降不应大于0.02mpa，然后降至工作压力作外观检查不渗不漏为合格。排水管道试压：注水高度以一层地面的高度为标准，满水15分钟水面下降后再灌满延续5分钟，液面不降，无渗漏为合格。1.4采暖工程设机械通风、采暖系统。1.5电气工程设配电照明、防雷系统。系统接地采用TN-S系统，照明配电箱、穿线钢管等外露可导电部分均应可靠接地。采用-40*4镀锌扁钢接入本建筑接地系统。1.3主要技术规范、规程（1）《地基与基础工程施工及验收规范》（2）《混凝土结构工程施工及验收规范》（3）《建筑装饰工程施工及验收规范》（4）《钢结构工程施工及验收规范》（5）《屋面工程技术规范》（6）《建筑工程质量检验评定标准》（7）《钢结构工程质量评定标准》（8）《建筑结构焊接规程》1.4施工条件该厂房工程位于晋城市西北部沁水县境内嘉峰镇以东约8KM常店村附近，必须加强现场施工工序的合理安排，按流水作业的方式组织施工。现场平整已完成施工用水、用电已接通，具备了开工条件。1.5工程特点（1）本工程涉及到土建、钢结构等专业，工程交叉重叠施工作业多。（2）工期短，钢结构制作安装是本工程工期的控制关键，开工伊始必须予以重视。（3）钢结构构件制作标准高、要求严，投入设备多，应在工厂内制作，增加运输工作量。（4）施工时需做好周围建筑物、电线、电缆等的安全防护工作。（5）在施工时要加强对职工的安全教育，做好现场文明施工和防火工作。第二卷施工组织及进度安排2.1施工组织机构框图及主要施工管理人员表2.1.1施工组织机构框图施工管理组织机构图2.1.2主要施工管理人员表拟在本工程投入的主要管理人员表（姓名、主要资历及承担过的项目另见招标文件）2.2施工队伍部署及任务划分项目经理部拟设在临时驻地，经理部负责按项目法管理组织施工，并建立工程创优、进度控制、安全生产等责权利相结合的管理机制。根据本工程特点，拟设2个项目队，队伍布置及任务划分为：土建项目队：负责柱下独立基础及砌筑工程等项目的施工。钢构项目队：负责钢构件的制作、安装，以及屋面、墙体、门窗等项目的制作、安装工作。2.3主...
