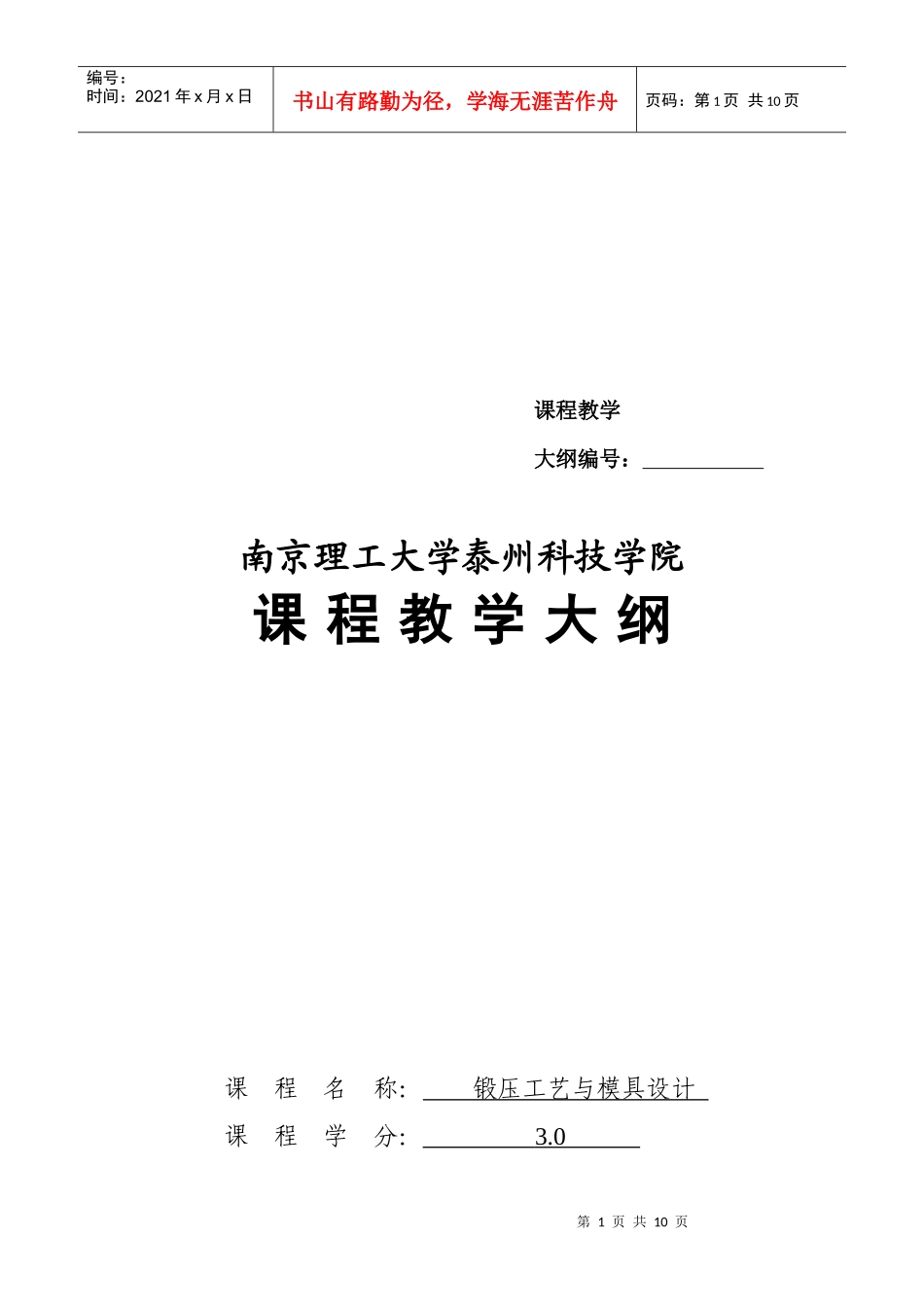

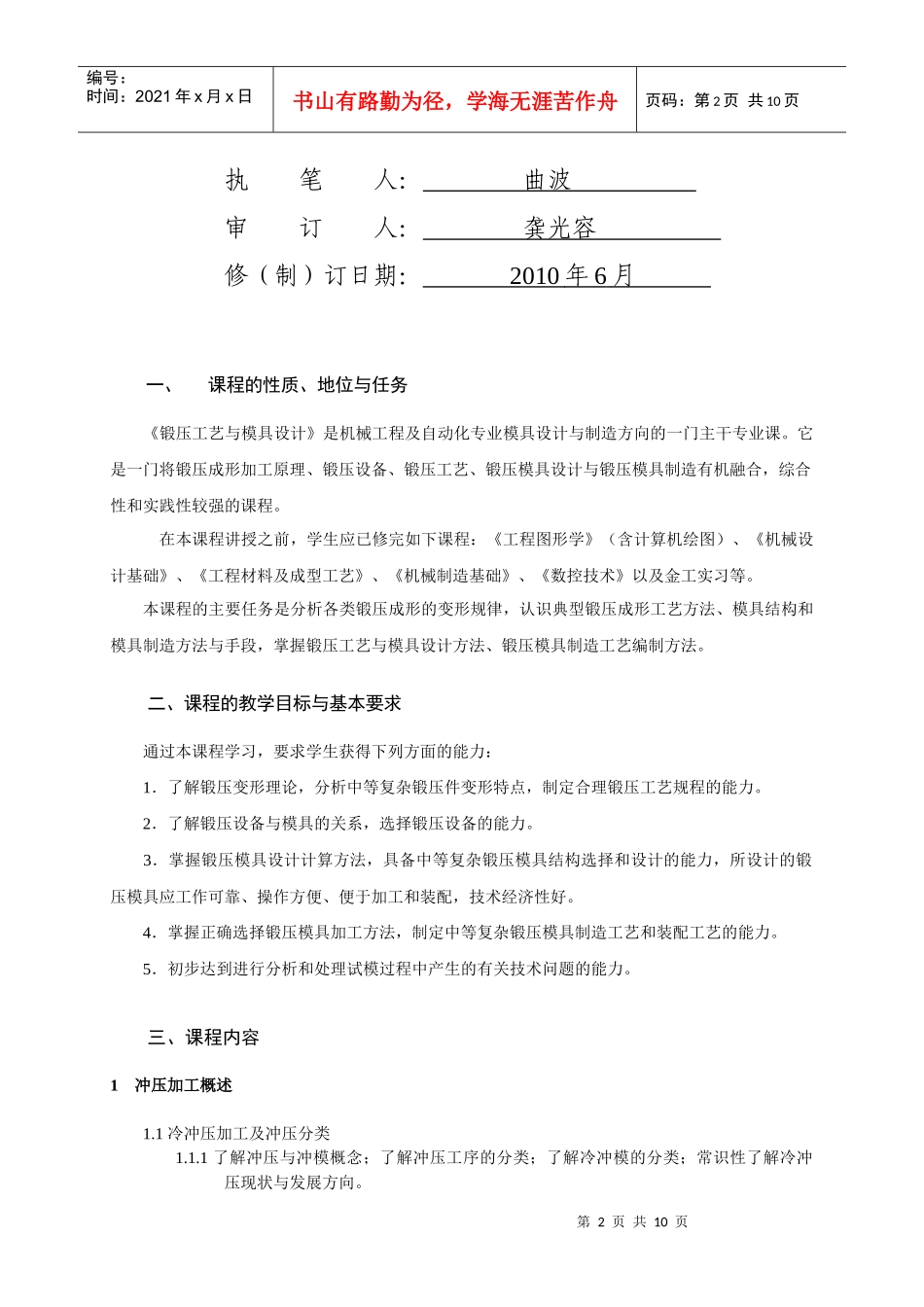

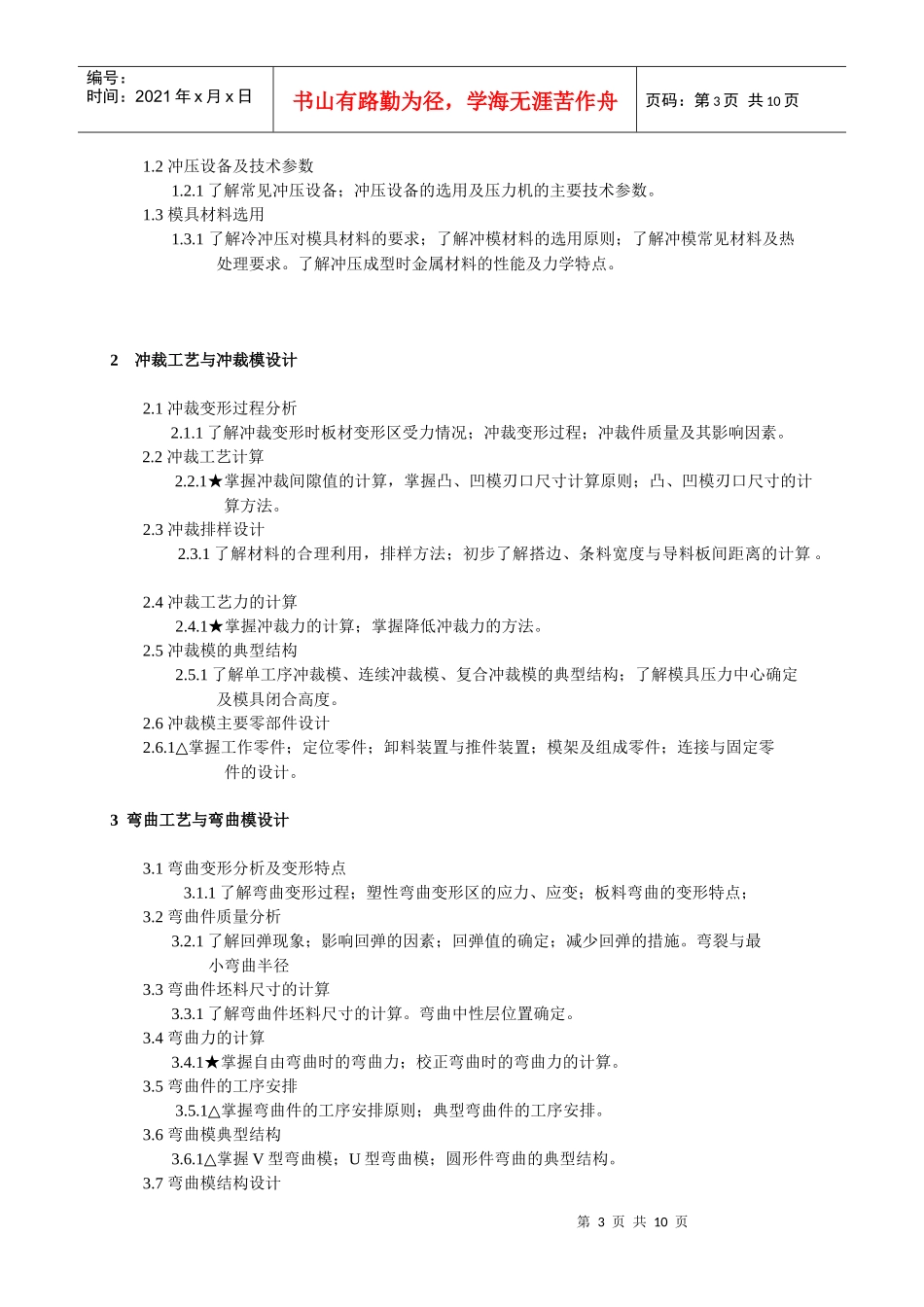

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页课程教学大纲编号：南京理工大学泰州科技学院课程教学大纲课程名称：锻压工艺与模具设计课程学分：3.0第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页执笔人：曲波审订人：龚光容修（制）订日期：2010年6月一、课程的性质、地位与任务《锻压工艺与模具设计》是机械工程及自动化专业模具设计与制造方向的一门主干专业课。它是一门将锻压成形加工原理、锻压设备、锻压工艺、锻压模具设计与锻压模具制造有机融合，综合性和实践性较强的课程。在本课程讲授之前，学生应已修完如下课程：《工程图形学》（含计算机绘图）、《机械设计基础》、《工程材料及成型工艺》、《机械制造基础》、《数控技术》以及金工实习等。本课程的主要任务是分析各类锻压成形的变形规律，认识典型锻压成形工艺方法、模具结构和模具制造方法与手段，掌握锻压工艺与模具设计方法、锻压模具制造工艺编制方法。二、课程的教学目标与基本要求通过本课程学习，要求学生获得下列方面的能力：1．了解锻压变形理论，分析中等复杂锻压件变形特点，制定合理锻压工艺规程的能力。2．了解锻压设备与模具的关系，选择锻压设备的能力。3．掌握锻压模具设计计算方法，具备中等复杂锻压模具结构选择和设计的能力，所设计的锻压模具应工作可靠、操作方便、便于加工和装配，技术经济性好。4．掌握正确选择锻压模具加工方法，制定中等复杂锻压模具制造工艺和装配工艺的能力。5．初步达到进行分析和处理试模过程中产生的有关技术问题的能力。三、课程内容1冲压加工概述1.1冷冲压加工及冲压分类1.1.1了解冲压与冲模概念；了解冲压工序的分类；了解冷冲模的分类；常识性了解冷冲压现状与发展方向。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页1.2冲压设备及技术参数1.2.1了解常见冲压设备；冲压设备的选用及压力机的主要技术参数。1.3模具材料选用1.3.1了解冷冲压对模具材料的要求；了解冲模材料的选用原则；了解冲模常见材料及热处理要求。了解冲压成型时金属材料的性能及力学特点。2冲裁工艺与冲裁模设计2.1冲裁变形过程分析2.1.1了解冲裁变形时板材变形区受力情况；冲裁变形过程；冲裁件质量及其影响因素。2.2冲裁工艺计算2.2.1★掌握冲裁间隙值的计算，掌握凸、凹模刃口尺寸计算原则；凸、凹模刃口尺寸的计算方法。2.3冲裁排样设计2.3.1了解材料的合理利用，排样方法；初步了解搭边、条料宽度与导料板间距离的计算。2.4冲裁工艺力的计算2.4.1★掌握冲裁力的计算；掌握降低冲裁力的方法。2.5冲裁模的典型结构2.5.1了解单工序冲裁模、连续冲裁模、复合冲裁模的典型结构；了解模具压力中心确定及模具闭合高度。2.6冲裁模主要零部件设计2.6.1△掌握工作零件；定位零件；卸料装置与推件装置；模架及组成零件；连接与固定零件的设计。3弯曲工艺与弯曲模设计3.1弯曲变形分析及变形特点3.1.1了解弯曲变形过程；塑性弯曲变形区的应力、应变；板料弯曲的变形特点；3.2弯曲件质量分析3.2.1了解回弹现象；影响回弹的因素；回弹值的确定；减少回弹的措施。弯裂与最小弯曲半径3.3弯曲件坯料尺寸的计算3.3.1了解弯曲件坯料尺寸的计算。弯曲中性层位置确定。3.4弯曲力的计算3.4.1★掌握自由弯曲时的弯曲力；校正弯曲时的弯曲力的计算。3.5弯曲件的工序安排3.5.1△掌握弯曲件的工序安排原则；典型弯曲件的工序安排。3.6弯曲模典型结构3.6.1△掌握V型弯曲模；U型弯曲模；圆形件弯曲的典型结构。3.7弯曲模结构设计第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页3.7.1△掌握弯曲模结构设计；弯曲模工作部分尺寸的设计；弯曲凸、凹模之间的间隙设计。4拉深工艺与拉深模设计4.1概述4.1.1了解拉深工艺的特点；拉深过程及筒形件拉深时毛坯各部分的应力应变。4.2拉深质量分析4.2.1了解拉深变形过程中拉深件的起皱与拉裂。4.3旋转体拉深件坯料尺寸的确定4.3.1△掌握坯料形状和尺寸确定的依据；简单旋转体拉深件...
