石井污水处理厂滤池及接触池基坑支护工程和结构施工方案VIP免费

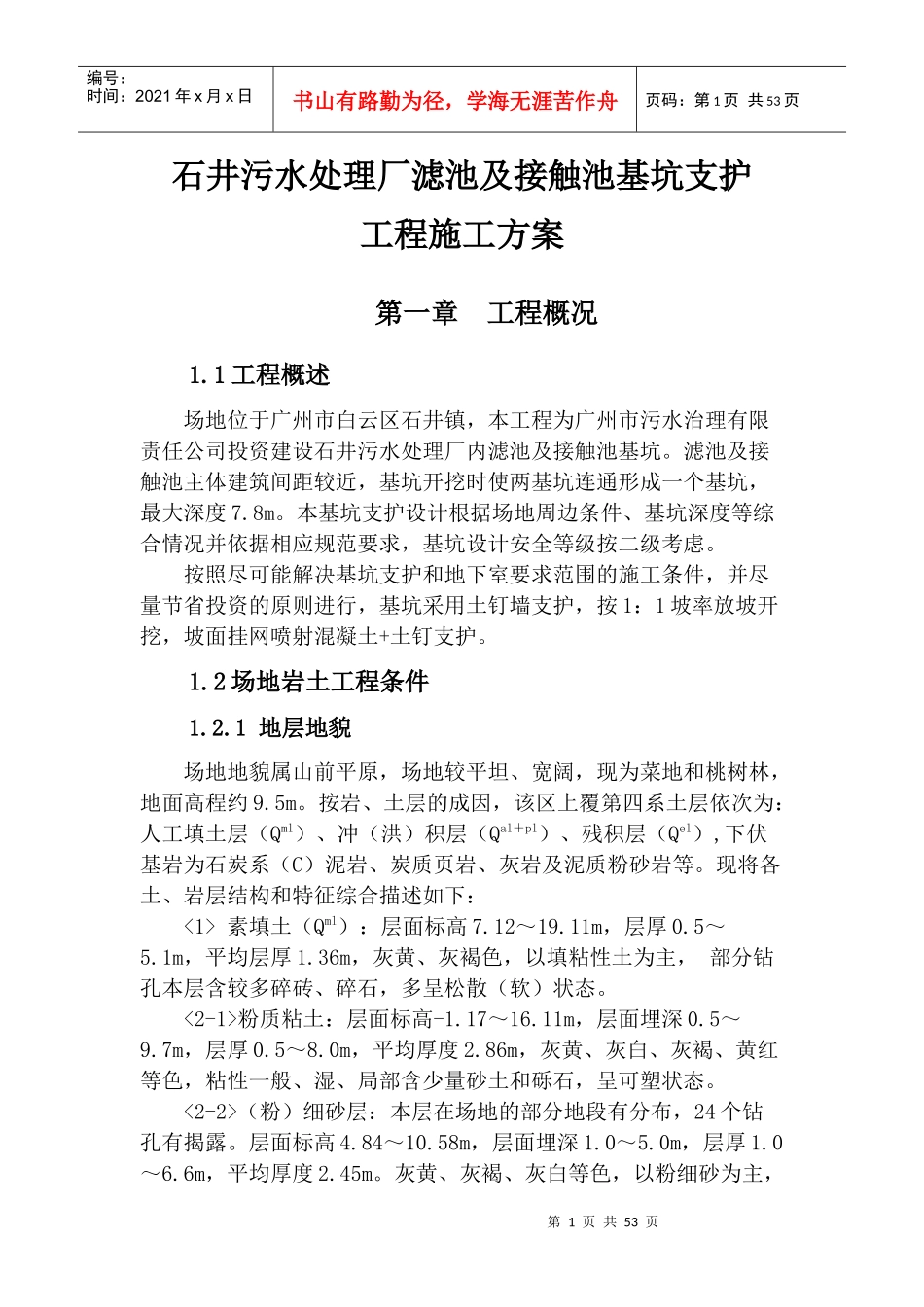

石井污水处理厂滤池及接触池基坑支护工程和结构施工方案_第1页
1/53

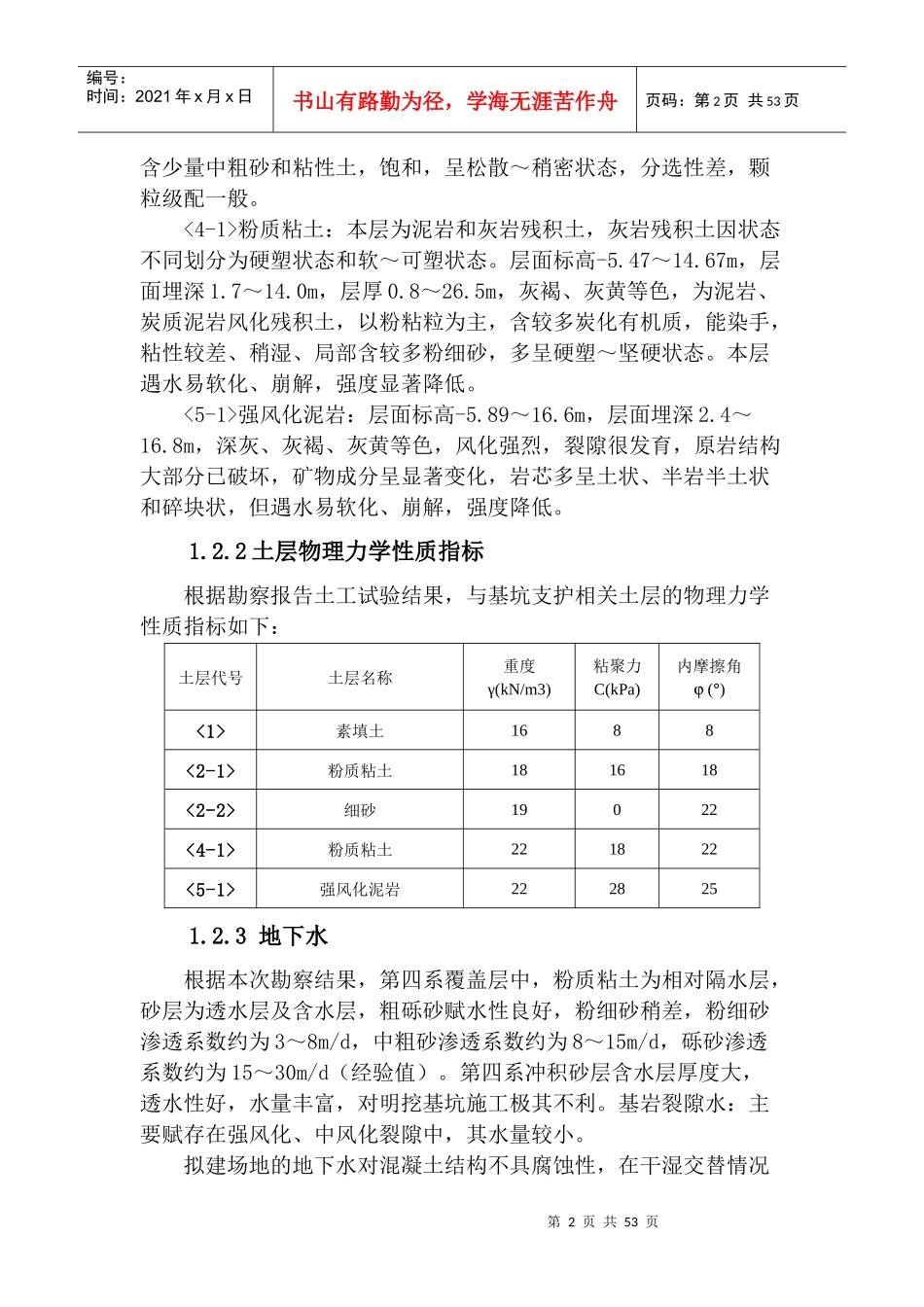

石井污水处理厂滤池及接触池基坑支护工程和结构施工方案_第2页
2/53

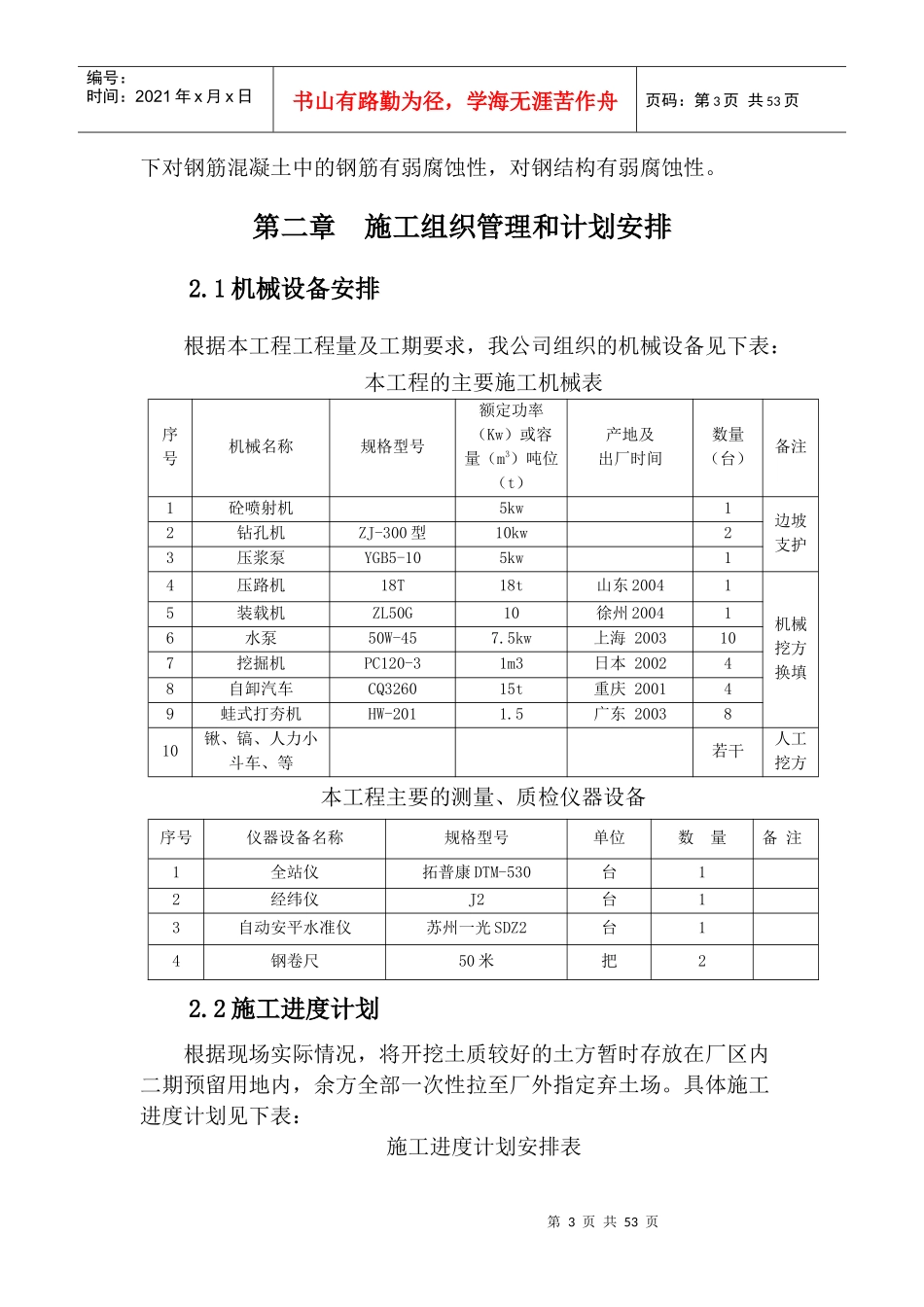

石井污水处理厂滤池及接触池基坑支护工程和结构施工方案_第3页
3/53
第1页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共53页石井污水处理厂滤池及接触池基坑支护工程施工方案第一章工程概况1.1工程概述场地位于广州市白云区石井镇,本工程为广州市污水治理有限责任公司投资建设石井污水处理厂内滤池及接触池基坑。滤池及接触池主体建筑间距较近,基坑开挖时使两基坑连通形成一个基坑,最大深度7.8m。本基坑支护设计根据场地周边条件、基坑深度等综合情况并依据相应规范要求,基坑设计安全等级按二级考虑。按照尽可能解决基坑支护和地下室要求范围的施工条件,并尽量节省投资的原则进行,基坑采用土钉墙支护,按1:1坡率放坡开挖,坡面挂网喷射混凝土+土钉支护。1.2场地岩土工程条件1.2.1地层地貌场地地貌属山前平原,场地较平坦、宽阔,现为菜地和桃树林,地面高程约9.5m。按岩、土层的成因,该区上覆第四系土层依次为:人工填土层(Qml)、冲(洪)积层(Qal+pl)、残积层(Qel),下伏基岩为石炭系(C)泥岩、炭质页岩、灰岩及泥质粉砂岩等。现将各土、岩层结构和特征综合描述如下:<1>素填土(Qml):层面标高7.12~19.11m,层厚0.5~5.1m,平均层厚1.36m,灰黄、灰褐色,以填粘性土为主,部分钻孔本层含较多碎砖、碎石,多呈松散(软)状态。<2-1>粉质粘土:层面标高-1.17~16.11m,层面埋深0.5~9.7m,层厚0.5~8.0m,平均厚度2.86m,灰黄、灰白、灰褐、黄红等色,粘性一般、湿、局部含少量砂土和砾石,呈可塑状态。<2-2>(粉)细砂层:本层在场地的部分地段有分布,24个钻孔有揭露。层面标高4.84~10.58m,层面埋深1.0~5.0m,层厚1.0~6.6m,平均厚度2.45m。灰黄、灰褐、灰白等色,以粉细砂为主,第2页共53页第1页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共53页含少量中粗砂和粘性土,饱和,呈松散~稍密状态,分选性差,颗粒级配一般。<4-1>粉质粘土:本层为泥岩和灰岩残积土,灰岩残积土因状态不同划分为硬塑状态和软~可塑状态。层面标高-5.47~14.67m,层面埋深1.7~14.0m,层厚0.8~26.5m,灰褐、灰黄等色,为泥岩、炭质泥岩风化残积土,以粉粘粒为主,含较多炭化有机质,能染手,粘性较差、稍湿、局部含较多粉细砂,多呈硬塑~坚硬状态。本层遇水易软化、崩解,强度显著降低。<5-1>强风化泥岩:层面标高-5.89~16.6m,层面埋深2.4~16.8m,深灰、灰褐、灰黄等色,风化强烈,裂隙很发育,原岩结构大部分已破坏,矿物成分呈显著变化,岩芯多呈土状、半岩半土状和碎块状,但遇水易软化、崩解,强度降低。1.2.2土层物理力学性质指标根据勘察报告土工试验结果,与基坑支护相关土层的物理力学性质指标如下:土层代号土层名称重度γ(kN/m3)粘聚力C(kPa)内摩擦角j(°)<1>素填土1688<2-1>粉质粘土181618<2-2>细砂19022<4-1>粉质粘土221822<5-1>强风化泥岩2228251.2.3地下水根据本次勘察结果,第四系覆盖层中,粉质粘土为相对隔水层,砂层为透水层及含水层,粗砾砂赋水性良好,粉细砂稍差,粉细砂渗透系数约为3~8m/d,中粗砂渗透系数约为8~15m/d,砾砂渗透系数约为15~30m/d(经验值)。第四系冲积砂层含水层厚度大,透水性好,水量丰富,对明挖基坑施工极其不利。基岩裂隙水:主要赋存在强风化、中风化裂隙中,其水量较小。拟建场地的地下水对混凝土结构不具腐蚀性,在干湿交替情况第3页共53页第2页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共53页下对钢筋混凝土中的钢筋有弱腐蚀性,对钢结构有弱腐蚀性。第二章施工组织管理和计划安排2.1机械设备安排根据本工程工程量及工期要求,我公司组织的机械设备见下表:本工程的主要施工机械表序号机械名称规格型号额定功率(Kw)或容量(m3)吨位(t)产地及出厂时间数量(台)备注1砼喷射机5kw1边坡支护2钻孔机ZJ-300型10kw23压浆泵YGB5-105kw14压路机18T18t山东20041机械挖方换填5装载机ZL50G10徐州200416水泵50W-457.5kw上海2003107挖掘机PC120-31m3日本200248自卸汽车CQ326015t重庆200149蛙式打夯机HW-2011.5广东2003810锹、镐、人力小斗车、等若干人工挖方本工程主要的测量、质检仪器设备序号...
